Systembeschreibung

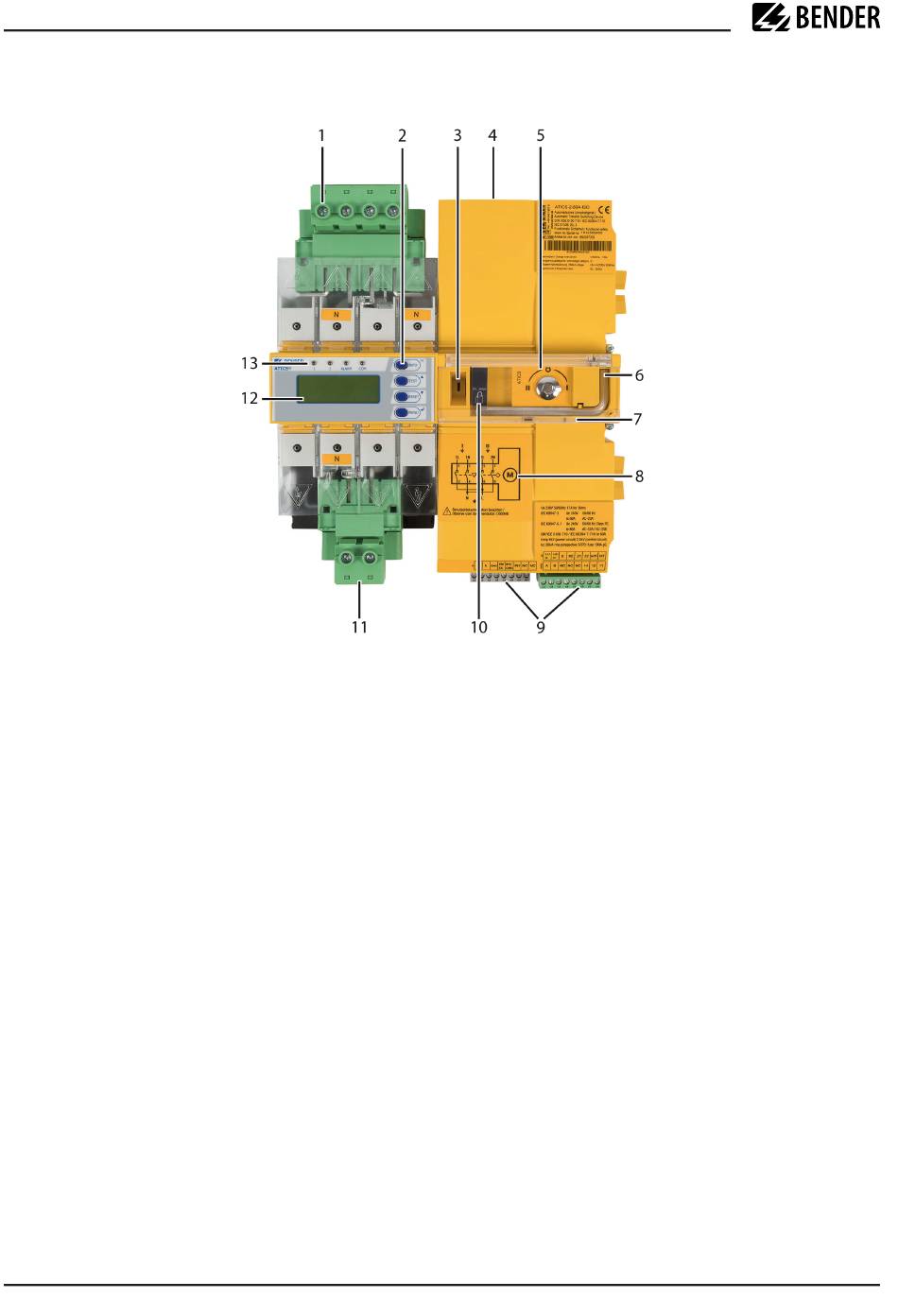

4.6 Frontansicht ATICS-2-ISO
Legende
1 Grüne Steckvorrichtung für Leitung 1 und Leitung 2
2 Bedientasten
3 Sichtfenster für Schaltposition
4 Anschluss für Energiespeicher ATICS-ES (nur in „-ES" Version) / Anschluss für Versorgungsspannungen
(nur in „-400" Version)
5 Handbetrieb, Anzeige Schaltposition
6 Sechskantschlüssel für Handbetrieb
7 Klarsichtabdeckung für Handbetrieb des Umschaltgerätes, plombierbar
8 Anschlussplan für Leitungen 1, 2 und 3
9 Drei kodierte Anschlussstecker
10 Abschließvorrichtung für Schaltposition 0
11 Grüne Steckvorrichtung für Leitung 3
12 LCD-Anzeige
13 Betriebs- und Alarm-LEDs
