• Odstraňte přední plastový kryt (S) [Obr.11] otevřením jeho
zámků standardním klíčem.

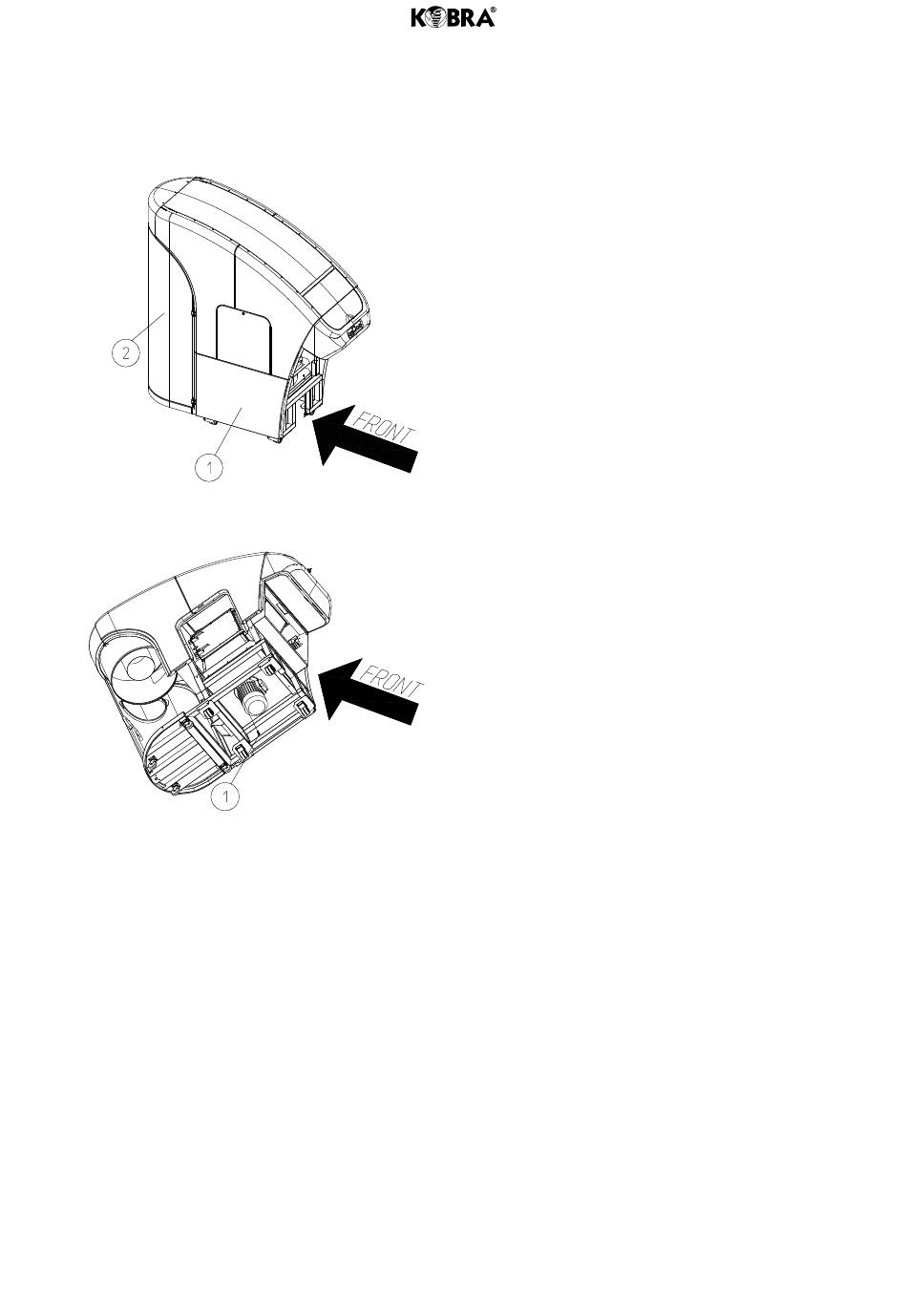

• Odstraňte zadní dvířka (2) a plastový panel (1), oba se na-
cházejí na pravé straně stroje.
• Odstraňte 4 upevňovací šrouby (1) a sejměte elektro-
motor z tělesa turbíny.
• Otevřete čtvercový hliníkový kryt umístěný na motoru a odpoj-
te vodiče od elektromotoru.
• DŮLEŽITÉ: PŘED ODPOJENÍM VODIČŮ OD ELEKTRICKÉHO
MOTORU SI ZAPIŠTE PŘIPOJENÍ VODIČŮ (DELTA NEBO Y) A
POŘADÍ TŘÍFÁZOVÝCH VODIČŮ R-S-T MOTORU.
• Nainstalujte nový motor podle stejného elektrického za-
pojení a pro opětovné sestavení stroje proveďte všechny kroky
zpět.
KOBRA Cyclone
8.4
JAK
VYMĚNIT
SYSTÉMU (Tab. G, str. 14)
Jedná se o servisní operaci, kterou musí provést
kvalifikovaný servisní personál v případě poru-
chy motoru vakuového systému.
• ODPOJTE skartovačku Cyclone od hlavního napájení otočením
hlavního vypínače (U) [Tab.D-Obr.2] do polohy „0" a odpojte zá-
strčku napájecího kabelu od hlavního napájení.
• Otevřete zadní zadní dvířka skartovačky Cyclone.
• Vyjměte plastový odpadní vak z jeho umístění.
• Odstraňte vozík uvolněním dvou kovových upevňovacích kolí-
ků.
• Odstraňte kovový kryt uvolněním 4 upevňovacích šroubů.
Nyní je možný přístup k elektromotoru.
• Odpojte dva vodiče elektromotoru od konektoru.
• Povolte a odstraňte 4 šrouby, které připevňují motor ke stroji.
• Vyjměte motor vakuového systému z jeho umístění.
• Vyměňte motor vakuového systému za nový motor pomocí
stejné upevňovací desky.
• Stroj lze nyní znovu sestavit podle výše uvedených kroků
zpět.
Motor vakuového systému má provozní životnost 700-1000
hodin.
79
MOTOR
VAKUOVÉHO
DI-129/13/14.04.2022
