1.1 ELEKTROINSTALACE A ZAPOJENÍ (Tab. D,
E, str. 11-12)
DŮLEŽITÉ!

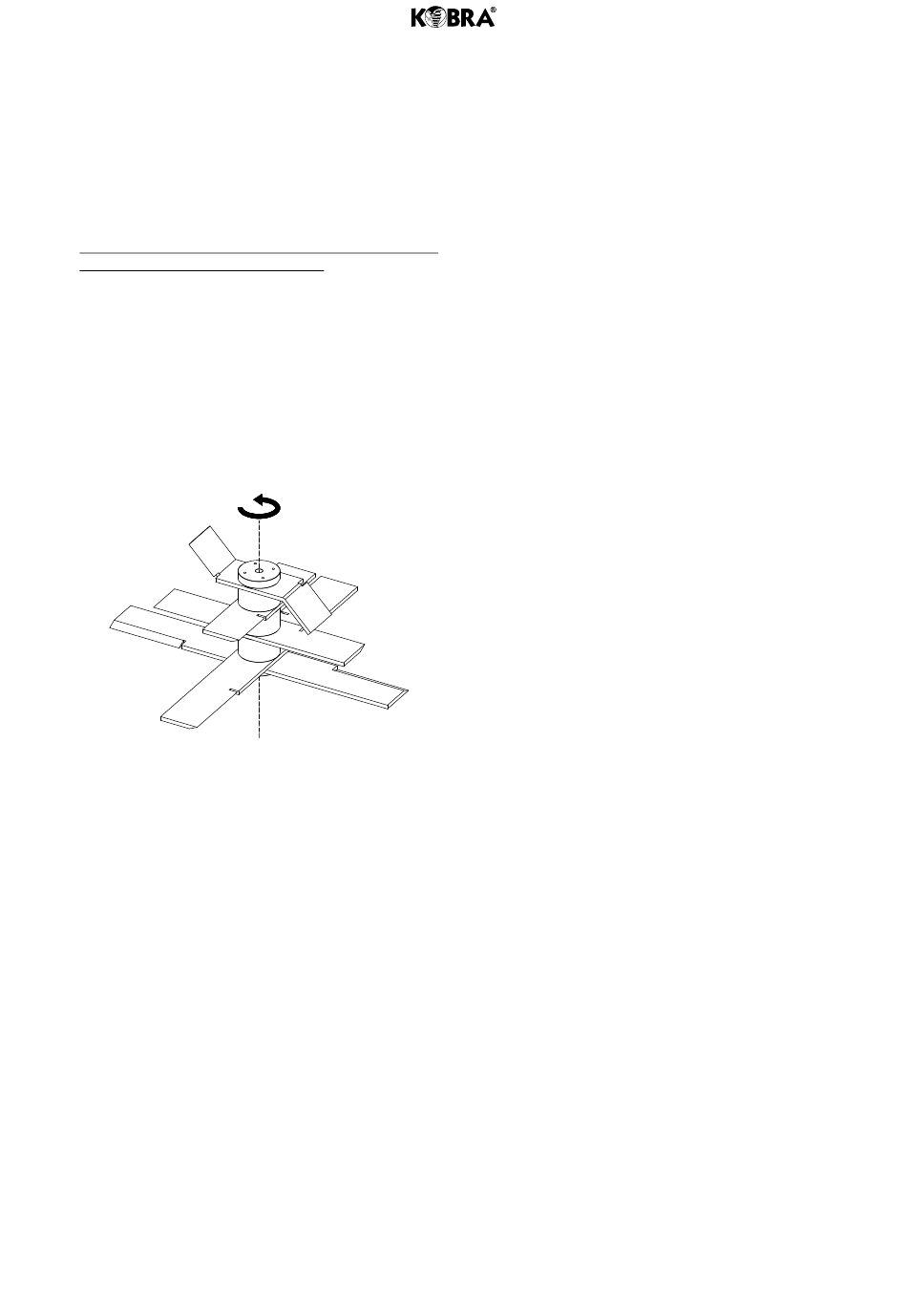

Po připojení stroje k hlavnímu zdroji napájení je nutné zkont-
rolovat, zda se nože pohybují PROTI SMĚRU HODINOVÝCH
RUČIČEK (při pohledu z horní strany nožů).
VAROVÁNÍ - NEBEZPEČÍ! Tato operace musí být provede-
na pečlivě podle následujících postupů:
• Přepněte hlavní vypínač (U) [Obr.11] do polohy „I".
• Stiskněte tlačítko START (D) [Obr.6] a po několika sekun-
dách stiskněte tlačítko STOP (E) [Obr.6]
• Stiskněte nouzové tlačítko (A) [Obr.6] a zajistěte jej vyn-
dáním klíče.
• Ihned sejměte plastový boční kryt (M) [Obr.8] otevřením je-
ho zámku standardním klíčem dodaným se skartovačkou.
• Otevřete skartovací komoru a zkontrolujte směr rotace
nožů.
NEVKLÁDEJTE
DO
SKARTOVACÍ
ŽÁDNOU ČÁST TĚLA. NEDOTÝKEJTE SE NOŽŮ!
Z vnějšku skartovací komory je nyní možné kontrolovat rotaci
nožů skartovačky (které by se měly stále otáčet kvůli počá-
teční hybnosti).
Při otáčení nožů ve směru hodinových ručiček je nutné
změnit elektrické připojení k hlavnímu napájení přepnutím
polohy tří fázových vodičů R-S-T.
turbíny/cyklonu
Systém
nemůže fungovat, pokud je rotace
ve směru hodinových ručiček a nelze skartovat žádný materi-
ál.
Ujistěte
se,
že
se
NOŽE
HODINOVÝCH RUČIČEK a ujistěte se, že HLAVNÍ NAPÁJECÍ
SPÍNAČ BUDOVY UMOŽŇUJE DODÁVÁNÍ MAXIMÁLNÍHO
ELEKTRICKÉHO PŘÍKONU DVOU MOTORŮM SKARTOVAČKY
(VÝKON=6KW nebo 8HP).
KOBRA Cyclone
KOMORY
RUCE
ANI
OTÁČEJÍ
PROTI
SMĚRU
73
1.2 PLASTOVÝ ODPADNÍ VAK
(Tab. D, str. 11)
Plastový odpadní vak je klíčovou součástí skartovač-
ky Cyclone. Plastový vak je přímo integrován do
vzduchem uzavřeného okruhu turbíny/cyklonu s
hlavní funkcí sběru skartovaného materiálu.
• Plastový vak je vyroben tak, aby odolal tlaku vzdu-
chu turbíny.
• Plastový vak je umístěn na zadní straně stroje.
• Otevřete zadní dvířka (4) [Obr. 9], abyste získali pří-
stup k plastovému vaku.
• Plastový vak je utěsněně namontovaný na terminá-
lu skartovačky přes kovový kroužek se závěsem (N)
[Obr.9].
• Plastový vak lze ze stroje vyjmout prostřednictvím
integrovaného vozíku (Q) [Obr.9].
• Hmotnost plného plastového vaku závisí na úrovni
zabezpečení (obrazovce) nainstalované ve stroji a na
typu materiálu, který je skartován.
• Hladina plastového vaku je monitorována elektro-
nickým řídicím systémem (elektronickými senzory).
1.3 FILTRAČNÍ VAK VAKUOVÉHO SYSTÉMU
(Tab. B, D, F, str. 9, 11, 13)
Skartovačka Cyclone je vybavena speciálním motorem, který
poskytuje stroji vakuový systém navržený tak, aby udržoval
čisté operace skartování. Vakuový systém sbírá prach, který se
může šířit ze skartovací komory při skartování papíru nebo
kartonu.
• Prach se shromažďuje ve filtračním vaku umístěném ve vy-
hrazeném pouzdře v zadní části stroje;
• [Obr. 9] Pro přístup k filtračnímu vaku otevřete zadní dvířka
(4), vyjměte plastový odpadní vak (R) pomocí integrovaného
vozíku (Q), odstraňte blokovací kolíky (7) [Obr. 3], než pohne-
te vozíkem s plastovým vakem.
• [Obr.14,15] Otevřete zámek panelu filtračního vaku (P) po-
mocí standardního klíče skartovačky Cyclone a otevřete panel
filtračního vaku. Nyní je možné zkontrolovat, zda je filtrační
vak plný a je třeba jej vyměnit.
Výměna filtračního vaku:
• Vyjměte filtr vytažením upevňovací kartonové příruby filtru
z vakuové trubice;
• Umístěte nový filtrační vak do jeho pouzdra a jemně vložte
a zatlačte kartonovou přírubu úplně do vakuové trubice.
• Zavřete panel filtračního vaku (P) [Obr.15]. Vraťte vozík na
plastové vaky do jeho polohy a zajistěte jej blokovacími ko-
líky (7) [Obr.3].
• Umístěte plastový vak okolo skartovačky.
• Filtr (X) [Obr. 15] by měl být odstraněn každých deset hodin
provozu. Vložte filtr do plastového vaku. Uzavřete vak a za-
třeste s ním, abyste z filtru odstranili papírový prach. Vraťte
filtr na původní místo.
• Zavřete zadní dvířka skartovačky.
DI-129/13/14.04.2022
