EPI: utilisez une paire de gant anti-coupure (protection
intégrale paume et dessus de la main).
Déplacez la partie avant en plastique (S) [Fig.11] en
•
ouvrant la serrure avec la clé standard.

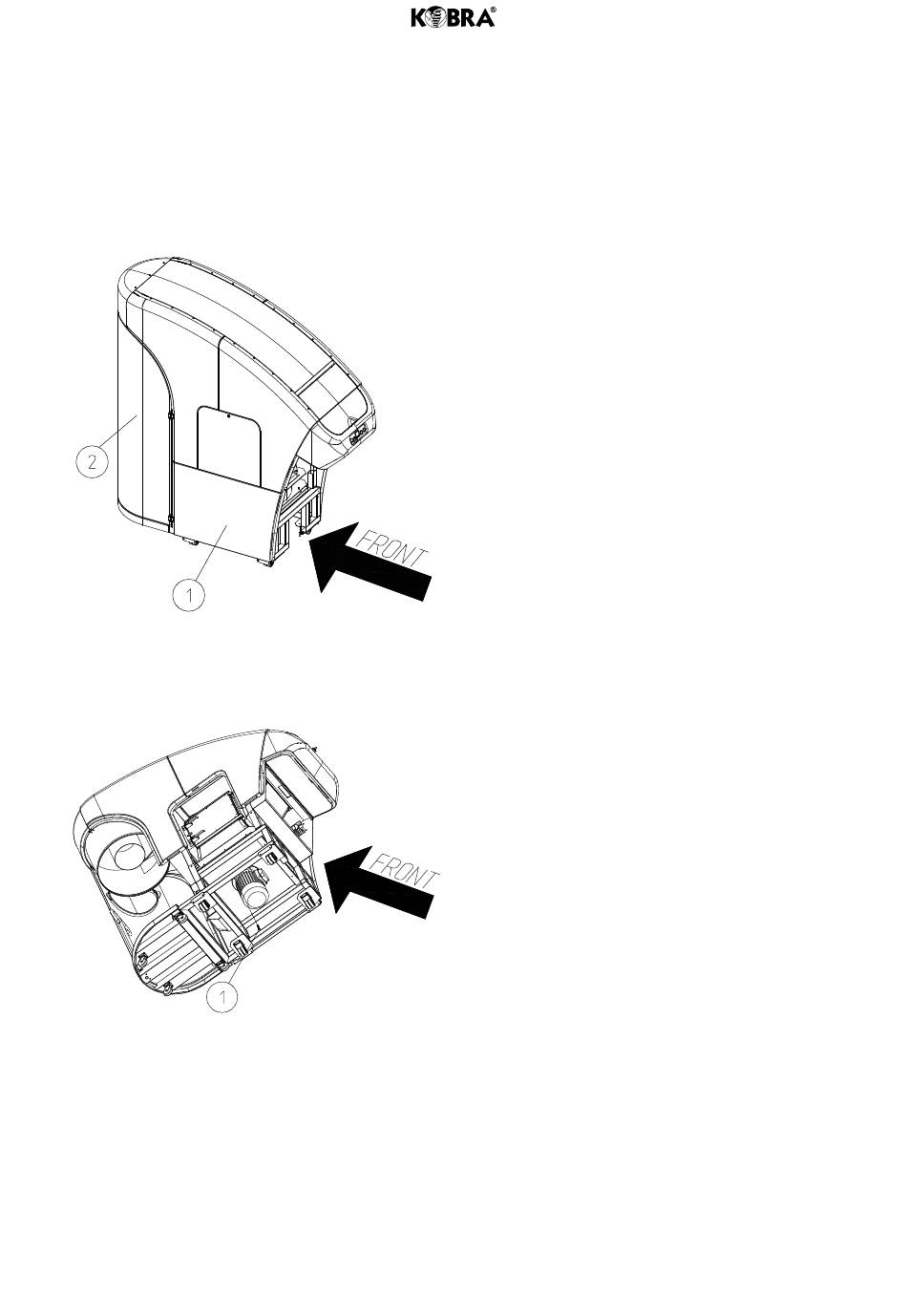

Enlevez la porte arrière (2) et le panneau en plastique
•
(1) tous les deux situés du côté droit de la machine.
Retirez les 4 boulons (1) et le moteur électrique du
•
corps de la turbine
Ouvrez le couvercle en aluminium de forme carrée
•
situé sur le moteur et déconnectez les fils.
IMPORTANT: AVANT DE DÉCONNECTER LES FILS DU
MOTEUR ÉLECTRIQUE, PENSEZ À PRENDRE DES NOTES
DES CONNECTIONS DES FILS ET DE L'ORDRE DES 3
PHASES R-S-T DU MOTEUR.
Installez le nouveau moteur en suivant les mêmes
•
connections électriques et les étapes inversées pour
réassembler la machine.
KOBRA Cyclone
8.4 COMMENT REMPLACER LE MOTEUR
DU SYSTÈME D'ASPIRATION
(Tav. G, pag. 14)
Il s'agit d'une opération devant être effectuée par du
personnel qualifié dans le cas d'une panne du moteur
du système d'aspiration.
Déconnectez le Cyclone de l'alimentation générale
•
en tournant le bouton principal (U) [Fig.11] en
position « 0 » et débranchez le câble d'alimentation.
Ouvrez les portes arrières du Cyclone.
•
Enlevez le sac plastique de son emplacement.
•
Déplacez le chariot en ôtant les 2 fixations en métal.
•
Retirez le cache en métal en enlevant les 4 vis.
•
Il est maintenant possible d'accéder au moteur électrique:
Déconnectez les deux fils du moteur électrique du
•
connecteur
Dévissez et enlevez les 4 vis fixant le moteur à la
•
machine
Retirez le moteur du système d'aspiration de son
•
emplacement
Replacez l'ensemble avec le nouveau moteur en
•
utilisant la même plaque de fixation
La machine peut maintenant être réassemblée en
•
suivant les étapes inverses.
Le moteur du système d'aspiration a une durée de vie
opérationnelle de 700 à 1000 heures.
