Ora portatevi all'esterno nella parte frontale del
•
Cyclone.
Tramite la chiave in dotazione rimuovete il pannello
•
inferiore di protezione apparecchiatura elettrica (S)
[Fig.11].

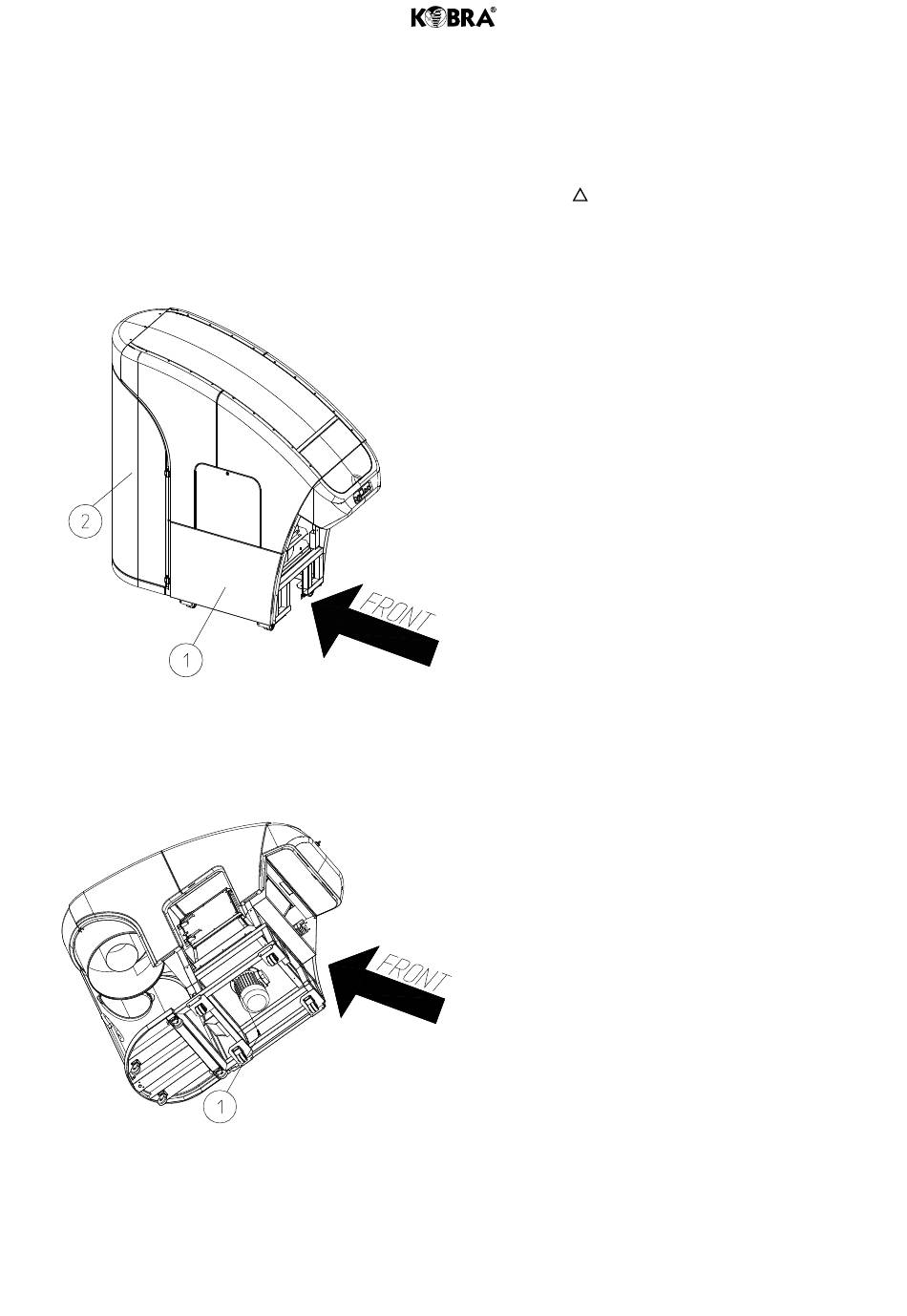

L' accesso per lo scollegamento elettrico e meccanico
•
del motore è possibile dalla parte inferiore struttura
portante e dal lato sinistro, rimovendo il pannello
inferiore in plastica (1) e la porta posteriore destra
(2).
Scollegare meccanicamente il motore elettrico dal
•
corpo turbina allentando i 4 bulloni (1) utilizzando
una chiave Es. 19.
KOBRA Cyclone
Per lo scollegamento elettrico del motore togliere
•
il coperchio morsettiera, presente sulla carcassa del
motore stesso, e prima di scollegare i fili elettrici
verificare e prendere nota: del collegamento interno
del motore che state sostituendo se a (stella) Y o a
(triangolo) , inoltre prendere nota della sequenza
di collegamento dei cavi elettrici R-S-T sulla
morsettiera motore.
Ora prendere il nuovo motore, procedere al suo
•
collegamento elettrico, rispettando lo stesso
collegamento interno, che di collegamento cavi in
morsettiera del motore sostituito.
Con sequenza a ritroso rimontare completamente
•
tutti i componenti smontati.
8.4 SOSTITUZIONE MOTORE
ASPIRATORE (Tav. G, pag. 14)
Questo è un intervento straordinario che richiede
specializzazione e competenza che può
effettuato anche da personale diverso da un centro
assistenza autorizzato.
TOGLIERE TENSIONE.
•
Si accede al vano motore elettrico aspiratore dal
•
retro del Cyclone.
Aprite le porte posteriori.
•
Sganciare il sacco dal suo imbocco.
•
Togliere i chiavistelli di sicurezza del carrello ed
•
estrarre il carrello stesso dalla sua sede completo di
sacco.
Togliere lo sportellino metallico allentando le viti,
•
con chiave Es. 4 mm.
Ora avete accesso al vano motore elettrico aspiratore,
pertanto potete procedere con lo:
Scollegare elettricamente il motore, dal morsetto
•
mammut di supporto.
Svitare le 4 viti che rendono solidale il motore alla
•
struttura vano aspiratore, sempre utilizzando la
chiave Es. 4 mm.
Estrarre il motore aspiratore dal vano e recuperando
•
la flangia di posizionamento e sostegno alla
struttura, con sequenza a ritroso.
Montare il nuovo motore elettrico e riposizionare sia
•
il carrello che il sacco di raccolta del macinato.
23
