8

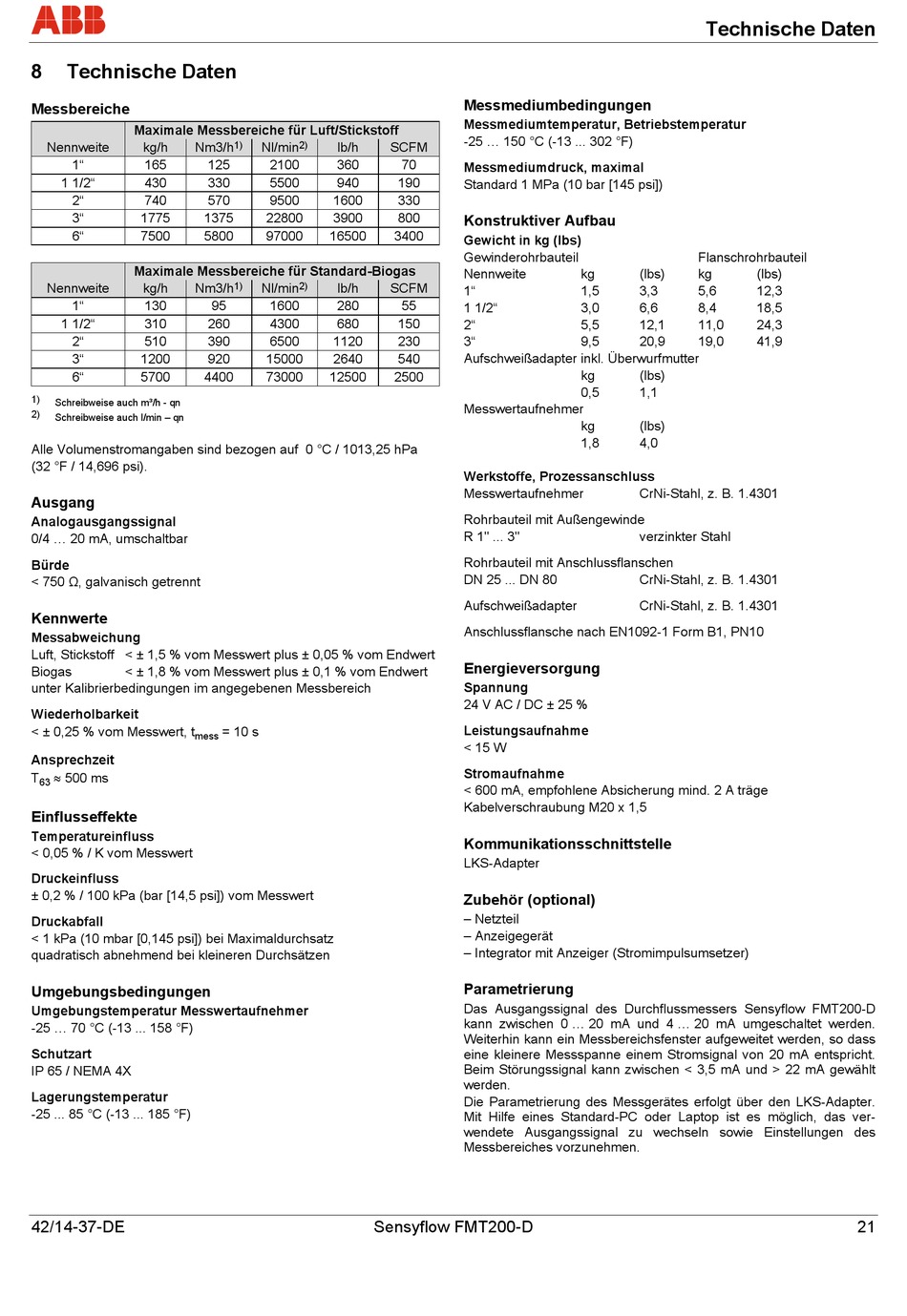

Technische Daten
Wechsel ein-auf zweispaltig
Messbereiche
Maximale Messbereiche für Luft/Stickstoff
Nennweite
kg/h
Nm3/h
1"
165
1 1/2"
430
2"
740
3"
1775
6"
7500
Maximale Messbereiche für Standard-Biogas
Nennweite
kg/h
Nm3/h
1"
130
1 1/2"
310
2"
510
3"
1200
6"
5700
1)
Schreibweise auch m³/h - qn
2)
Schreibweise auch l/min – qn
Alle Volumenstromangaben sind bezogen auf 0 °C / 1013,25 hPa
(32 °F / 14,696 psi).
Ausgang
Analogausgangssignal
0/4 ... 20 mA, umschaltbar
Bürde
< 750 Ω, galvanisch getrennt
Kennwerte
Messabweichung
Luft, Stickstoff < ± 1,5 % vom Messwert plus ± 0,05 % vom Endwert
Biogas
< ± 1,8 % vom Messwert plus ± 0,1 % vom Endwert
unter Kalibrierbedingungen im angegebenen Messbereich
Wiederholbarkeit
< ± 0,25 % vom Messwert, t
mess
Ansprechzeit
500 ms
T
63
Einflusseffekte
Temperatureinfluss
< 0,05 % / K vom Messwert
Druckeinfluss
± 0,2 % / 100 kPa (bar [14,5 psi]) vom Messwert
Druckabfall
< 1 kPa (10 mbar [0,145 psi]) bei Maximaldurchsatz
quadratisch abnehmend bei kleineren Durchsätzen
Umgebungsbedingungen
Umgebungstemperatur Messwertaufnehmer
-25 ... 70 °C (-13 ... 158 °F)
Schutzart
IP 65 / NEMA 4X
Lagerungstemperatur
-25 ... 85 °C (-13 ... 185 °F)
Wechsel ein-auf zweispaltig
42/14-37-DE
1)
2)
lb/h
Nl/min
125
2100
360
330
5500
940
570
9500
1600
1375
22800
3900
5800
97000
16500
1)
Nl/min
2)
lb/h
95
1600
280
260
4300
680
390
6500
1120
920
15000
2640
4400
73000
12500
= 10 s
Sensyflow FMT200-D
Messmediumbedingungen
Messmediumtemperatur, Betriebstemperatur
-25 ... 150 °C (-13 ... 302 °F)
SCFM
70
Messmediumdruck, maximal
190
Standard 1 MPa (10 bar [145 psi])
330
800
Konstruktiver Aufbau
3400
Gewicht in kg (lbs)
Gewinderohrbauteil
Nennweite
SCFM
1"
55
1 1/2"
150
2"
230
3"
Aufschweißadapter inkl. Überwurfmutter
540
2500
Messwertaufnehmer
Werkstoffe, Prozessanschluss
Messwertaufnehmer
Rohrbauteil mit Außengewinde
R 1" ... 3"
Rohrbauteil mit Anschlussflanschen
DN 25 ... DN 80
Aufschweißadapter
Anschlussflansche nach EN1092-1 Form B1, PN10
Energieversorgung
Spannung
24 V AC / DC ± 25 %
Leistungsaufnahme
< 15 W
Stromaufnahme
< 600 mA, empfohlene Absicherung mind. 2 A träge
Kabelverschraubung M20 x 1,5
Kommunikationsschnittstelle
LKS-Adapter
Zubehör (optional)
– Netzteil
– Anzeigegerät
– Integrator mit Anzeiger (Stromimpulsumsetzer)
Parametrierung
Das Ausgangssignal des Durchflussmessers Sensyflow FMT200-D
kann zwischen 0 ... 20 mA und 4 ... 20 mA umgeschaltet werden.
Weiterhin kann ein Messbereichsfenster aufgeweitet werden, so dass
eine kleinere Messspanne einem Stromsignal von 20 mA entspricht.
Beim Störungssignal kann zwischen < 3,5 mA und > 22 mA gewählt
werden.
Die Parametrierung des Messgerätes erfolgt über den LKS-Adapter.
Mit Hilfe eines Standard-PC oder Laptop ist es möglich, das ver-
wendete Ausgangssignal zu wechseln sowie Einstellungen des
Messbereiches vorzunehmen.
Technische Daten
Flanschrohrbauteil
kg
(lbs)
kg
1,5
3,3
5,6
3,0
6,6
8,4
5,5
12,1
11,0
9,5
20,9
19,0
kg
(lbs)
0,5
1,1
kg
(lbs)
1,8
4,0
CrNi-Stahl, z. B. 1.4301
verzinkter Stahl
CrNi-Stahl, z. B. 1.4301
CrNi-Stahl, z. B. 1.4301
(lbs)
12,3
18,5
24,3
41,9
21
