3.4

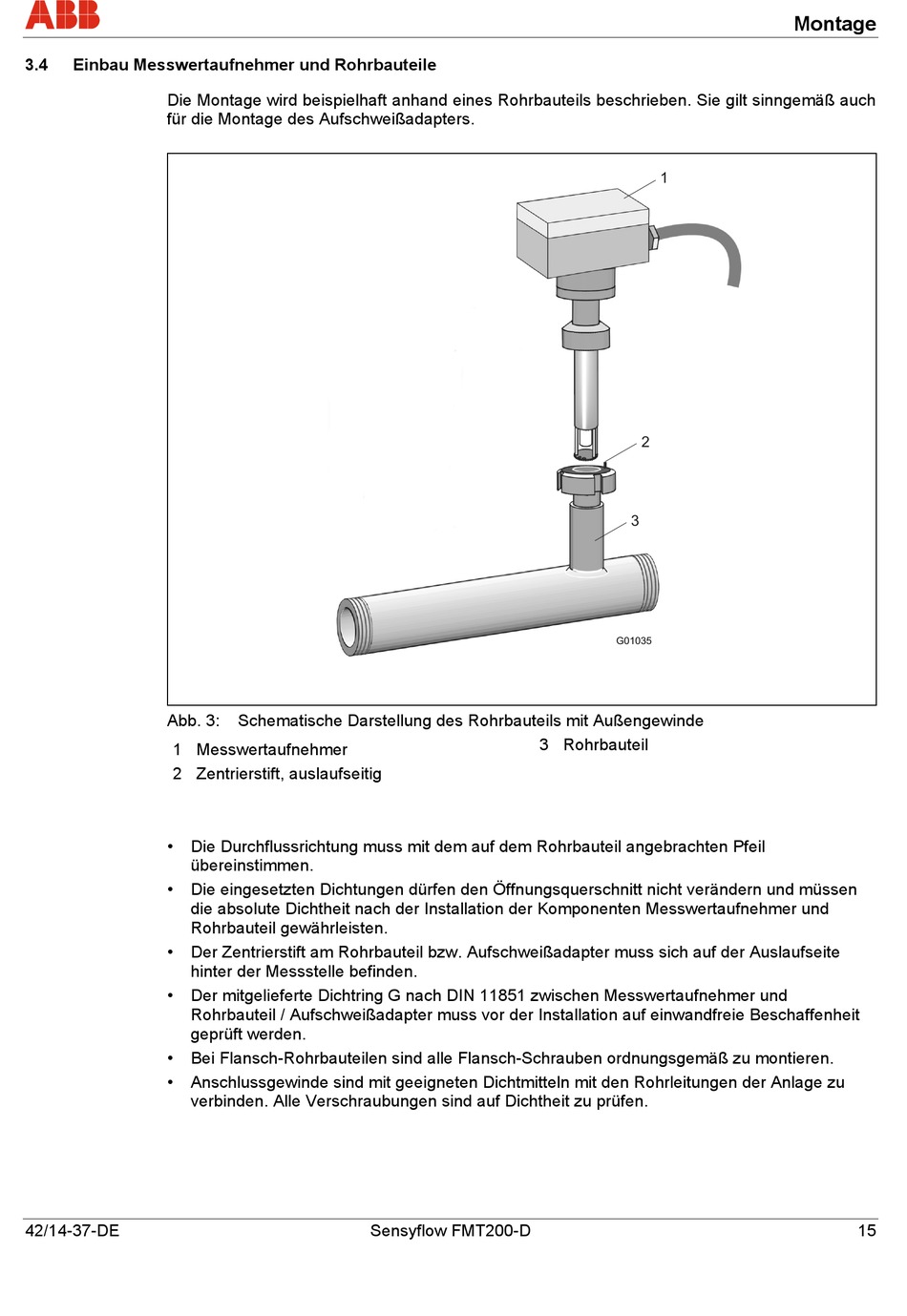

Einbau Messwertaufnehmer und Rohrbauteile
Die Montage wird beispielhaft anhand eines Rohrbauteils beschrieben. Sie gilt sinngemäß auch
für die Montage des Aufschweißadapters.
Abb. 3:
1 Messwertaufnehmer
2 Zentrierstift, auslaufseitig
•
Die Durchflussrichtung muss mit dem auf dem Rohrbauteil angebrachten Pfeil
übereinstimmen.
•
Die eingesetzten Dichtungen dürfen den Öffnungsquerschnitt nicht verändern und müssen
die absolute Dichtheit nach der Installation der Komponenten Messwertaufnehmer und
Rohrbauteil gewährleisten.
•
Der Zentrierstift am Rohrbauteil bzw. Aufschweißadapter muss sich auf der Auslaufseite
hinter der Messstelle befinden.
•
Der mitgelieferte Dichtring G nach DIN 11851 zwischen Messwertaufnehmer und
Rohrbauteil / Aufschweißadapter muss vor der Installation auf einwandfreie Beschaffenheit
geprüft werden.
•
Bei Flansch-Rohrbauteilen sind alle Flansch-Schrauben ordnungsgemäß zu montieren.
•
Anschlussgewinde sind mit geeigneten Dichtmitteln mit den Rohrleitungen der Anlage zu
verbinden. Alle Verschraubungen sind auf Dichtheit zu prüfen.
42/14-37-DE
Schematische Darstellung des Rohrbauteils mit Außengewinde
Sensyflow FMT200-D
1
2
3
G01035
3 Rohrbauteil
Montage
15
