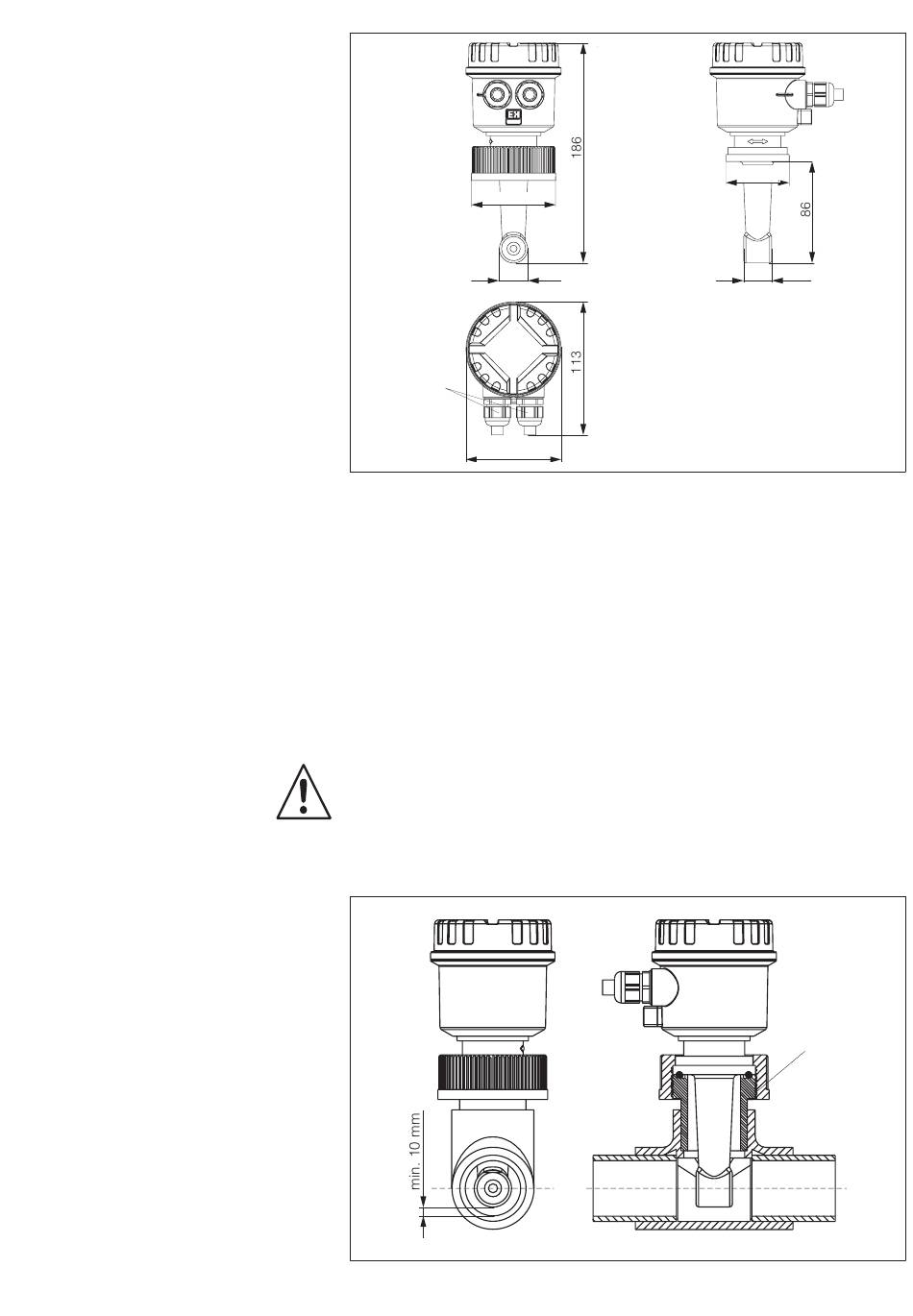

Abmessungen
Abmessungen
CLD 633
Einbau
Rohrleitungs-
einbau CLD 633
mit PVC-Klebe-
stutzen DN 40
(Zubehör)
∅ 83
Pg 13,5
94
Der Einbau des Kompaktgerätes SmarTec T CLD 633 erfolgt sehr einfach:
•
Setzen Sie das Gerät mit dem Sensor in die Öffnung der medienführen-
den Rohrleitung oder den Tank ein. In strömenden Medien soll die Sen-
soröffnung möglichst in der Mitte des lichten Rohrdurchmessers platziert
sein.
•
Richten Sie das Gerät durch Drehen so aus, dass der Doppelpfeil in
Strömungsrichtung weist. Dadurch befindet sich die Öffnung des Sensors
in Strömungssrichtung.
•
Ziehen Sie die Überwurfmutter (2 ¼ ") an.
•
Als Zubehör ist ein PVC-Klebestutzen DN 40 mit passendem 2 ¼ "-Außen-
gewinde erhältlich (siehe Zubehör). Kleben Sie den Stutzen unter Beach-
tung der Vorschriften des Herstellers des Rohrmaterials in die vorgesehe-
ne Muffe ein und bauen Sie das Gerät nach Aushärten der Klebestelle wie
neben beschrieben ein.
Warnung!
•
Achten Sie auf geraden Einbau. Vermeiden Sie ein Verkanten des Gewin-
des, um die Stabilität der Messstelle bei durckbeaufschlagten Prozessen
zu gewährleisten.
•
Achten Sie darauf, dass die Öffnung des Sensors sich möglichst in der
Mitte der Rohrleitung befindet. Beachten Sie auf jeden Fall den Mindestab-
stand von der Rohrleitungswand.
3
28
∅ 62
27,5
LD633-03.CDR
Klebestutzen
LD633-02.CDR
