Endress+Hauser SmarTec T CLD 633 Technische Information/Betriebsanleitung
Leitfähigkeitsmessung kompakter messumformer für leitfähigkeit mit induktivem sensor und integrierter temperaturkompensation
Technische Information /
Betriebsanleitung
TI 242C/07/de/08.01
Nr. 51505747
Quality made by
Endress+Hauser
ISO 9001

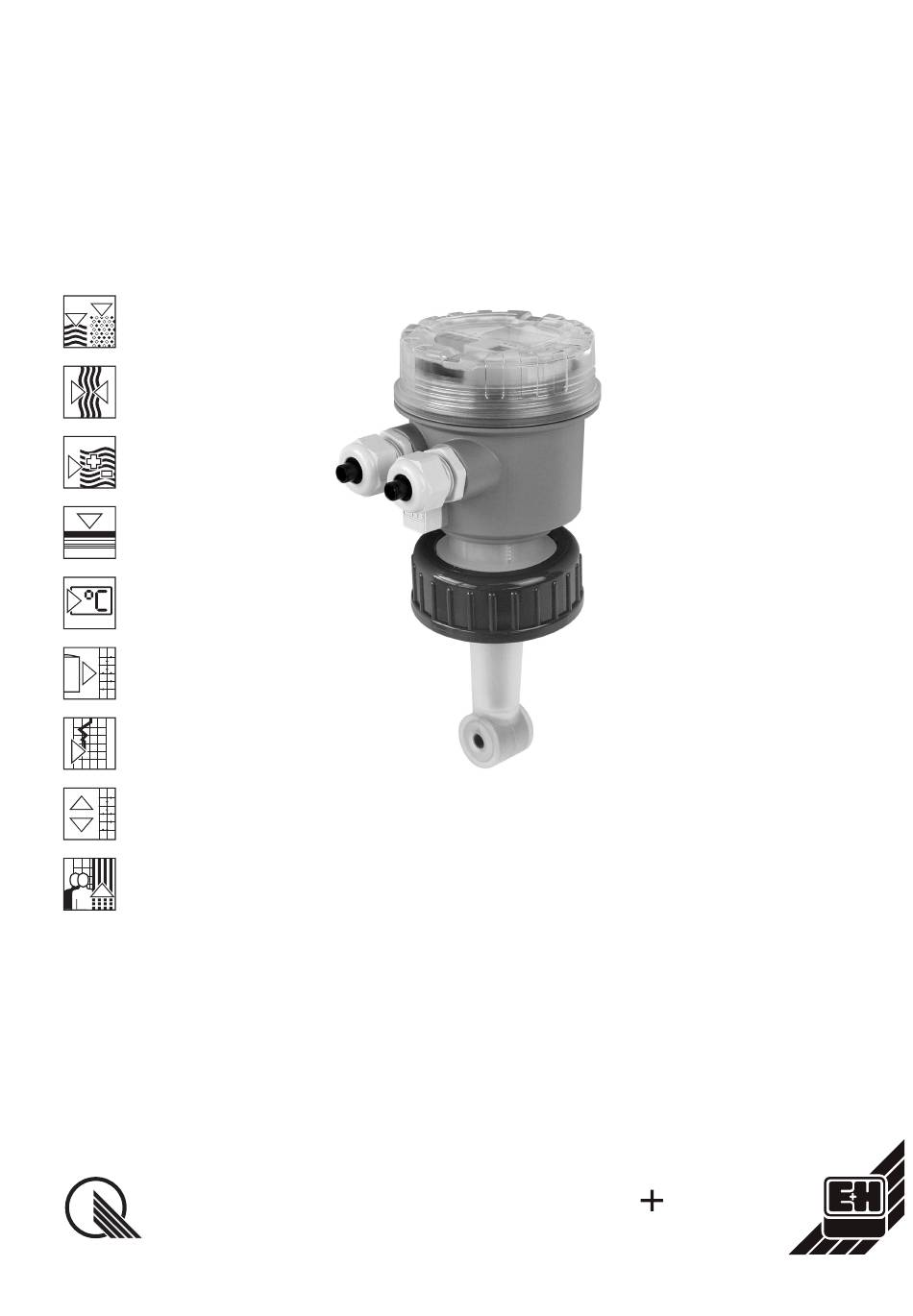

SmarTec T
CLD 633
Leitfähigkeitsmessung
Kompakter Messumformer für Leitfähigkeit
mit induktivem Sensor
und integrierter Temperaturkompensation
Endress Hauser
The Power of Know How
Der kompakte Messumformer
SmarTec T CLD 633 dient zur indukti-
ven Leitfähigkeitsmessung in Flüssig-
keiten mittlerer bis hoher Leitfähigkeit,
wie z.B. zur Prozessüberwachung in
der Galvanik. Der Messumformer kann
in Temperaturbereichen bis 70 °C ein-
gesetzt werden.
Anwendungsbereiche
•
Wasseraufbereitung
−
Galvanik
−
Fotografische Prozesse
−
Feuchtemittel und Trennmittel
•
Waschanlagen
−
Fachrzeugtechnik
−
Spülprozesse
•
Laugenüberwachung
−
Gerbereien
−
Beizmittelaufbereitung
Vorteile auf einen Blick
•
Großer Messbereich zwischen
0,2 ... 1000 mS/cm
•
9 wählbare Stromausgangs-
bereiche
•
Leichte Montage durch geringes Ein-
baumaß
•
Temperaturkompensation durch inte-
grierten Temperaturfühler Pt 100
•
Sensor unempfindlich gegen Polari-
sation und Verschmutzung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser SmarTec T CLD 633
Inhaltszusammenfassung für Endress+Hauser SmarTec T CLD 633
- Seite 1 Leitfähigkeitsmessung Kompakter Messumformer für Leitfähigkeit mit induktivem Sensor und integrierter Temperaturkompensation Der kompakte Messumformer SmarTec T CLD 633 dient zur indukti- ven Leitfähigkeitsmessung in Flüssig- keiten mittlerer bis hoher Leitfähigkeit, wie z.B. zur Prozessüberwachung in der Galvanik. Der Messumformer kann in Temperaturbereichen bis 70 °C ein-...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten drohen schwere Personen- oder Sachschäden. Achtung: Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten drohen Sachschäden. Hinweis: Dieses Zeichen weist auf wichtige Informationen hin. Die Sendespule des Sensors erzeugt ein magnetisches Wechselfeld, das Arbeitsweise und im Medium einen elektrischen Strom induziert. -
Seite 3: Abmessungen
Pg 13,5 Abmessungen CLD 633 LD633-03.CDR Der Einbau des Kompaktgerätes SmarTec T CLD 633 erfolgt sehr einfach: Einbau • Setzen Sie das Gerät mit dem Sensor in die Öffnung der medienführen- den Rohrleitung oder den Tank ein. In strömenden Medien soll die Sen- soröffnung möglichst in der Mitte des lichten Rohrdurchmessers platziert... -
Seite 4: Elektrischer Anschluss
Zum elektrischen Anschluss des Geräts gehen Sie folgendermaßen vor: Elektrischer • Führen Sie das Kabel für die Netzversorgung durch die linke Kabelver- Anschluss schraubung. • Legen Sie die 24 V- Versorgungsspannung auf die Klemmen 24 V und GND auf. • Führen Sie das Kabel für die Stromausgänge durch die rechte Kabelver- schraubung. - Seite 5 Einstellung des Stromausgangs für Leitfähigkeit: Inbetriebnahme Zur besseren Auflösung des Messbereichs kann der Stromausgangsbe- reich 4 ... 20 mA für Leitfähigkeit mit 2 Kurzschlusssteckern (Jumper) auf der rechten Seite des Bedienfeldes eingestellt werden. Wählen Sie die Messbereiche wie folgt aus: Messbereich 0...
-
Seite 6: Wartung
Der sich bewegende Laufbalken zeigt die Kontinuität der Messung an. So haben Sie eine stete Funktionskontrolle auf einen Blick auch bei wenig ver- änderlichen Prozessen. Das Kompaktgerät SmarTec T CLD 633 ist aufgrund des strömungstech- Wartung nisch günstigen Design sehr wartungsarm. Zur Aufrechterhaltung eines zu- verlässigen Messbetriebs entfernen Sie bitte regelmäßig Beläge am Sensor... -
Seite 7: Technische Daten
Technische Daten Hersteller Endress+Hauser Allgemeine Angaben Produktbezeichnung SmarTec T CLD 633 Abmessungen (L x B) 186 x 113 mm Konstruktiver Aufbau Kabeldurchführung 2 x Pg 13,5 Gewicht ca. 0,5 kg Messwertanzeige LC-Display, einzeilig Gehäuse Werkstoffe Sensor Polypropylen (PP) Messbereich 0,2 ... 1000 mS/cm Eingangskenngrößen... - Seite 8 Display und Klarsichtdeckel Bestell-Nr.: 51506593 • Durchflussarmatur FlowFit CUA 250 Technische Information TI 096C/07/de Bestell-Nr.: 50077050 Produktstruktur Leitfähigkeitsmessumformer SmarTec T CLD 633 Prozessanschluss GE2 Überwurfmutter 2 ¼ “ , PVC, DN 40 Sensormantel PP Sensormantel aus PP Display 0 ohne Display 1 mit Display vollständiger Bestellcode...
