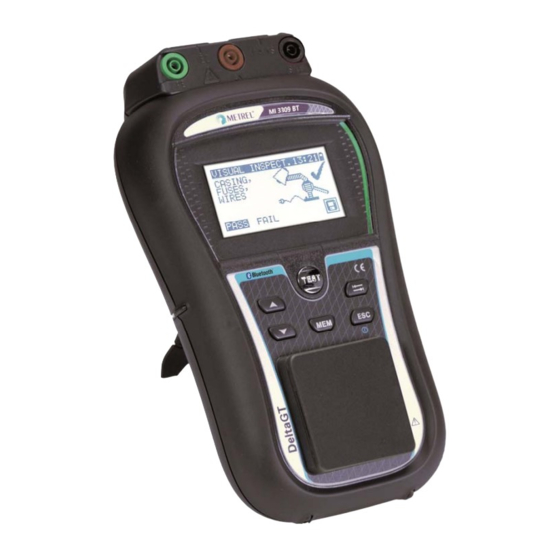

- Seite 1 DeltaGT MI 3309 BT Bedienungsanleitung Ver. 1.3, Code Nr. 20 752 374...
- Seite 2 © 2014 Metrel Das Kennzeichen auf Ihrem Gerät bescheinigt, dass es die Anforderungen der EU (Europäische Union)-Bestimmungen an Sicherheit und elektromagnetische Verträglichkeit erfüllt Diese Veröffentlichung darf ohne schriftliche Genehmigung durch METREL weder vollständig noch teilweise vervielfältigt oder in sonstiger Weise verwendet werden.
-
Seite 3: Inhaltsverzeichnis
MI 3309 BT DeltaGT Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Beschreibung ..................6 Warnungen ......................7 Batterie und Laden ....................8 Neue Batteriezellen oder Zellen, die eine längere Zeit nicht verwendet wurden ..9 Geltende Normen ....................10 ... - Seite 4 MI 3309 BT DeltaGT Inhaltsverzeichnis Einzelprüfungen ....................35 Durchführung von Messungen im Einzelprüfungsmodus ........35 Messungen und Prüfungen ................... 36 5.2.1 Sichtprüfung ....................36 5.2.2 Erddurchgangswiderstand ................36 5.2.3 Isolationswiderstand ..................38 ...
- Seite 5 MI 3309 BT DeltaGT Inhaltsverzeichnis RS232-Kommunikation ..................83 Bluetooth-Kommunikation ..................84 Wartung ........................86 Regelmäßige Kalibrierung ..................86 Austausch von Sicherungen ................. 86 Kundendienst ......................86 Reinigung ......................86 ...
-
Seite 6: Allgemeine Beschreibung
Bluetooth-Kommunikation mit dem PC, mit Druckern und Android-Geräten; zusätzliche Anschlüsse für die Prüfung ortsfester Geräte; Integrierte Echtzeituhr; voll kompatibel mit dem neuen METREL PATLink PRO PC Softwarepaket; Leistungsstarke Funktionen für eine schnelle und effiziente regelmäßige Prüfung sind enthalten: vorprogrammierte Prüfsequenzen; ... -
Seite 7: Warnungen
MI 3309 BT DeltaGT Allgemeine Beschreibung 1.1 Warnungen Um bei der Durchführung verschiedener Messungen mit dem Gerät ein hohes Niveau an Bedienersicherheit zu erreichen und um die Prüfausrüstung unbeschädigt zu halten, ist es erforderlich, die folgenden allgemeinen Warnungen zu berücksichtigen: ... -
Seite 8: Batterie Und Laden
Wenn das Gerät für längere Zeit nicht benutzt wird, entnehmen Sie alle Batterien/Akkus aus dem Batteriefach. Wiederaufladbare NiCd- oder NiMH-Batterien des Typs HR 6 (Größe AA) können verwendet werden. Metrel empfiehlt, nur Akkus mit einer Nennladung von 2100 mAh oder höher zu verwenden. -
Seite 9: Neue Batteriezellen Oder Zellen, Die Eine Längere Zeit Nicht Verwendet Wurden
NiMH und NiCd Zellen können diesen chemischen Effekten unterliegen (manchmal Memory-Effekt genannt). In der Folge kann die Betriebszeit des Geräts während der anfänglichen Ladungs-/Entladungszyklen der Batterien erheblich reduziert werden. In dieser Situation empfiehlt Metrel das folgende Verfahren, um die Batterielebensdauer zu verlängern: Verfahren Anmerkungen ... -
Seite 10: Geltende Normen
MI 3309 BT DeltaGT Allgemeine Beschreibung 1.4 Geltende Normen Der DeltaGT wird gemäß den folgenden Vorschriften hergestellt und geprüft: Elektromagnetische Verträglichkeit (EMV) EN 61326 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - Anforderungen an die EMV Klasse (Handgeräte für kontrollierte elektromagnetische Umgebungen) Sicherheit (Niederspannungsrichtlinie) EN 61010-1... -
Seite 11: Gerätebeschreibung
MI 3309 BT DeltaGT Gerätebeschreibung 2 Gerätebeschreibung 2.1 Bedienfeld auf der Vorderseite Abbildung 2.1: Bedienfeld auf der Vorderseite Legende: 128 x 64 Punktmatrix-Display mit Hintergrundbeleuchtung. FEHLGESCHLAGEN Rote Anzeige BESTANDEN/NICHT BESTANDEN- BESTANDEN Grüne Anzeige Anzeige für das Ergebnis. TEST Beginn der Prüfung / Bestätigung der ausgewählten Option. AUFWÄRTS Parameter auswählen / den Wert für den ausgewählten Parameter ändern. -
Seite 12: Anschlussfeld
MI 3309 BT DeltaGT Gerätebeschreibung 2.2 Anschlussfeld Abbildung 2.2: Anschlussfeld Legende: 1 S/EB Sonden- und Erddurchgangsanschluss 2 IEC IEC-Prüfanschluss 3 LN LN-Klemme (zum Anschluss fest eingebauter Geräte) 4 PE PE-Klemme (zum Anschluss fest eingebauter Geräte) Sicherungen: 2 x T16 A / 250 V; Schaltvermögen: 1500 A 5 SICHERUNGS-Fach (zum Schutz gegen Überlast und Kurzschluss) Anschluss für die Stromversorgung und Prüfklemme... -
Seite 13: Rückseite
MI 3309 BT DeltaGT Gerätebeschreibung 2.3 Rückseite Abbildung 2.3: Rückseite Legende: Einsätze für seitliche Tragegurte Abdeckung des Batteriefachs Befestigungsschraube für Batteriefachabdeckung Informationsaufkleber auf der Geräterückseite Halterung zum Schrägstellen des Instruments Abbildung 2.4: Batteriefach Legende: Batteriezellen Typ HR 6 (Größe AA), wiederaufladbar NiMH / NiCd Seriennummernschild... -
Seite 14: Bedeutung Der Symbole Und Angaben Auf Dem Gerätedisplay
MI 3309 BT DeltaGT Gerätebeschreibung 2.4 Bedeutung Symbole Angaben Gerätedisplay Vor der Durchführung einer Messung führt das Gerät eine Reihe von Vorprüfungen durch, um Sicherheit zu gewährleisten und um Schäden zu vermeiden. Bei diesen Sicherheitsvorprüfungen wird auf Fremdspannung und Beladungszustand an den Prüfanschlüssen geprüft. -
Seite 15: Spannung An Der Netzprüfbuchse Oder Dem Iec
MI 3309 BT DeltaGT Gerätebeschreibung WARNUNG! Gefährlicher Leckstrom (höher als 20 mA) fließt, wenn der Strom an das geprüfte Gerät angeschlossen wird. Das Gerät blockiert die Prüfung. WARNUNG! Bei der Vorprüfung der Sicherungen wurde ein hoher Widerstand zwischen L und N gemessen. Das bedeutet, dass geprüfte Gerät... - Seite 16 MI 3309 BT DeltaGT Gerätebeschreibung WARNUNG! Eine hohe Spannung wird am Geräteausgang anliegen. WARNUNG! Eine hohe Isolations-Prüfspannung wird am Geräteausgang anliegen. Messung läuft. Das Prüfergebnis kann gespeichert werden. Die Prüfleitung an die S/EB Messbuchse anschließen. Biegen Sie das Stromkabel des Gerätes während des Tests.
-
Seite 17: Batterieanzeige
MI 3309 BT DeltaGT Gerätebeschreibung 2.4.1 Batterieanzeige Die Anzeige zeigt den Ladezustand der Batterie und den Anschluss des externen Ladegeräts an. Batteriekapazitätsanzeige. Geringer Ladestand. Batterie ist zu schwach, um ein korrektes Ergebnis zu gewährleisten. Batteriezellen auswechseln oder Akkus wieder aufladen. Das Instrument ist an das Stromnetz angeschlossen (und lädt) -
Seite 18: Technische Daten
MI 3309 BT DeltaGT Technische Spezifikationen 3 Technische Daten 3.1 Erddurchgang Bereich Auflösung Genauigkeit 0,00 19,99 0,01 (5 % des Ablesewerts + 3 Stellen) 20,0 199,9 0,1 nur indikativ 200 1999 1 ... -
Seite 19: Ersatzleckstrom
MI 3309 BT DeltaGT Technische Spezifikationen 3.3 Ersatzleckstrom Bereich Auflösung Genauigkeit 0,00 mA 9,99 mA 0,01 mA (5 % des Ablesewerts + 3 10,0 mA 20,0 mA Stellen) 0,1 mA Betrieben durch: ...... Akku oder Stromnetz Leerlaufspannung ..... <50 V AC bei Netz-Bemessungsspannung Kurzschlussstrom ..... -
Seite 20: Polaritätsprüfung
MI 3309 BT DeltaGT Technische Spezifikationen 3.5 Polaritätsprüfung Betrieben durch: ...... Akku oder Stromnetz Prüfspannung ......<50 V AC Erkennt ........BESTANDEN, L OFFEN, N OFFEN, PE OFFEN, L-N ÜBERKREUZT, L-PE KURZSCHLUSS, N-PE KURZSCHLUSS, MEHRFACHFEHLER. Prüfanschlüsse ....... Prüfbuchse ↔ IEC (Prüfanschluss) 3.6 Differential-Leckstrom Bereich Auflösung... -
Seite 21: Prcd- Und Rcd-Prüfung
MI 3309 BT DeltaGT Technische Spezifikationen 3.8 PRCD- und RCD-Prüfung 3.8.1 Allgemeine Auslösezeit der RCD Der vollständige Messbereich entspricht den Anforderungen der EN 61557-6. Es sind maximale Messzeiten gemäß der gewählten Referenznorm für die RCD-Prüfung eingestellt. Bereich Auflösung Genauigkeit 0 ms 300 ms (½I 0,1 ms N 3 ms... -
Seite 22: Leistung
MI 3309 BT DeltaGT Technische Spezifikationen 3.9 Leistung Scheinleistung Bereich Auflösung Genauigkeit 0,00 kVA 4,00 kVA (5 % des Ablesewerts + 3 0,01 kVA Stellen) Strom Bereich Auflösung Genauigkeit 0,00 A 16,00 A (5 % des Ablesewerts + 3 0,01 A Stellen) Betrieben durch .... -
Seite 23: Allgemeine Daten
MI 3309 BT DeltaGT Technische Spezifikationen Niveau zum Bestehen: ..0,50 mA, 0,75 mA, 1,00 mA, 1,50 mA, 2,00 mA, 2,25 mA, 2,50 mA, 3,50 mA, 4,00 mA, 4,50 mA, 5,00 mA, 5,50 mA, 6,00 mA, 7,00 mA, 8,00 mA, 9,00 mA, 10,00 mA, 15,00 mA, ---- mA Prüfdauer [s]: ...... - Seite 24 MI 3309 BT DeltaGT Technische Spezifikationen USB-Anschluss: ........ Typ B Bluetooth-Schnittstelle ...... 115200 bps Schutz-Vorprüfungen: Externe Spannung zwischen LN und PE (DC und AC). Übermäßiger Leckstrom zwischen S/EB und PE (DC und AC). L-N Widerstand ist niedrig oder sehr niedrig. Vorprüfung Konnektivität (Sicherung).
-
Seite 25: Hauptmenü Und Prüfmodi
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi 4 Hauptmenü und Prüfmodi 4.1 Hauptmenü des Geräts Vom Hauptmenü des Instruments aus können fünf Betriebsmodi sowie das Hilfe- und Setup-Menü ausgewählt werden: Abbildung 4.1: Hauptmenü des Geräts Tasten: Wählen Sie einen der folgenden Menüpunkte aus: ... -
Seite 26: Einzelprüfungsmenü
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi 4.3 Einzelprüfungsmenü Im Einzelprüfungsmenü können individuelle Prüfungen durchgeführt werden. Abbildung 4.3: Einzelprüfungsmenü Siehe Kapitel 5 Einzelprüfung für weitere Informationen. 4.4 Benutzerdefiniertes Autotest-Menü Dieses Menü enthält eine Liste von benutzerdefiniert vorgefertigten Autosequenzen. Die normalerweise verwendeten Autotest-Sequenzen werden standardmäßig der Liste hinzugefügt. -
Seite 27: Hilfe-Menü
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi Codes mit einem Bluetooth-Dongle und der PATLink Android-Application gescannt werden. Abbildung 4.6: Code-Autotest-Menü Siehe Kapitel 6.4 Code-Autotest für weitere Informationen. 4.7 Hilfe-Menü Das Hilfe-Menü enthält schematische Darstellungen, die zeigen, wie das zu prüfende Gerät korrekt an das PAT-Testgerät angeschlossen wird. -
Seite 28: Speicher
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi <SETUP PRÜFGESCHWINDIGKEIT> zur Auswahl der Geschwindigkeit der Prüfung; <DATUM/UHRZEIT> Datum und Uhrzeit; <NUTZERDATEN> Einstellung der Benutzerdaten (Kürzel); <GERÄTEDATEN> Grundlegende Geräteinformation; <WERKS- EINSTELLUNGEN> Werkseinstellungen; <TON> Toneinstellungen. Bestätigt die Auswahl. TEST Kehrt zum Hauptmenü zurück. 4.8.1 Speicher In diesem Menü... - Seite 29 Diese Schritte müssen durchgeführt werden, wenn zum ersten Mal mit dem jeweiligen Drucker gearbeitet wird oder der Drucker verändert wurde. Bluetooth-Drucker können auch über einige Metrel-Android-Applikationen bedient werden. Dazu muss der Drucker ausgewählt und mit dem Instrument und dem Android-Gerät gekoppelt werden. Weitere Informationen finden Sie in Kapitel 8.3 Bluetooth-Kommunikation und der Bedienungsanleitung der Metrel Android- Applikation.
-
Seite 30: Initialisierung Des Bluetooth-Dongles
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi 4.8.3.2 Initialisierung des Bluetooth-Dongles Initialisierungsvorgang (Bluetooth-Dongle für den Drucker): 1. Schließen Sie den Bluetooth-Dongle des Druckers A 1436 an die PS/2-Schnittstelle des Instruments an. 2. Die RESET-Taste am Bluetooth Dongle A 1436 mindestens 10 Sekunden lang drücken. -
Seite 31: Kompensation Der Prüfleitungen
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi Wenn Instrument Stromnetz angeschlossen ist, wird Hintergrundbeleuchtung auf HOCH eingestellt. 4.8.5 Kompensation der Prüfleitungen In diesem Menü kann die Prüfleitung für die Erddurchgangsfunktion kompensiert werden. Abbildung 4.14: Bildschirm für die Leitungskompensation Tasten: Kompensiert den Widerstand der Prüfleitung. -
Seite 32: Einstellung Von Datum Und Uhrzeit
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi Hinweis: Wenn der schnelle Modus aktiviert ist, werden Sicht- und Funktionsprüfung automatisch auf BESTANDEN gestellt. 4.8.7 Einstellung von Datum und Uhrzeit Datum und Uhrzeit können in diesem Menü festgelegt werden. Abbildung 4.16: Datum- und Uhrzeitmenü Tasten: Wählt das zu ändernde Feld aus. -
Seite 33: Gerätedaten
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi Tasten: / Wählt einen Buchstaben aus. Wählt den nächsten Buchstaben aus. TEST Bestätigt den Namen und kehrt zum Menü Benutzerdaten zurück. Löscht den letzten Buchstaben. Kehrt ohne Änderungen zum Menü Nutzerdaten zurück. Hinweise: ... -
Seite 34: Ton
MI 3309 BT DeltaGT Hauptmenü und Prüfmodi Tasten: Bestätigt die Auswahl und kehrt zum Hauptmenü zurück. TEST Kehrt ohne Änderungen zum Setup Menü zurück. 4.8.11 Ton In diesem Menü kann das Tonsignal für ein nicht bestandenes Testergebnis aktiviert/deaktiviert werden. Abbildung 4.21: Ton-Menü Tasten: ... -
Seite 35: Einzelprüfungen
MI 3309 BT DeltaGT Einzelprüfung 5 Einzelprüfungen Im Einzelprüfungsmodus können individuelle Prüfungen durchgeführt werden. Dies ist insbesondere für die Fehlersuche hilfreich. 5.1 Durchführung von Messungen im Einzelprüfungsmodus Wählen Sie die gewünschte Prüfung im Einzelprüfungs-Menü Abbildung 5.1: Einzelprüfungsmenü Tasten: / Wählt eine Einzelprüfung Aufrufen des Messmenüs für Einzelprüfungen TEST... -
Seite 36: Messungen Und Prüfungen
MI 3309 BT DeltaGT Einzelprüfung 5.2 Messungen und Prüfungen 5.2.1 Sichtprüfung Vor jeder elektrischen Sicherheitsprüfung muss eine gründliche Sichtprüfung durchgeführt werden. Die folgenden Aspekte sollten geprüft werden: Überprüfung des zu prüfenden Gerätes auf sichtbare Schäden. Inspektion des flexiblen Stromkabels auf Schäden. ... - Seite 37 MI 3309 BT DeltaGT Einzelprüfung Prüfparameter für die Messung des Erddurchgangswiderstands GRENZE Maximaler Widerstand [0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 2,00] ZEIT Messzeit [2 s, 3 s, 5 s, 10 s, 30 s, 60 s, 120 s, ---s (kontinuierliche Messung)] Typische Prüfkreise für die Messung des Erddurchgangswiderstands Abbildung 5.5: Messung des Erddurchgangs...
-
Seite 38: Isolationswiderstand
MI 3309 BT DeltaGT Einzelprüfung Abbildung 5.7: Beispiele von Messergebnissen für den Erddurchgangswiderstand Angezeigte Ergebnisse: Hauptergebnis ..Erddurchgangswiderstand Hinweise: Vor dem Start der Messung die angezeigten Warnungen berücksichtigen! Es wird empfohlen, das Stromkabel während des Tests zu falten. ... - Seite 39 MI 3309 BT DeltaGT Einzelprüfung Prüfkreise für die Messung des Isolationswiderstands Abbildung 5.9: Messung des Isolationswiderstandes Abbildung 5.10: Messung des Isolationswiderstands von fest installierten DUTs der Klasse I Verfahren zur Messung des Isolationswiderstands Die Funktion ISOLATION auswählen. Die Testparameter festlegen. ...
-
Seite 40: Isolationswiderstand - P
MI 3309 BT DeltaGT Einzelprüfung Angezeigte Ergebnisse: Hauptergebnis ..Isolationswiderstand Hinweise: Wenn eine S/EB-Sonde während der Prüfung angeschlossen wird, wird der durchlaufende Strom ebenfalls berücksichtigt. Vor dem Beginn der Messung alle Warnungen auf dem Display berücksichtigen! Berühren oder trennen Sie das zu prüfende Gerät nicht während der Messung oder bevor es vollständig entladen ist! Die Meldung »Nicht entladen…«... -
Seite 41: Ersatzableitung
MI 3309 BT DeltaGT Einzelprüfung Abbildung 5.14: Messung des Isolationswiderstands von fest installierten DUTs Verfahren zur Messung des Isolationswiderstandes - P Die Funktion ISOLATION-P auswählen. Die Testparameter festlegen. Das zu prüfende Gerät an das Instrument anschließen (siehe Abbildungen 5.13 und 5.14). - Seite 42 MI 3309 BT DeltaGT Einzelprüfung LN-Anschluss und PE-Anschluss / (S/EB)-Anschluss (für fest installierte Anwendungen). Diese Funktion dient vorrangig der Prüfung von Geräten der Klasse I. Abbildung 5.16: Ersatzleckstrom-Menü Prüfparameter für die Messung des Ersatzleckstroms AUSGANG Prüfspannung [30 V] GRENZE Maximalstrom [0,25 mA, 0,50 mA, 0,75 mA, 1,00 mA, 1,50 mA, 2,00 mA, 2,25 mA, 2,50 mA, 3,50 mA, 4,00 mA, 4,50 mA, 5,00 mA, 5,50 mA, 6,00 mA, 7,00 mA, 8,00 mA, 9,00 mA, 10,0 mA, 15,0 mA, --- mA]...
-
Seite 43: Ersatzableitung - P
MI 3309 BT DeltaGT Einzelprüfung Ersatzleck-Messverfahren Funktion ERSATZ- LECKSTROM wählen. Die Testparameter festlegen. Das zu prüfende Gerät an das Instrument anschließen (siehe Abbildungen 5.17 und 5.18). Für die Messung die TEST-Taste drücken. Zum Beenden der kontinuierlichen Messung erneut die TEST-Taste drücken. - Seite 44 MI 3309 BT DeltaGT Einzelprüfung Prüfparameter für die Messung des Ersatzleckstroms - P AUSGANG Prüfspannung [30 V] GRENZE Maximalstrom [0,25 mA, 0,50 mA, 0,75 mA, 1,00 mA, 1,50 mA, 2,00 mA , --- mA] ZEIT Messzeit [2 s, 3 s, 5 s, 10 s, 30 s, 60 s, 120 s, ---s (kontinuierliche Messung)] Prüfkreise für die Messung des Ersatzleckstroms - P Abbildung 5.21: Messung des Ersatzleckstroms - P...
-
Seite 45: Polaritätsprüfung
MI 3309 BT DeltaGT Einzelprüfung Abbildung 5.23: Beispiel für Ersatzleckstrom - P - Messergebnisse Angezeigte Ergebnisse: Hauptergebnis…………..Ersatzleckstrom (LN – P) Hinweise: Vor der Messung alle angezeigten Warnungen berücksichtigen! Der Strom, der durch die PE-Sonde oder PE an der Prüfbuchse fließt, wird nicht berücksichtigt. -
Seite 46: Differential-Leck
MI 3309 BT DeltaGT Einzelprüfung Abbildung 5.26: Beispiel eines Polaritätsprüfungsergebnisses Angezeigte Ergebnisse: Hauptergebnis ..BESTANDEN / NICHT BESTANDEN, Fehlerbeschreibung Hinweis: Beachten Sie alle angezeigten Warnungen, bevor Sie mit der Prüfung beginnen! 5.2.8 Differential-Leck Der Zweck dieser Prüfung ist die Festlegung der Summe aller Lecks, die von stromführenden Leitern zur Erde fließen. - Seite 47 MI 3309 BT DeltaGT Einzelprüfung Prüfkreis für die Messung des Differential-Leckstroms Abbildung 5.28: Messung des Differential-Leckstroms Differential-Leckstrommessverfahren Funktion DIFF- LECKSTROM wählen. Die Testparameter festlegen. Das zu prüfende Gerät an das Instrument anschließen (siehe Abbildung 5,28). Für die Messung die TEST-Taste drücken. Zum Beenden der kontinuierlichen Messung erneut die TEST-Taste drücken.
-
Seite 48: Berührungs-Leck
MI 3309 BT DeltaGT Einzelprüfung Wenn Strom von mehr als 10 A durch das DUT und den DeltaGT fließen, wird die Prüfung aus Sicherheitsgründen automatisch nach 2 Minuten gestoppt. 5.2.9 Berührungs-Leck Diese Prüfung bestimmt den Strom, der fließen würde, wenn eine Person zugängliche, leitfähige Teile des DUT berührt. - Seite 49 MI 3309 BT DeltaGT Einzelprüfung Abbildung 5.32: Messung des Berührungs-Leckstroms an einem fest installierten DUT Berührungs-Leckstrommessverfahren Die Funktion BERÜHRUNGSABLEITSTROM auswählen. Die Testparameter festlegen. Das zu prüfende Gerät an das Instrument anschließen (siehe Abbildungen 5.31 und 5.32). Für die Messung die TEST-Taste drücken.
-
Seite 50: P)Rcd-Prüfung
MI 3309 BT DeltaGT Einzelprüfung 5.2.10 (P)RCD-Prüfung Ziel dieser Prüfung ist das Sicherstellen der ordnungsgemäßen Funktionsweise von Fehlerstromschutzeinrichtungen (RCD), die in Anlagen / Installationen eingebaut sind, und von ortsveränderlichen Fehlerstrom-Schutzeinrichtungen (PRCD). Auslösezeitmessungen verifizieren die Sensitivität eines (P)RCD zu ausgewählten Fehlerströmen. Die RCD-Prüfung wird über den Netzstromanschluss des Instruments durchgeführt. -
Seite 51: In Abhängigkeit Vom Typ Des Prcd Ist
MI 3309 BT DeltaGT Einzelprüfung b) Prüfung von PRCD über b) Prüfung von PRCD über Prüfanschluss Netzstromanschluss Abbildung 5.36: Prüfung von RCD und PRCD 5.2.10.1 (P)RCD Einzelprüfung Bei der Einzelprüfung wird eine schnelle (P)RCD-Prüfung mit einem ausgewählten Prüfstrom und einer oder beiden Prüfpolaritäten durchgeführt. Verfahren für die Messung der Auslösezeit PRCD-Messung ... -
Seite 52: Automatische (P)Rcd-Prüfung
MI 3309 BT DeltaGT Einzelprüfung Geprüftes PRCD reaktivieren. Das Ergebnis durch Drücken der Taste MEM (optional) speichern. RCD-Messung Die RCD-Prüffunktion auswählen. Prüfmodus auswählen. Testparameter festlegen. Den Netzstromanschluss des DeltaGT an die durch das geprüfte RCD geschützte Buchse anschließen (siehe Abbildung 5.36a). -
Seite 53: Leistungsprüfung
MI 3309 BT DeltaGT Einzelprüfung Drücken Sie die TEST-Taste. (P)RCD sollte auslösen Prüfung mit IN, 0 (Schritt 1). (P)RCD reaktivieren. (P)RCD sollte auslösen Prüfung mit IN, 180 (Schritt 2). (P)RCD reaktivieren. (P)RCD sollte auslösen Prüfung mit 5IN, 0... - Seite 54 MI 3309 BT DeltaGT Einzelprüfung Prüfkreise für die Leistungsprüfung Abbildung 5.39: Leistungsprüfung Verfahren für die Leistungsprüfung Die Funktion LEISTUNG auswählen. Testparameter festlegen. Das zu prüfende Gerät an das Instrument anschließen und einschalten (siehe Abbildung 5.39). Das Instrument an die Netzspannung anschließen. ...
-
Seite 55: Spannungs-Effektivwert
MI 3309 BT DeltaGT Einzelprüfung 5.2.12 Spannungs-Effektivwert In dieser Funktion wird die Spannung über den Stromanschluss kontinuierlich gemessen. Prüfkreis für die Spannungsmessung Abbildung 5.41: Spannungsmessung über das IEC-Kabel TRMS-Spannungsmessverfahren Die Funktion TRMS-SPANNUNG auswählen. Das IEC-Kabel an den Stromanschluss des Instruments und an die externe Netzsteckdose anschließen, wie in Abbildung 5.41 gezeigt. - Seite 56 MI 3309 BT DeltaGT Einzelprüfung Messung von Differential-Leckströmen in dauerhaft installierten Anlagen. Abbildung 5.43: Zangenstrommenü Prüfparameter für die Messung des Zangenstroms GRENZE Maximalstrom [0,50 mA, 0,75 mA, 1,00 mA, 1,50 mA, 2,00 mA, 2,25 mA, 2,50 mA, 3,50 mA, 4,00 mA, 4,50 mA, 5,00 mA, 5,50 mA, 6,00 mA, 7,00 mA, 8,00 mA, 9,00 mA, 10,0 mA, 15,0 mA, ---- mA] ZEIT Messzeit [2 s, 3 s, 5 s, 10 s, 30 s, 60 s, 120 s, keine]...
-
Seite 57: Funktionsprüfung
Spannung stehenden oder stromführenden Objekten zu platzieren. METREL bietet hochwertige Stromzangen für diese Anwendung an. 5.2.14 Funktionsprüfung Die Funktionsprüfung ist die einfachste Möglichkeit, die ordnungsgemäße Funktionsweise des Gerätes festzustellen. Hinweis: Diese Prüfung sollte nur dann durchgeführt werden, wenn das DUT alle anderen Prüfungen für den entsprechenden Gerätetyp bestanden hat. -
Seite 58: Autotest-Sequenzen
MI 3309 BT DeltaGT Autotest-Sequenzen 6 Autotest-Sequenzen Der Autotest ist die schnellste und einfachste Art, um Geräte zu prüfen. Während des Autotests werden vorprogrammierte Messungen automatisch sequentiell ausgeführt. Die vollständigen Autotest-Ergebnisse können zusammen mit ihren zugehörigen Geräte-IDs, Geräte-NAMEN, Zeitpunkt der nächsten Prüfung und Standort, gespeichert werden. 6.1 Setup-Menü... -
Seite 59: Eine Prüfsequenz Mit Dem Vde-Organizer Durchführen
MI 3309 BT DeltaGT Autotest-Sequenzen 6.1.1 Eine Prüfsequenz mit dem VDE-Organizer durchführen Allgemeine Bedeutung der Tasten während einer Autotest-Sequenz des VDE-Organizers: / Die Organizer-Funktion oder den Wert des ausgewählten (markierten Elements) einstellen. Bricht die VDE-Sequenz ab und kehrt zum Hauptmenü zurück. Die ausgewählte Prüfung starten oder zum nächsten Schritt fortfahren. - Seite 60 MI 3309 BT DeltaGT Autotest-Sequenzen Optionen im Ergebnisbildschirm für den Erddurchgangswiderstand: Geht zum nächsten Schritt. WEITER WIEDERHOLEN Wiederholt die Prüfung (bei mehreren geerdeten Punkten) Das höchste Ergebnis wird gespeichert. 6.1.1.3 Messung des Isolationswiderstands Diese Prüfung wird angeboten, sofern Sie entsprechend der Einstellung des VDE- Organizers anwendbar ist.
- Seite 61 MI 3309 BT DeltaGT Autotest-Sequenzen 6.1.1.5 Ersatzleck-Messung Die Messung wird im Kapitel 5.2.5 Ersatzleckstrom beschrieben. Abbildung 6.8: VDE-Organizer – Startbildschirm für den Ersatzleckstrom Optionen bei Auswahl von Geräten mit Heizelement: / Leistung des Heizelements einstellen Hinweis: Der Grenzwert für den Leckstrom wird anhand der eingestellten Leistung automatisch festgelegt.
-
Seite 62: Auswahl Des Berührungs-Leckstromprüfverfahrens
MI 3309 BT DeltaGT Autotest-Sequenzen Im Ergebnisbildschirm für den Differential-Leckstrom gibt es keine speziellen Optionen, die eingestellt werden müssen. 6.1.1.7 Messung des Isolationswiderstandes - P Diese Prüfung wird angeboten, sofern Sie entsprechend der Einstellung des VDE- Organizers anwendbar ist. Die Messung wird im Kapitel 5.2.4 Isolationswiderstand - P beschrieben. Abbildung 6.12: VDE-Organizer –... -
Seite 63: Messung Des Ersatzleckstroms - P
MI 3309 BT DeltaGT Autotest-Sequenzen 6.1.1.9 Messung des Ersatzleckstroms - P Die Messung wird im Kapitel 5.2.6 Ersatzleckstrom-P beschrieben. Abbildung 6.15: VDE-Organizer – Startbildschirm für den Ersatzleckstrom - P Im Startbildschirm für Ersatzleckstrom - P gibt es keine speziellen Optionen. Abbildung 6.16: VDE-Organizer –... -
Seite 64: Rcd-Prüfung
MI 3309 BT DeltaGT Autotest-Sequenzen 6.1.1.11 RCD-Prüfung Diese Prüfung wird angeboten, sofern Sie entsprechend der Einstellung des VDE- Organizers anwendbar ist. Die Messung wird in Kapitel 5.2.10 (P)RCD-Prüfung beschrieben. Optionen im Startbildschirm des VDE-Organizers: Auswählen, wenn eine RCD-Prüfung nicht anwendbar ist: NEIN Auswählen, wenn eine RCD-Prüfung anwendbar ist: Abbildung 6.19: VDE-Organizer –... -
Seite 65: Benutzerdefinierte Autotests
MI 3309 BT DeltaGT Autotest-Sequenzen Teile: Startet die Polaritätsprüfung. Die Messung wird im Kapitel 5.2.7 POLARITÄT Polaritätsprüfung beschrieben. Hinweis: Nach Abschluss der Leistungs- oder Polaritätsprüfung drücken Sie die ESC-Taste, um zurück zum Ergebnisbildschirm der Funktionsprüfung zu gelangen. 6.2 Benutzerdefinierte Autotests Im Menü... -
Seite 66: Einfache Prüfungen
MI 3309 BT DeltaGT Autotest-Sequenzen 6.3 Einfache Prüfungen Bei einfachen Prüfungen handelt es sich um häufig verwendete vorprogrammierte Testsequenzen mit der Möglichkeit einer beschleunigten Prüfung. Der Schnelle Prüfmodus kann in der Option Setup für die Prüfgeschwindigkeit im Setup-Menü aktiviert werden. Siehe Kapitel 4.8.6 Setup für die Prüfgeschwindigkeit für weitere Informationen. - Seite 67 MI 3309 BT DeltaGT Autotest-Sequenzen Schließen Sie zunächst den Barcode-Scanner bzw. das RFID-Lese-/Schreibgerät an den RS232 / PS2-Anschluss des Messinstruments an. Abbildung 6.24: Anschluss des Barcode-Scanners und des RFID-Lesegeräts Stellen Sie die RS232-Kommunikationsschnittstelle über die Funktion Kommunikation im Setup-Menü ein. Code-Autotest im Hauptmenü auswählen. Der zuletzt empfangene oder festgelegte Name der Autotest-Sequenz sowie dessen Code wird angezeigt.
-
Seite 68: Durchführen Von Autotestsequenzen (Code, Einfach Und Benutzerdefiniert)
MI 3309 BT DeltaGT Autotest-Sequenzen Weitere Informationen finden Sie in Kapitel 8.3 Bluetooth-Kommunikation und in der Bedienungsanleitung der PATLink Android-Applikation. 6.5 Durchführen von Autotestsequenzen (Code, Einfach und Benutzerdefiniert) Allgemeine Bedeutung der Tasten während einer Code, Einfachen und einer benutzerdefinierten Autotest-Sequenz: Option einstellen. -
Seite 69: Messung Des Isolationswiderstands
MI 3309 BT DeltaGT Autotest-Sequenzen Nach Abschluss der Messung wird der Ergebnisbildschirm für den Erddurchgangswiderstand angezeigt. Abbildung 6.28: Ergebnisbildschirm für den Erddurchgangswiderstand Optionen im Ergebnisbildschirm für den Erddurchgangswiderstand: Geht zum nächsten Schritt. WEITER WIEDERHOLEN Wiederholt die Prüfung (Verwendung im Falle von mehreren geerdeten Punkten) Das höchste Ergebnis wird gespeichert. -
Seite 70: Messung Des Differential-Leckstroms
MI 3309 BT DeltaGT Autotest-Sequenzen Abbildung 6.32: Ergebnisbildschirm für den Ersatzleckstrom Im Ergebnisbildschirm für den Ersatzleckstrom gibt es keine speziellen Optionen, die eingestellt werden müssen. 6.5.5 Messung des Differential-Leckstroms Diese Prüfung wird angeboten, sofern Sie entsprechend der Autotest-Einstellungen anwendbar ist. Der Startbildschirm für den Differential-Leckstrom wird als erstes angezeigt. -
Seite 71: Messung Des Ersatzleckstroms - P
MI 3309 BT DeltaGT Autotest-Sequenzen Abbildung 6.36: Ergebnisbildschirm für den Isolationswiderstand - P Optionen im Ergebnisbildschirm für den Isolationswiderstand - P: Fährt mit der nächsten Messung fort WEITER WIEDERHOLEN Wiederholt die Prüfung (zur Anwendung bei mehreren zugänglichen isolierten / SELV / PELV Punkten) Das niedrigste Ergebnis wird gespeichert. -
Seite 72: P)Rcd-Prüfung
MI 3309 BT DeltaGT Autotest-Sequenzen Abbildung 6.39: Startbildschirm für den Berührungsleckstrom Nach Abschluss der Messung wird der Ergebnisbildschirm für den Berührungsleckstrom angezeigt. Abbildung 6.40: Ergebnisbildschirm für den Berührungsleckstrom Optionen im Ergebnisbildschirm für den Berührungs-Leckstrom: Fährt mit der nächsten Messung fort WEITER WIEDERHOLEN Wiederholt die Prüfung (zur Anwendung bei mehreren zugänglichen isolierten / SELV / PELV Punkten) Das höchste Ergebnis wird... -
Seite 73: Leistungsprüfung
MI 3309 BT DeltaGT Autotest-Sequenzen Messungen und Optionen im Startbildschirm für den Polaritätsprüfung werden in Kapitel 5.2.7. Polaritätsprüfung beschrieben. Abbildung 6.43: Startbildschirm der Polaritätsprüfung Nach Abschluss der Messung wird der Ergebnisbildschirm für die Polaritätsprüfung angezeigt. Abbildung 6.44: Ergebnisbildschirm der Polaritätsprüfung Im Startbildschirm für die Polaritätsprüfung gibt es keine speziellen Optionen. -
Seite 74: Funktionsprüfung
MI 3309 BT DeltaGT Autotest-Sequenzen Abbildung 6.47: Startbildschirm für die Zangenstrom-Messung Nach Abschluss der Messung wird der Ergebnisbildschirm für die Zangenstrom-Messung angezeigt. Abbildung 6.48: Ergebnisbildschirm für die Zangenstrom-Messung Im Ergebnisbildschirm für die Zangenstrom-Messung gibt es keine speziellen Optionen, die eingestellt werden müssen. 6.5.13 Funktionsprüfung Diese Prüfung wird angeboten, sofern Sie entsprechend der Autotest-Einstellungen anwendbar ist. -
Seite 75: Benutzerdefinierte Autotests Für Weitere Informationen
MI 3309 BT DeltaGT Autotest-Sequenzen Siehe Kapitel Autotest- Ergebnisse speichern für weitere Informationen über das Speichern von Autotest-Ergebnissen. Speichert eine Prüfeinstellung als SPEICHERN ALS BENUTZERDEFINIERT benutzerdefinierter Autotest. Siehe Kapitel Benutzerdefinierte Autotests für weitere Informationen über benutzerdefinierte Autotests. Zurück Menü für Code-, einfache oder... -
Seite 76: Arbeit Mit Autotest-Ergebnissen
MI 3309 BT DeltaGT Arbeit mit Autotest-Ergebnissen 7 Arbeit mit Autotest-Ergebnissen 7.1 Autotest-Ergebnisse speichern Nachdem Ergebnisse speichern im Menü Autotestergebnisse ausgewählt wurde, werden die Autotestergebnisse im internen Speicher des Instruments gespeichert. Die Geräte-ID, Nummer, NAME, Zeitpunkt für die erneute Prüfung und STANDORT können vor dem Speichern zu den Testergebnissen hinzugefügt werden: Abbildung 7.1: Ergebnismenüs speichern (Geräte-ID) Tasten:... - Seite 77 MI 3309 BT DeltaGT Arbeit mit Autotest-Ergebnissen Abbildung 7.3: Listenmenü (Geräte-NAME) Der Zeitpunkt für eine erneute Prüfung kann eingegeben werden. Abbildung 7.4: Ergebnismenüs speichern (Zeitpunkt für die nächste Prüfung) Tasten: / , TEST Den Zeitraum für die nächste Prüfung in Monaten eingeben. ESC (CANCEL) Kehrt zum vorherigen Menü...
-
Seite 78: Abrufen Von Ergebnissen
MI 3309 BT DeltaGT Arbeit mit Autotest-Ergebnissen 7.2 Abrufen von Ergebnissen Gespeicherte Autotest-Ergebnisse können im Memory-Menü wieder aufgerufen, ausgedruckt oder gelöscht werden. Sie gelangen vom Setup-Menu in das Memory-Menu Abbildung 7.6: Speichermenü Um zum Menü zum Aufrufen gespeicherter Ergebnisse zu gelangen, wählen Sie im Speicher-Menü... -
Seite 79: Löschen Der Gewählten Autotest-Messergebnisse
MI 3309 BT DeltaGT Arbeit mit Autotest-Ergebnissen 7.3 Löschen der gewählten Autotest-Messergebnisse Um zum Menü zum Löschen gespeicherter Ergebnisse zu gelangen, wählen Sie im Speicher-Menü den Punkt Ergebnisse löschen. Es wird eine Liste mit Geräte-IDs und Namen in chronologischer Reihenfolge angezeigt (die zuletzt durchgeführte Messung steht am Ende der Liste). -
Seite 80: Drucken Von Labels Und Schreiben Von Rfid-Tags Mit Autotest-Ergebnissen
MI 3309 BT DeltaGT Arbeit mit Autotest-Ergebnissen 7.5 Drucken von Labels und Schreiben von RFID-Tags mit Autotest-Ergebnissen In den Menüs Autotest Ergebnisse und Setup/ Speicher können Labels gedruckt und RFID-Tags geschrieben werden. 7.5.1 Labeldruck / Schreiben in RFID-Tags vom Autotest Ergebnis- Menü... -
Seite 81: Drucken Von Labels / Schreiben In Rfid-Tags Vom Setup/Memory-Menü
MI 3309 BT DeltaGT Arbeit mit Autotest-Ergebnissen 7.5.2 Drucken Labels Schreiben RFID-Tags Setup/Memory-Menü Um ein Label zu drucken oder ein TAG zu schreiben, wählen Sie Drucker oder RFID im Speicher-Menü Es wird eine Liste mit Geräte-IDs und Namen in chronologischer Reihenfolge angezeigt (die zuletzt durchgeführte Messung steht am Ende der Liste). - Seite 82 MI 3309 BT DeltaGT Arbeit mit Autotest-Ergebnissen Tasten: / Auswahl der entsprechenden Aktion. Bestätigen und Ausführen der gewählten Aktion TEST Kehrt ohne Änderungen zum vorherigen Menü zurück. Im RFID-Menü können RFID-Tags geschrieben werden. Abbildung 7.16: RFID-Etikettmenü RFID-Etikett schreiben Die Prüfinformation wird auf ein RFID-Lese-/Schreibgerät übertragen.
-
Seite 83: Kommunikation
MI 3309 BT DeltaGT Kommunikation 8 Kommunikation Drei Kommunikationsschnittstellen zur Kommunikation mit einem PC oder anderen externen Geräten sind vorhanden: USB, RS232 und Bluetooth. Siehe Kapitel 4.8.3 Kommunikation für weitere Informationen. 8.1 USB-Kommunikation Wie eine USB-Verbindung hergestellt wird: COM-PORT: Im Menü Kommunikation muss USB ausgewählt werden. Verbinden Sie den USB-Anschluss des PC über das USB-Schnittstellenkabel mit dem USB- Anschluss des Geräts. -
Seite 84: Bluetooth-Kommunikation
MI 3309 BT DeltaGT Kommunikation COM-PORT: RS232 DRUCKER: ZEBRA Das Instrument und der Drucker sind nun bereit, miteinander zu kommunizieren. 8.3 Bluetooth-Kommunikation Das interne Bluetooth-Modul ermöglicht eine einfache Kommunikation mit dem PC oder Android-Geräten über Bluetooth. Wie eine Bluetooth-Verbindung zwischen dem Gerät und dem PC konfiguriert wird: ... - Seite 85 Wenn von einem Android-Gerät gedruckt werden soll, stellen Sie sicher, dass der Zebra Drucker in der Metrel Android Applikation als Bluetooth-Drucker ausgewählt ist. Das Tool zur Konfiguration ist in der Metrel Android Applikation verfügbar. Das Instrument und der Drucker sind nun bereit, miteinander zu kommunizieren.
-
Seite 86: Wartung
MI 3309 BT DeltaGT Wartung 9 Wartung 9.1 Regelmäßige Kalibrierung Es ist wesentlich, dass alle Messgeräte regelmäßig kalibriert werden, damit die in dieser Anleitung aufgeführten technischen Daten gewährleistet werden. Wir empfehlen eine jährliche Kalibrierung. Die Kalibrierung darf nur von einem autorisierten Techniker durchgeführt werden. -
Seite 87: Gerätesatz Und Zubehör
MI 3309 BT DeltaGT Geräteset und Zubehör 10 Gerätesatz und Zubehör Standard-Lieferumfang des Instruments Gerät MI 3309 BT DeltaGT Prüfspitze, schwarz Krokodilklemme, schwarz Messleitung, 1,5 m schwarz 2 x IEC-Kabel, 1,5 m NiMH-Batterien, Typ HR6 (Größe AA), 6 Stk. ... -
Seite 88: Anhang A - Formate Von Barcodes
MI 3309 BT DeltaGT Anhang A – Formate von Barcodes und QR Codes Anhang A - Barcode- und QR-Code-Formate Barcodeformate Das DeltaGT-Instrument unterstützt zwei Barcode-Formate (einzeln und doppelt) Autotest-Code und Geräte-ID Autotest-Codes werden als dreistelliger Code dargestellt. Diese Autotest-Codes können auch durch den Barcode dargestellt werden. -
Seite 89: Anhang B - Vorprogrammierte Autotests (De)
MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (DE) Anhang B – Vorprogrammierte Autotests (DE) Tabelle zu den vorprogrammierte Autotest-Sequenzen Autotest- Verknüpfungscode Kl_1_Iso Kl_1_Iso_BLT Kl_1_Ia Kl_1_Ia_BLT Sichtprüfung Ausgang 200 mA 200 mA 200 mA 200 mA 0,30 ... - Seite 90 MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (DE) Tabelle zu den vorprogrammierte Autotest-Sequenzen (Fortsetzung) Autotest- Verknüpfungscode Kl_2_Iso Kl_2_Ibs Kl_1_IsoIa Kl_1_IsoIaBLT Sichtprüfung Ausgang 200 mA 200 mA 0,30 0,30 Grenze Erddurchgang Zeit...
- Seite 91 MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (DE) Tabelle zu den vorprogrammierte Autotest-Sequenzen (Fortsetzung) Autotest- Verknüpfungscode Kl_2_IsoIbs Kl_2 Kl_3_Iso Kl_3 Sichtprüfung Ausgang Grenze Erddurchgang Zeit ...
- Seite 92 MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (DE) METREL GmbH VDE-Prüfer Prüfkartentyp Code Name und Beschreibungen der Autotest-Sequenz Grenzen Barcode Prüfung gemäß VDE. Erdverbindung: 0,30 Klasse 1 Gerät. Isolationswiderstands- Ersatz- Isolation: 1,00 M Kl_1_Iso Leckstrommessungen sind Sub-Leck: 3,50 mA A0 1 anzuwenden.
- Seite 93 MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (DE) METREL GmbH VDE-Prüfer Prüfkartentyp (Fortsetzung) Prüfung gemäß VDE. Klasse Gerät ohne isolierte, Kl_2 zugängliche leitfähige Teile. A1 0 Prüfung gemäß VDE. Isolationswiderstand - P: Klasse Gerät isolierten, 0,25 M Kl_3_Iso zugänglichen, leitfähigen Teilen.
-
Seite 94: Anhang C - Einfache Test-Codes (De)
MI 3309 BT DeltaGT Anhang C – Einfache Test-Codes (DE) Anhang C – Einfache Test-Codes (DE) Codes für einfache Prüfungen CLASS I CLASS II CLASS III Sichtprüfung Ausgang 200 mA 0,30 Grenze Erddurchgang ... -
Seite 95: Anhang D - Vorprogrammierte Autotests (Nl)
MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (NL) Anhang D – Vorprogrammierte Autotests (NL) Tabelle zu den vorprogrammierte Autotest-Sequenzen Autotest- Verknüpfungscode KL_1_ALG KL_2_ALG KL_1_HEATERS KL_1_PC Sichtprüfung Ausgang 200 mA 200 mA 200 mA Grenze 0,30 ... - Seite 96 MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (NL) Tabelle zu den vorprogrammierte Autotest-Sequenzen (Fortsetzung) Autotest- Verknüpfungscode KL_3_ALG KL_1_AGMD KABEL_5M_2.5MM KABEL_15M_2.5MM Sichtprüfung Ausgan 200 mA 200 mA 200 mA Erddurchgan 0,30 0,30 0,50 ...
- Seite 97 MI 3309 BT DeltaGT Anhang B – Vorprogrammierte Autotests (NL) Tabelle zu den vorprogrammierte Autotest-Sequenzen (Fortsetzung) Autotest-Verknüpfungscode KABEL_25M_2.5MM KABEL_50M_2.5MM Sichtprüfung Ausgang 200 mA 200 mA Erddurchgan 0,70 1,00 Grenze Zeit Ausgang 500 V 500 V Grenze 1,00 M...
