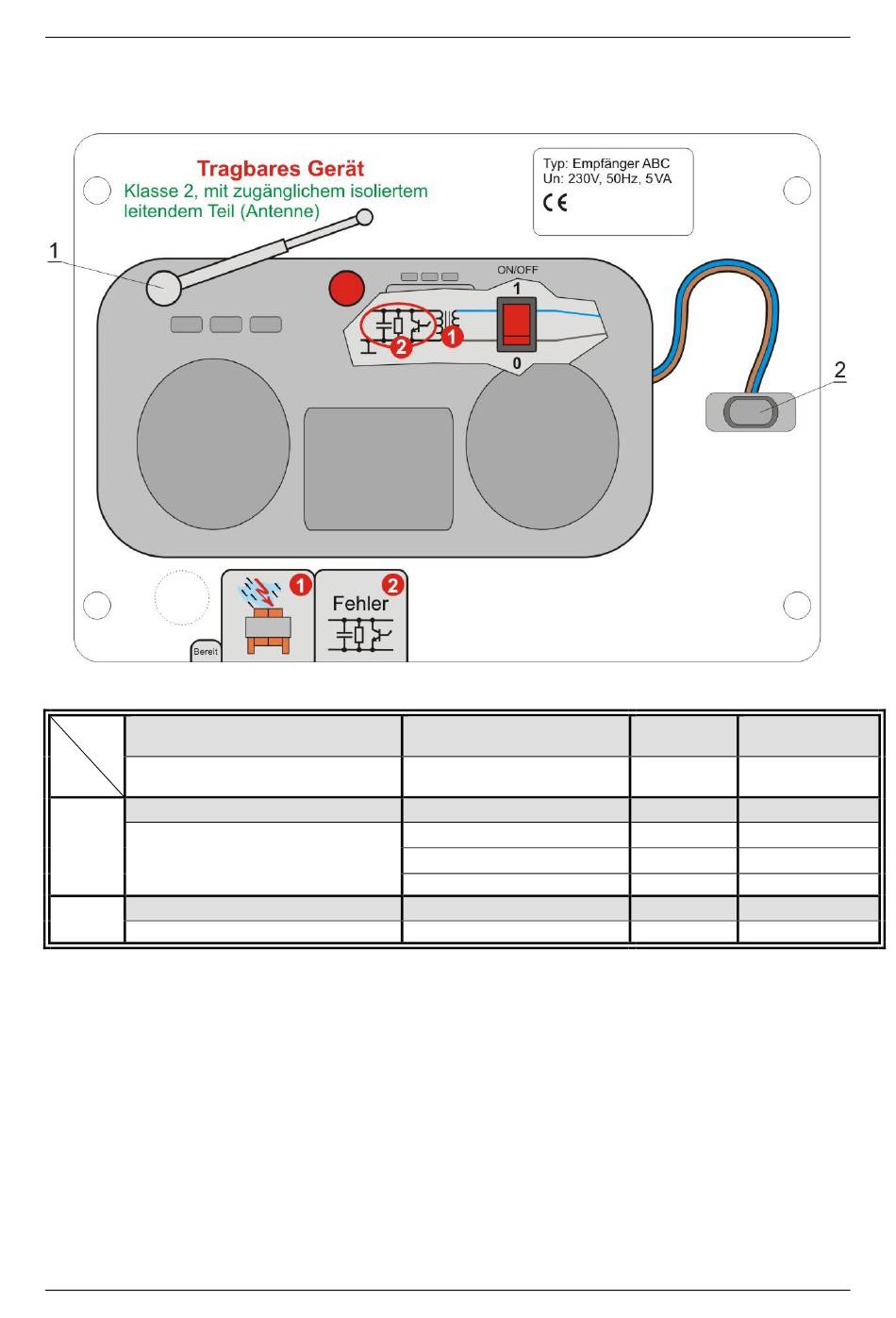

5.3. Tragbares Gerät der Klasse II – Radioempfänger
Simuliert
Simulation zwischen Kontakten
Isolationsfehler
Phasenanschluss am Stecker (2)
Fehler 1
und zugängliches isoliertes
Metallteil (1)
Funktionsfehler
Fehler 2
Funktionell
Tabelle 5.2: Beschreibung der simulierten Fehler / zugehörigen Tests
Informationen zu den Demonstrationstafeln
Fehlerwert
Durchgeführte Messung
Fehlerwert
Isolation 500V V= (Sonde)
Berührungsleck 230 V~
Kriechleck (Sonde)
Funktionell
Funktionell
10
Fehler aus- Fehler ein-
geschaltet geschaltet
Fehler aus- Fehler ein-
geschaltet geschaltet
>20 MΩ 238 kΩ
>20 MΩ 0,238 MΩ
0,00 mA 0,97 mA
0,00 mA 0,97 mA
/ Unterbrechungen
/ Unterbrechungen
