VISUALIZZAZIONE FUNZIONE AUTO INDIRIZZAMENTO ATTIVA

Il ricevitore VMF-RIC se abbinato ai termostati VMF-E19/E19I, T-TOUCH
può essere interessato nella funzione di auto indirizzamento. Questa fun-
zionalità è attivabile attraverso dei comandi specifici inviati attraverso la
seriale di supervisione dei termostati stessi. La procedura di indirizza-

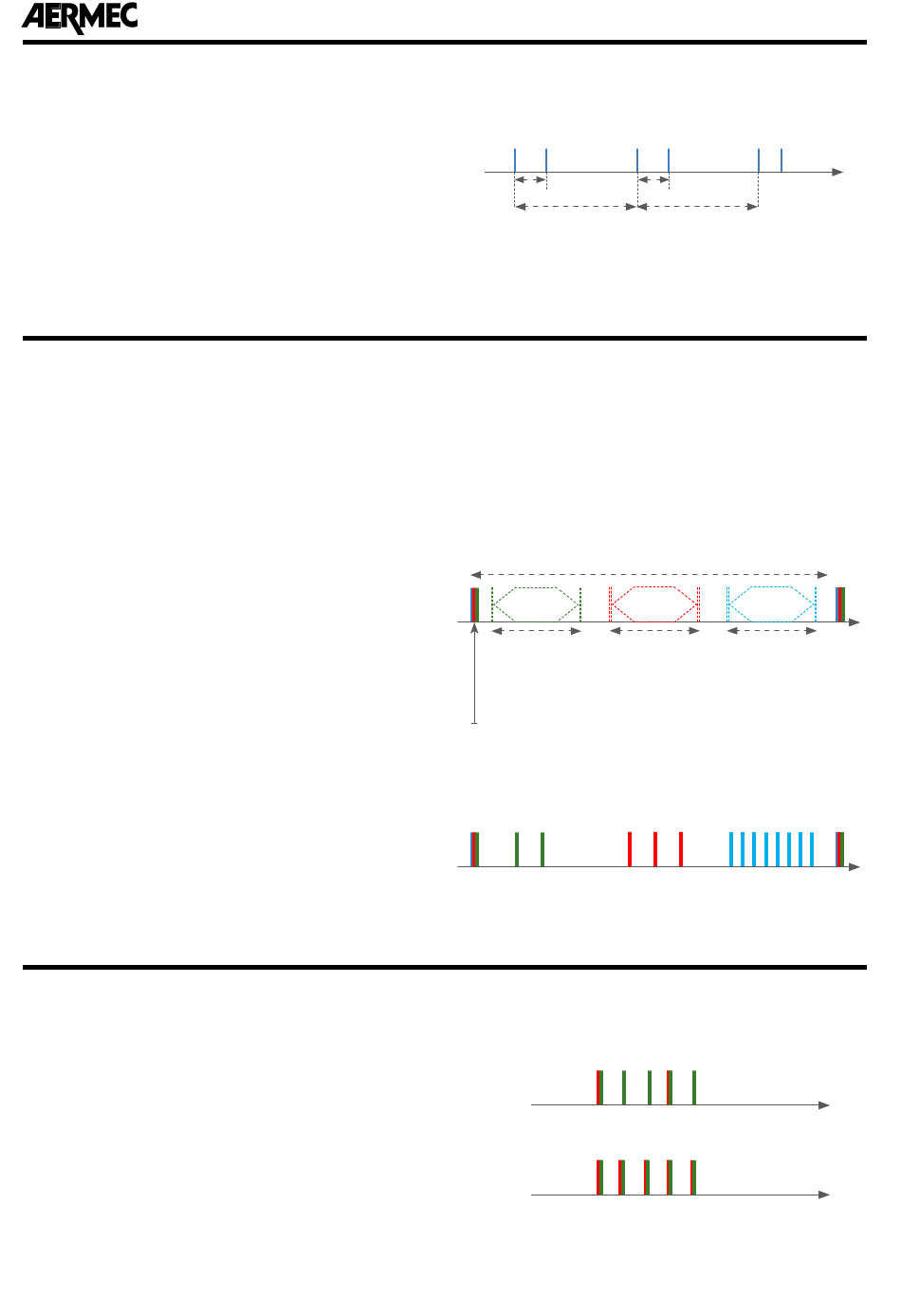

mento è visualizzata dal VMF-RIC attraverso il lampeggio del led blu, vedi
Figura a fianco:
Per far associare l'indirizzo seriale al termostato e chiudere la procedura
di indirizzamento si deve inviare tramite il VMF-IR dei comandi di cambio
modo di funzionamento (pressione del tasto MODE). Al termine della
procedura di indirizzamento il VMF-RIC inizierà a visualizzare l'indirizzo
seriale associato come descritto nel paragrafo seguente

VISUALIZZAZIONI INDIRIZZO SERIALE

L'interfaccia VMF-RIC permette al termostato a cui è connessa di poter far
visualizzare l'indirizzo modbus associato al controllore stesso.
Tale visualizzazione può intervenire in uno dei seguenti casi:
• Fine della procedura di indirizzamento del termostato
• Forzatura della visualizzazione dell'indirizzo modbus
Per una corretta interpretazione dell'indirizzo del termostato si deve con-
siderare il significato delle diverse colorazione del led:
Lampeggi in verde → numero delle centinaia
•
Lampeggi in rosso → numero delle decine
•
Lampeggi in blu → numero delle unità
•
La sequenza di visualizzazione dell'indirizzo è così composta:
Esempio di sequenza di visualizzazione dell'indirizzo 239:

VISUALIZZAZIONI ALLARMI

L'interfaccia VMF-RIC se connessa ai termostati dedicati al controllo dei
ventilconvettori o delle travi fredde prevede la visualizzazione dei seguen-
ti allarmi:
7
A V M F R I C U J 2 3 1 1 5 5 8 0 2 0 0 _ 0 1
0,2 S
1,2 S
SEQUENZA VISUALIZZAZIONE INDIRIZZO SERIALE MODBUS
Sequenza lampeg- Sequenza lampeg-
gio verde per indi- gio rosso per indi-
care la cifra delle care la cifra delle
centinaia decine
Lampeggio blu-rosso-verde che indica l'inizio della sequenza di visualizzazione.
PRESENZA ALLARME INVERTER
ERRORE DI COMUNICAZIONE CON IL TERMOSTATO
TEMPO
0,2 S
Sequenza lampeg-
gio blu per indica-
re la cifra delle
unità
TEMPO
TEMPO
TEMPO
TEMPO
