VMFCRP Gestione zone • VMFCRP Zone management •
Gestione zone • VMFCRP Zone manag
VMFCRP Gestion des zones • VMFCRP Steuerung der Berei-
estion des zones • VMFCRP Steuerung
che • VMFCRP Gestión zonas
che • VMFCRP Gestión zonas
VMF_CRP
IT
GB
FR
DE
ES
pag. 4
pag. 13
pag. 21
pag. 29
pag. 37
VMFCRP_5152950_01

Werbung

loading

Verwandte Anleitungen für AERMEC VMF_CRP

Inhaltszusammenfassung für AERMEC VMF_CRP

  • Seite 1 Gestione zone • VMFCRP Zone manag VMFCRP Gestion des zones • VMFCRP Steuerung der Berei- estion des zones • VMFCRP Steuerung che • VMFCRP Gestión zonas che • VMFCRP Gestión zonas VMF_CRP pag. 4 pag. 13 pag. 21 pag. 29 pag.
  • Seite 3 VMFCRP Gestione zone La scheda di espansione ingressi/uscite pCOE può essere utilizzata nel nel sistema VMF, oppure nel sistema WRL, sono riportari in seguito gli schemi elettrici delle diverse configurazioni. Legenda Descrizione Modulo accessorio sistemi VMF per il con- VMF CRP 1 trollo di: caldaia, 3 recuperatori di calore e 3 sonde qualità...
  • Seite 4 SISTEMA VMF FUSE 1.25A 25VA 230V~50Hz VOC (1) VOC (2) VOC (3) BOILER REC (1) REC (2) REC (3) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A 0.34 mm (AWG 22) MAX 30m 1.5 mm (AWG 16) MAX 30m VMF CRP (1) Serial Address: ATTENZIONE: uscite con solo isolamento principale.
  • Seite 5 SISTEMA VMF Nel caso l’installazione preveda più di un modulo VMF CRP, si consiglia FUSE 1.25A di utilizzare un trasformatore dedicato per l’alimentazione di ogni mo- dulo. 15VA 230V~50Hz P (1) P (2) P (3) P (4) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 6 SISTEMA VMF Nel caso l’installazione preveda più di un modulo VMF CRP, si consiglia FUSE 1.25A di utilizzare un trasformatore dedicato per l’alimentazione di ogni mo- dulo. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 7 SISTEMA VMF Nel caso l’installazione preveda più di un modulo VMF CRP, si con- FUSE 1.25A siglia di utilizzare un trasformatore dedicato per l’alimentazione di ogni modulo. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 8 SISTEMA WRL Il sistema WRL puo utilizzare delle delle schede di espansione pCOE e STA/H per gestire le zone 2 e 3 o per altri accessori. Tutte le schede sono controllate tramite il protocollo modbus TABELLA DISPOSITIVI CONTROLLATI IN MODBUS I dispositivi saranno tutti posti sullo stesso cavo in modo seriale.
  • Seite 9 SISTEMA WRL WRL - SCHEMA ELETTRICO pCOe pCOe Zona 2 e Zona 3 Valvola stanza 1 Valvola stanza 2 Deumidifi catore Pompa zona Pompa zona Valvola Stanza 1 Valvola Stanza 2 Deumidificatore MAX 230V-2A MAX 230V-2A MAX 230V-2A MAX 230V-2A 1,5 mm (AWG 16) max 30m Sonda temperatura di...
  • Seite 10 SISTEMA WRL WRL - SCHEMA ELETTRICO pCOe pCOe Zona 2 e Zona 3 Pompa Drycooler Pompa Drycooler MAX 230V-2A 1,5 mm (AWG 16) max 30m Sonda temperatura acqua Alimentazione pCOe Alimentazione pCOe Sonda temperatura acqua drycooler (max 30m) drycooler (max 30m) Accessori: Accessori expansion board...
  • Seite 11 VMFCRP Management zone The expansion boards input/output pCOE can be used with VWF/WRL systems are fol- lowed by the electrical boards different configurations. Description VMF systems accessory module for the VMF CRP 1 control of: boiler, 3 heat recovery units and 3 air quality probes (VOC probe) VMF systems accessory module for the VMF CRP 2...
  • Seite 12 SYSTEM VMF FUSE 1.25A 25VA 230V~50Hz VOC (1) VOC (2) VOC (3) BOILER REC (1) REC (2) REC (3) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A 0.34 mm (AWG 22) MAX 30m 1.5 mm (AWG 16) MAX 30m VMF CRP (1) Serial Address: ATTENTION: output with only main isolation.
  • Seite 13 SYSTEM VMF In the case installation system does not have a VMF CRP module, it is FUSE 1.25A recommended to use a transformer dedicated to powered modules. 15VA 230V~50Hz P (1) P (2) P (3) P (4) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 14 SYSTEM VMF In the case installation system does not have a VMF CRP module, it is FUSE 1.25A recommended to use a transformer dedicated to powered modules. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 15 SYSTEM VMF In the case installation system does not have a VMF CRP module, it FUSE 1.25A is recommended to use a transformer dedicated to powered mod- ules. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 16 SYSTEM WRL The WRL system can use expansion boards pCOE and STA/H to manage zone 2 and 3 or for other accessories. All the boards are controlled by using the modbus protocol DEVICE TABLE CONTROLLED IN MODBUS The devices will all be located on the same serial cable. ADDRESS TYPE OF SLAVE CONNECTED Zone 1, Room 1 Zone 2, Room 1...
  • Seite 17 SYSTEM WRL WRL - ELECTRIC BOARD pCOe pCOe Zone 2 and Zone 3 Room 1 Valve Dehumnidifi er Room 2 Valve Zone pump Pompa zona Valvola Stanza 1 Valvola Stanza 2 Deumidificatore MAX 230V-2A MAX 230V-2A MAX 230V-2A MAX 230V-2A 1,5 mm (AWG 16) max 30m Area water temperature probe...
  • Seite 18 SYSTEM WRL WRL - ELECTRIC BOARD pCOe pCOe Zone 2 and Zone 3 Drycooler pump Pompa Drycooler MAX 230V-2A 1,5 mm (AWG 16) max 30m pCOe power supply Alimentazione pCOe Drycooler water temperature Sonda temperatura acqua drycooler (max 30m) probe (max 30m) accessories Accessori expansion board...
  • Seite 19 VMFCRP Gestion zones La carte d'expansion entrées/sorties pCOE peut être utilisée dans le système VMF, ou bien dans le système WRL. Ci-dessous sont reportés les schémas électriques des différentes configurations. legend Description Module accessoire pour les systèmes VMF ser- vant au contrôle : une chaudière, 3 récupéra- VMF CRP 1 teurs de chaleur et 3 sondes de qualité...
  • Seite 20 SYSTEME VMF FUSE 1.25A 25VA 230V~50Hz VOC (1) VOC (2) VOC (3) BOILER REC (1) REC (2) REC (3) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A 0.34 mm (AWG 22) MAX 30m 1.5 mm (AWG 16) MAX 30m VMF CRP (1) Serial Address: ATTENTION: sorties...
  • Seite 21 SYSTEME VMF Au cas où l'installation présenterait plusieurs modules VMF CRP, il est FUSE 1.25A conseillé d'utiliser un transformateur exprès pour l'alimentation de chaque module. 15VA 230V~50Hz P (1) P (2) P (3) P (4) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 22 SYSTEME VMF Au cas où l'installation présenterait plusieurs modules VMF CRP, il est FUSE 1.25A conseillé d'utiliser un transformateur exprès pour l'alimentation de chaque module. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 23 SYSTEME VMF Au cas où l'installation présenterait plusieurs modules VMF CRP, il est FUSE 1.25A conseillé d'utiliser un transformateur exprès pour l'alimentation de chaque module. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 24 SYSTEME WRL Le système WRL peut utiliser des cartes d'expansion pCOE et STA/H pour gérer les zones 2 et 3 ou pour d'autres accessoires. Toutes les cartes sont contrôlées à travers le protocole modbus TABLEAU DES DISPOSITIFS CONTROLES DANS MODBUS Les dispositifs seront tous placés sur le même câble, de façon sérielle.
  • Seite 25 SYSTEME WRL WRL - SCHEMA ELECTRIQUE pCOe pCOe Zone 2 et Zone 3 Vanne Pièce 1 Déshumidifi cateur Vanne Pièce 2 Pompe zone Pompa zona Valvola Stanza 1 Valvola Stanza 2 Deumidificatore MAX 230V-2A MAX 230V-2A MAX 230V-2A MAX 230V-2A 1,5 mm (AWG 16) max 30m Sonde température eau de...
  • Seite 26 SYSTEME WRL WRL - SCHEMA ELECTRIQUE pCOe pCOe Zone 2 et Zone 3 Pompe Drycooler Pompa Drycooler MAX 230V-2A 1,5 mm (AWG 16) max 30m Alimentation pCOe Alimentazione pCOe Sonda temperatura acqua Sonde température eau drycooler (max 30m) drycooler (max 30m) Accessoires Accessori expansion board...

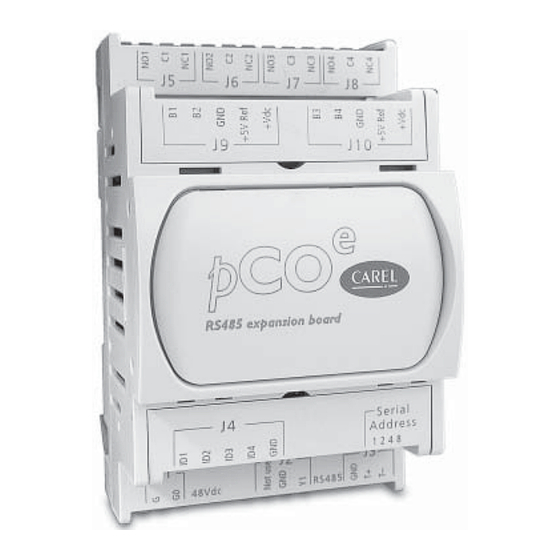

  • Seite 27 VMFCRP Bereichssteuerung Die Erweiterungskarte der Ein- und Ausgänge pCOE kann im VMF-System oder aber im WRL-System verwendet werden. Im Folgenden sind die Schaltpläne der verschie- denen Konfigurationen aufgeführt. Beschreibung Zubehörmodul für VMFSysteme zur Steuerung VMF CRP 1 von: Heizkessel, 3 Wärmerückgewinnern und 3 Luftqualitätsfühlern (VOC-Fühlern) Zubehörmodul für VMFSysteme zur Steuerung von VMF CRP 2...
  • Seite 28 SYSTEM VMF FUSE 1.25A 25VA 230V~50Hz VOC (1) VOC (2) VOC (3) BOILER REC (1) REC (2) REC (3) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A 0.34 mm (AWG 22) MAX 30m 1.5 mm (AWG 16) MAX 30m VMF CRP (1) Serial Address: ACHTUNG: Ausgänge mit le- diglich einer Basisisolierung.
  • Seite 29 SYSTEM VMF Sollte für die Installation mehr als ein VMF CRP Modul vorgesehen sein, FUSE 1.25A empfiehlt sich die Verwendung eines spezifischen Transformators zur Speisung jedes Moduls. 15VA 230V~50Hz P (1) P (2) P (3) P (4) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 30 SYSTEM VMF Sollte für die Installation mehr als ein VMF CRP Modul vorgesehen sein, FUSE 1.25A empfiehlt sich die Verwendung eines spezifischen Transformators zur Speisung jedes Moduls. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 31 SYSTEM VMF Sollte für die Installation mehr als ein VMF CRP Modul vorgesehen FUSE 1.25A sein, empfiehlt sich die Verwendung eines spezifischen Transforma- tors zur Speisung jedes Moduls. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 32 SYSTEM WRL Das WRL-System kann Erweiterungskarten des Typs pCOE und STA/H verwenden, um die Bereiche 2 und 3 oder anderes Zubehör zu steuern. Alle Karten werden über das ModBus-Protokoll kontrolliert TABELLE DER IN MODBUS KONTROLLIERTEN GERÄTE Alle Geräte werden seriell am selben Kabel angeordnet. ADRESSEN TYP DES ANGESCHLOSSENEN SLAVE Bereich 1, Raum 1 Bereich 2, Raum 1...
  • Seite 33 SYSTEM WRL WRL - SCHALTPLAN pCOe pCOe Bereich 2 und Bereich 3 Ventil Raum 1 Entfeuchter Ventil Raum 2 Pumpe Bereich Pompa zona Valvola Stanza 1 Valvola Stanza 2 Deumidificatore MAX 230V-2A MAX 230V-2A MAX 230V-2A MAX 230V-2A 1,5 mm (AWG 16) max 30m Wassertemperatursonde des Sonda temperatura acqua...
  • Seite 34 SYSTEM WRL WRL - SCHALTPLAN pCOe pCOe Bereich 2 und Bereich 3 Pumpe Drycooler Pompa Drycooler MAX 230V-2A 1,5 mm (AWG 16) max 30m Versorgung pCOe Alimentazione pCOe Wassertemperatursonde Sonda temperatura acqua drycooler (max 30m) Drycooler (max. 30m) Zubehör Accessori expansion board ON 1 2 3 4 Serial...
  • Seite 35 VMFCRP Control de zonas La tarjeta de expansión de entradas/salidas pCOE puede ser utilizada en el sistema VMF, o en el sistema WRL. A continuación se detallan los esquemas eléctricos de las distintas configuraciones. leyenda Descripción Módulo accesorio sistemas VMF para el control de: VMF CRP 1 calderas, 3 recuperadores de calor y 3 sondas de cali- dad del aire (sondas VOC)
  • Seite 36 SISTEMA VMF FUSE 1.25A 25VA 230V~50Hz VOC (1) VOC (2) VOC (3) BOILER REC (1) REC (2) REC (3) MAX 230V~2A MAX 230V~2A MAX 230V~2A MAX 230V~2A 0.34 mm (AWG 22) MAX 30m 1.5 mm (AWG 16) MAX 30m VMF CRP (1) Serial Address: ATENCIÓN: salidas...
  • Seite 37 SISTEMA VMF En el caso de que la instalación prevea más de un módulo VMF CRP, FUSE 1.25A se aconseja utilizar un transformador específico para la alimentación de cada módulo. 15VA 230V~50Hz P (1) P (2) P (3) P (4) MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 38 SISTEMA VMF En el caso de que la instalación prevea más de un módulo VMF CRP, FUSE 1.25A se aconseja utilizar un transformador específico para la alimentación de cada módulo. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 39 SISTEMA VMF En el caso de que la instalación prevea más de un módulo VMF FUSE 1.25A CRP, se aconseja utilizar un transformador específico para la ali- mentación de cada módulo. 15VA 230V~50Hz P (9) P (10) P (11) P (12) MAX 230V~2A MAX 230V~2A MAX 230V~2A...
  • Seite 40 SISTEMA WRL El sistema WRL puede utilizar tarjetas de expansión pCOE y STA/H para gestionar las zonas 2 y 3 o para otros accesorios. Todas las tarjetas son controladas a través del protocolo modbus TABLA DE DISPOSITIVOS CONTROLADOS EN MODBUS Los dispositivos se colocarán todos en el mismo cable de manera serial.
  • Seite 41 SISTEMA WRL WRL - ESQUEMA ELÉCTRICO pCOe pCOe Zona 2 y Zona 3 Válvula sala 1 Deshumifi cador Válvula sala 2 Bomba zona Pompa zona Valvola Stanza 1 Valvola Stanza 2 Deumidificatore MAX 230V-2A MAX 230V-2A MAX 230V-2A MAX 230V-2A 1,5 mm (AWG 16) max 30m Sonda de temperatura del...
  • Seite 42 SISTEMA WRL WRL - ESQUEMA ELÉCTRICO pCOe pCOe Zona 2 y Zona 3 Bomba Drycooler Pompa Drycooler MAX 230V-2A 1,5 mm (AWG 16) max 30m Alimentación pCOe Alimentazione pCOe Sonda de temperatura del agua Sonda temperatura acqua drycooler (max 30m) drycooler (máx.
