VISUALIZACIÓN FUNCIÓN DIRECCIONAMIENTO AUTOMÁTICO ACTIVA
El receptor VMF-RIC cuando se combina con los termostatos VMF-E19/
E19I, T-TOUCH puede interesarse por la función de direccionamiento
automático. Esta funcionalidad se puede activar a través de comandos
específicos enviados a través del serial de supervisión de los mismos

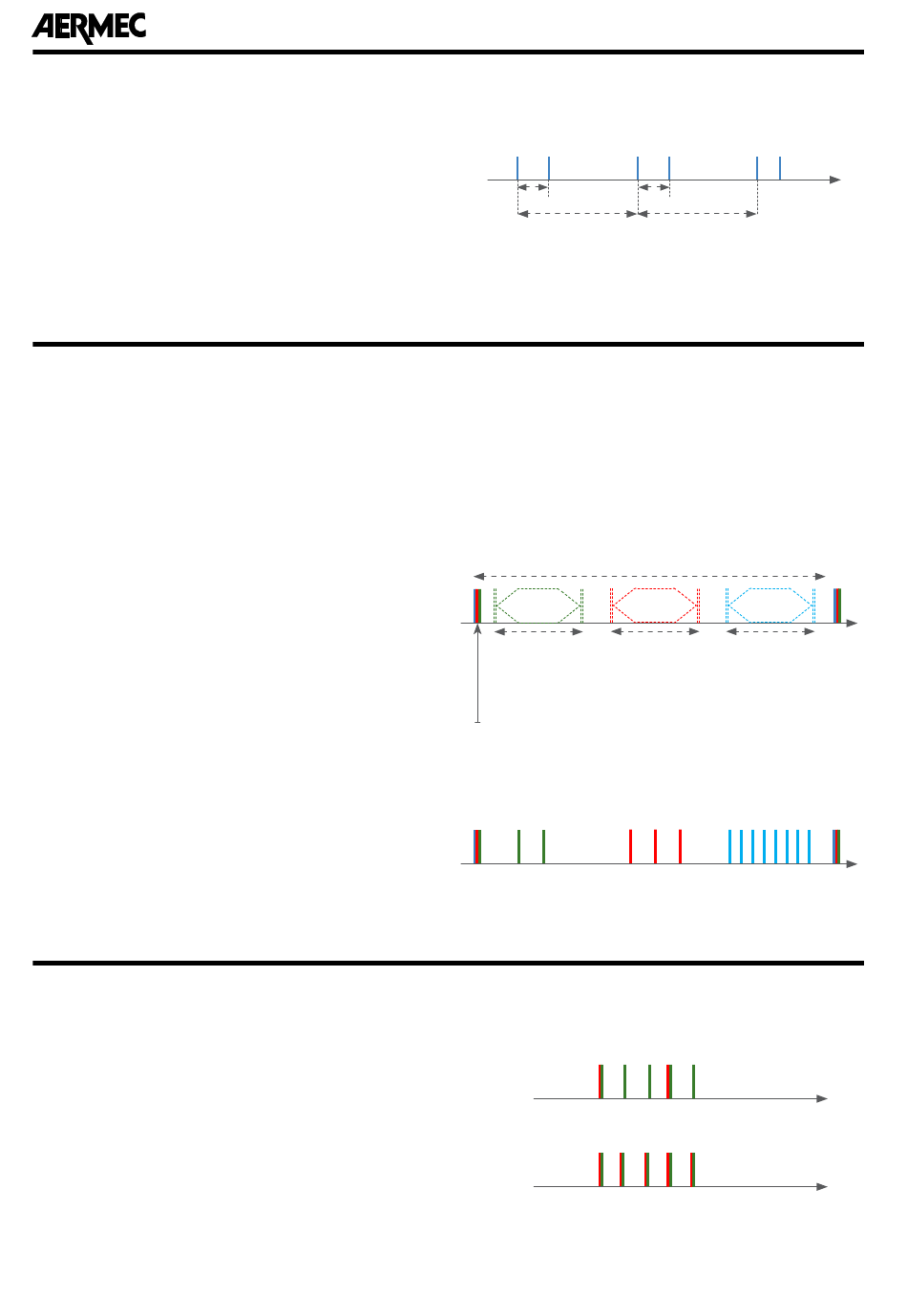

termostatos. El procedimiento de direccionamiento es visualizado por
el VMF-RIC a través del parpadeo del led azul, ver la figura de al lado:
Para tener la dirección serial asociada al termostato y cerrar el procedi-
miento de direccionamiento, es necesario enviar mandos de cambio de
modo de funcionamiento a través del VMF-IR (pulsando la tecla MODE).
Al final del procedimiento de direccionamiento, el VMF-RIC iniciará a
mostrar la dirección serial asociada como se describe en el siguiente
apartado
VISUALIZACIONES DIRECCIÓN SERIAL
La interfaz VMF-RIC permite que el termostato al que está conectado
visualice la dirección modbus asociada al propio controlador.
Esta visualización puede aparecer en uno de los siguientes casos:
Fin del procedimiento de direccionamiento del termostato
Forzamiento de la visualización de la dirección modbus
Para una correcta interpretación de la dirección del termostato, hay
que tener en cuenta el significado de los diferentes colores del led:
Parpadeos en verde → número de las centenas
Parpadeos en rojo → número de las decena
Parpadeos en azul → número de las unidades
La secuencia de visualización de la dirección está compuesta así:
Ejemplo de secuencia de visualización de la dirección 239:
VISUALIZACIÓN ALARMAS
La interfaz VMF-RIC, cuando se conecta a los termostatos dedicados al
control de los ventiloconvectores o de las vigas frías, prevé la visualiza-
ción de las siguientes alarmas:
31
A V M F R I C U J 2 3 1 1 5 5 8 0 2 0 0 _ 0 1
0,2 S
1,2 S
SECUENCIA DE VISUALIZACIÓN DE LA DIRECCIÓN SERIAL MODBUS
Secuencia de par-
Secuencia de par-
padeo verde para
padeo rojo para
indicar la cifra de
indicar la cifra de
las centenas
las decenas
Parpadeo azul-rojo-verde que indica el inicio de la secuencia de visualización.
PRESENCIA DE ALARMA DEL INVERTER
ERROR DE COMUNICACIÓN CON EL TERMOSTATO
TIEMPO
0,2 S
Secuencia de par-
padeo azul para
indicar la cifra de
las unidades
TIEMPO
TIEMPO
TIEMPO
TIEMPO
