ANZEIGE AUTOMATISCHE ADRESSIERUNGSFUNKTION AKTIV

In Verbindung mit den Thermostaten VMF-E19/E19I, T-TOUCH kann der
VMF-RIC-Empfänger an der automatischen Adressierungsfunktion
beteiligt sein. Diese Funktion kann durch spezifische Steuerungen akti-
viert werden, die über die serielle Schnittstelle des
Überwachungssystems der Thermostate gesendet werden. Das

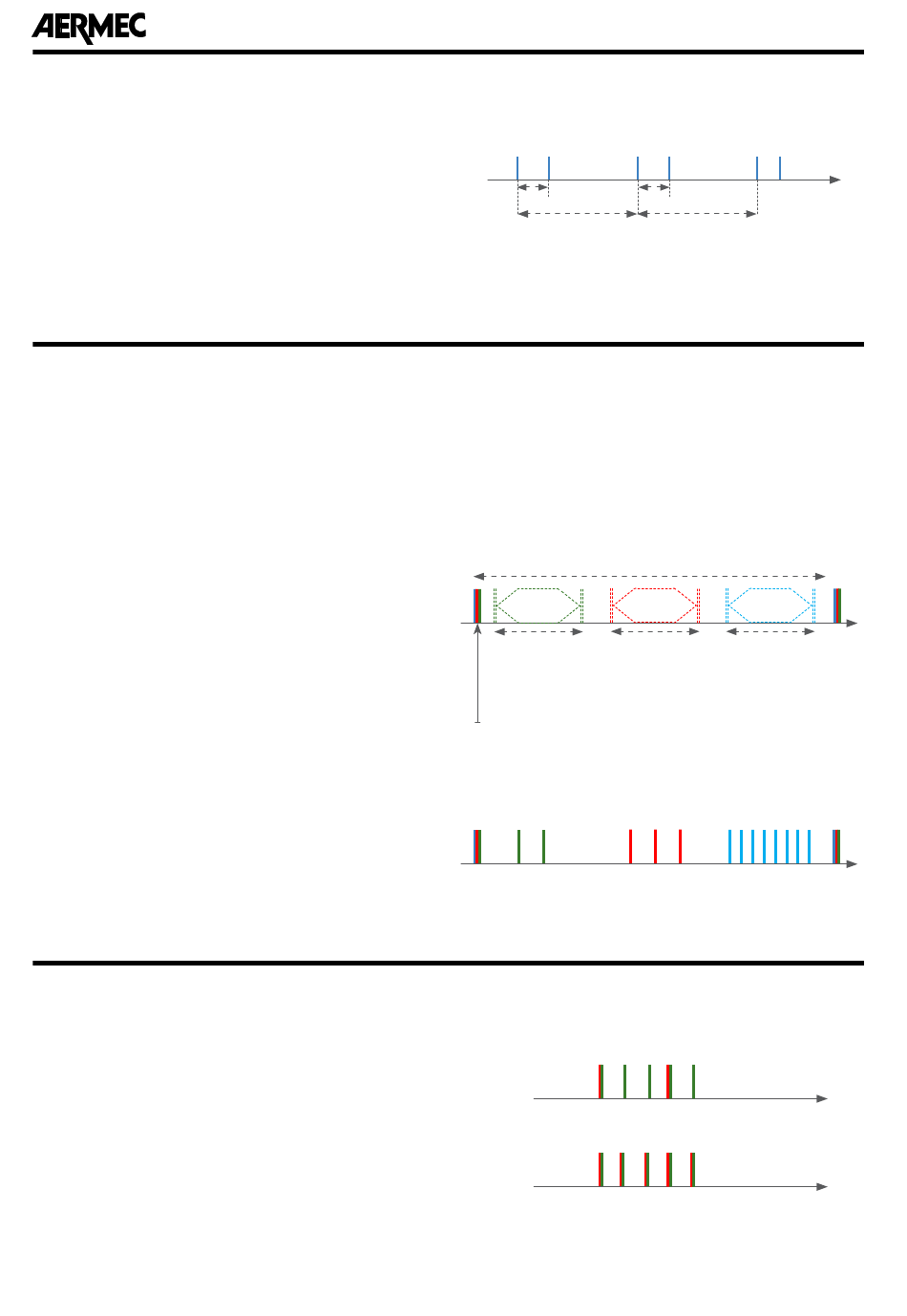

Adressierungsverfahren wird vom VMF-RIC durch das Blinken der blau-
en LED angezeigt, siehe seitliche Abbildung:
Um die serielle Adresse dem Thermostat zuzuordnen und das
Adressierungsverfahren abzuschließen, ist es notwendig, Steuerungen
über das VMF-IR zu senden, um den Betriebsmodus zu ändern (Drücken
der MODE-Taste). Nach Ende des Adressierungsverfahrens beginnt das
VMF-RIC mit der Anzeige der zugehörigen seriellen Adresse, wie im fol-
genden Abschnitt beschrieben

ANZEIGEN SERIELLE ADRESSE

Die VMF-RIC-Schnittstelle ermöglicht dem Thermostat, an den sie ange-
schlossen ist, die Anzeige der mit der Steuerung verbundenen
Modbus-Adresse.
Diese Anzeige erfolgt in folgenden Fällen:
• Ende des Adressierungsverfahrens des Thermostaten
• Umschaltung der Anzeige der Modbus-Adresse
Um die Adresse des Thermostats richtig zu interpretieren, muss die
Bedeutung der verschiedenen LED-Farben beachtet werden:
Grünes Blinklicht → Anzahl der Hunderter
•
Rotes Blinklicht → Anzahl der Zehner
•
Blaues Blinklicht → Anzahl der Einheiten
•
Die Sequenz der Adressanzeige ist wie folgt:
Beispiel einer Anzeigesequenz der Adresse 239:

ANZEIGEN DER ALARME

Die VMF-RIC-Schnittstelle ermöglicht bei Anschluss an Thermostate für
die Steuerung von Gebläsekonvektoren oder Kühlbalken die Anzeige
der folgenden Alarme:
25
A V M F R I C U J 2 3 1 1 5 5 8 0 2 0 0 _ 0 1
0,2 S
1,2 S
ANZEIGESEQUENZ DER SERIELLEN MODBUS-ADRESSE
Grüne Blinksequenz Rote Blinksequenz
zur Anzeige der zur Anzeige der
Anzahl der Anzahl der Zehner
Hunderter
Blau-rot-grünes Blinken zur Signalisierung des Anfangs der Anzeigesequenz.
ANLIEGEN INVERTERALARM
KOMMUNIKATIONSFEHLER MIT DEM THERMOSTATEN
ZEIT
0,2 S
Blaue Blinksequenz
zur Anzeige der
Anzahl der
Einheiten
ZEIT
ZEIT
ZEIT
ZEIT
