AFFICHAGE FONCTION D'AUTO-ADRESSAGE ACTIVÉE
Le récepteur VMF-RIC associé aux thermostats VMF-E19/E19I, T-TOUCH
peut être intéressé par la fonction d'auto-adressage. Cette fonctionnali-
té peut être activée par des commandes spécifiques envoyées via la
supervision sérielle des thermostats eux-mêmes. La procédure d'adres-

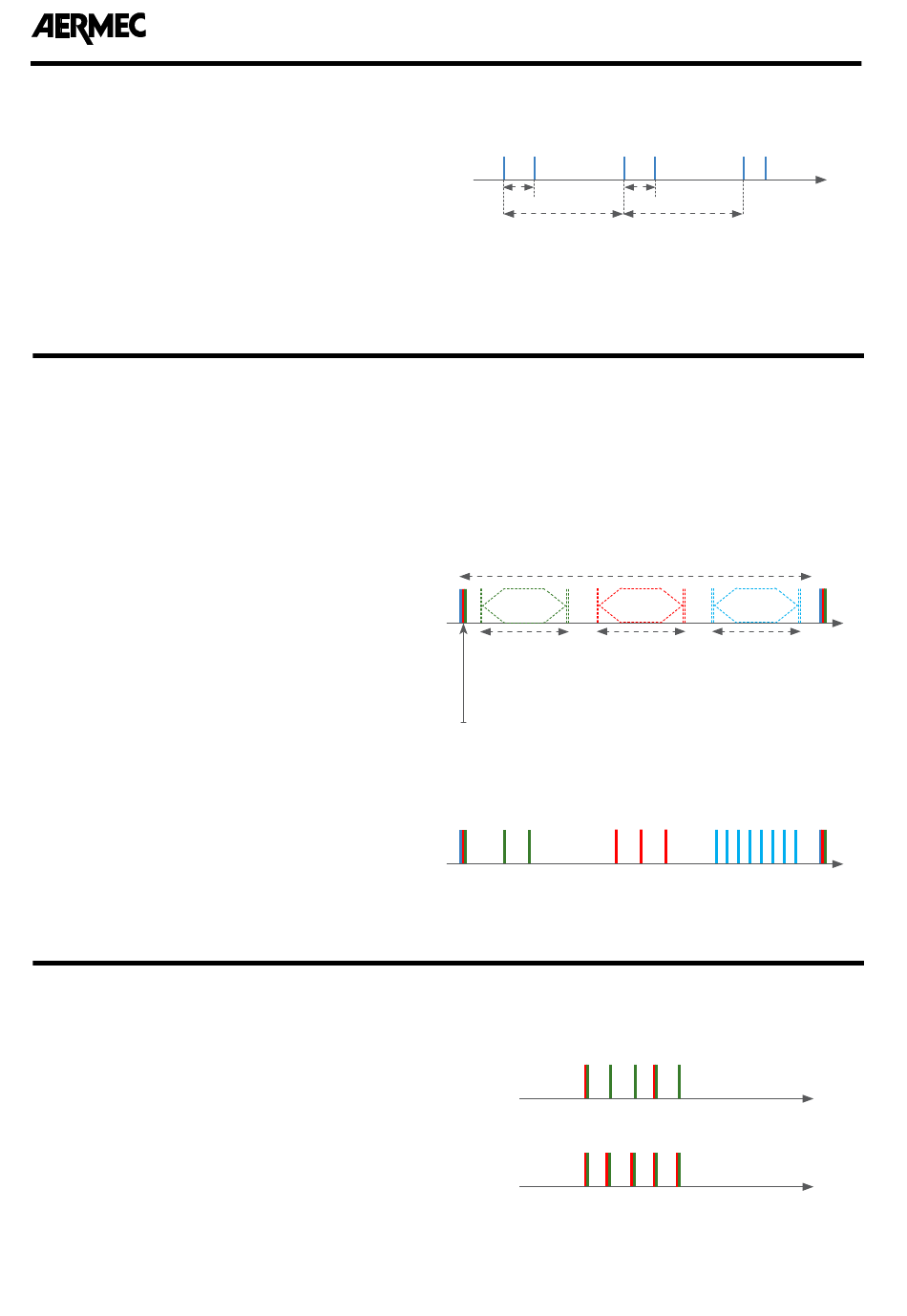

sage est affichée par le VMF-RIC par le clignotement de la LED bleue,
voir figure ci-contre :
Afin d'avoir l'adresse série associée au thermostat et de clore la procé-
dure d'adressage, il est nécessaire d'envoyer des commandes via le
VMF-IR pour changer le mode de fonctionnement (en appuyant sur la
touche MODE). Au terme de la procédure d'adressage, le VMF-RIC com-
mencera à afficher l'adresse sérielle associée comme décrit dans le
paragraphe suivant
AFFICHAGES ADRESSE SÉRIELLE
L'interface VMF-RIC permet au thermostat auquel elle est connectée
d'afficher l'adresse Modbus associée au contrôleur lui-même.
Cet affichage peut se produire dans l'un des cas suivants :
• Fin de la procédure d'adressage du thermostat
• Forçage de l'affichage de l'adresse Modbus
Pour une interprétation correcte de l'adresse du thermostat, il faut tenir
compte de la signification des différentes couleurs de la LED :
Clignotements en vert → nombre de centaines
•
Clignotements en rouge → nombre de dizaines
•
Clignotements en bleu → nombre d'unités
•
La séquence d'affichage de l'adresse est la suivante :
Exemple de séquence d'affichage de l'adresse 239 :

AFFICHAGE ALARMES

L'interface VMF-RIC, lorsqu'elle est connectée à des thermostats dédiés
au contrôle de ventilo-convecteurs ou de poutres froides, permet l'affi-
chage des alarmes suivantes :
19
A V M F R I C U J 2 3 1 1 5 5 8 0 2 0 0 _ 0 1
0,2 S
1,2 S
SÉQUENCE D'AFFICHAGE DE L'ADRESSE SÉRIELLE MODBUS
Séquence de cli- Séquence de cli-
gnotement vert gnotement rouge
pour indiquer le pour indiquer le
chiffre des cen- chiffre des
taines dizaines
Clignotement bleu-rouge-vert indiquant le début de la séquence d'affichage.
PRÉSENCE ALARME INVERTER
ERREUR DE COMMUNICATION AVEC LE THERMOSTAT
TEMPS
0,2 S
Séquence de cli-
gnotement bleu
pour indiquer le
chiffre des unités
TEMPS
TEMPS
TEMPS
TEMPS
