Vor der Ausführung von Wartungsarbeiten aufmerksam die Angaben aus Abschnitt 7.1 durchlesen.
ö
LwechseL
Den ersten Ölwechsel nach 500 Betriebsstunden und an-
schließend alle 2500 Betriebsstunden, mindestens jedoch einmal
jährlich, vornehmen. Bei seltener Benutzung des Kompressors,
das heißt wenige Stunden im Laufe des Tages, sollte der Ölwec-
hsel alle 6 Monate vorgenommen werden.

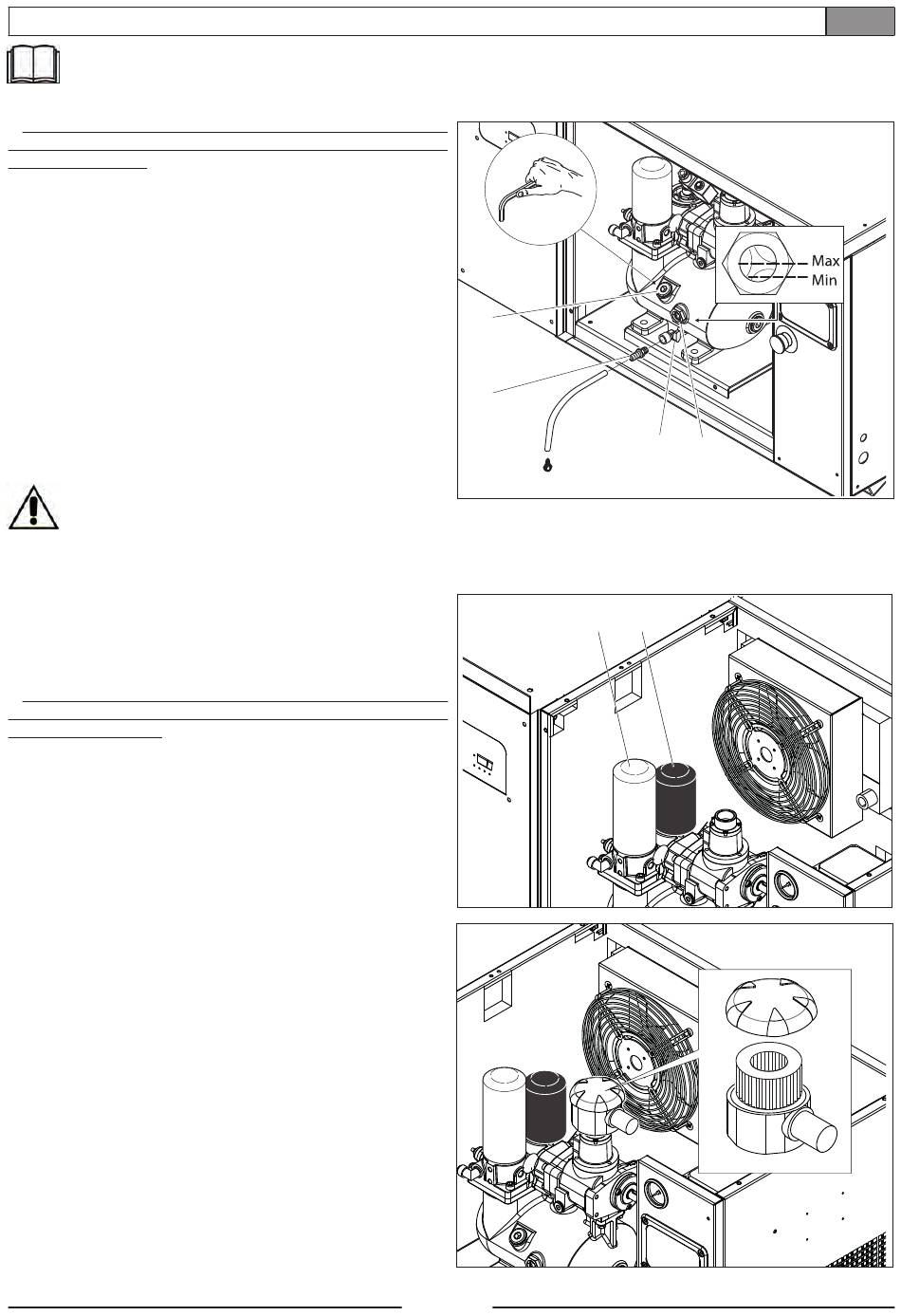

Öffnet man den Hahn 3, beginnt das Öl aus dem Schraube-
naggregat herauszufliesen.
Deshalb einen Schlauch und ein Gefäß zum Auffangen des Öls
bereitstellen.
Den Stopfen 1 an der Basis der Schraubengruppe abschrauben.
Einen Bajonettanschluss anschrauben 2 (im Lieferumfang des
Kompressors enthalten). Den Hahn öffnen 3.
Nach erfolgter Entleerung den Hahn 2 schließen und den Bajo-
nettanschluss abmontieren.
Öl bis zum Mitte-level Indikator 4 nachfüllen. Dann den Ver-
schluss 1 wieder anschrauben und den
Kompressor schließen.
Nach dem Wechsel des Öls und des Ölfilters den
Kompressor circa 5 Minuten laufen lassen, wieder aus-
schalten und den Ölstand kontrollieren. Öl nachfüllen,
falls notwendig.
Den Ölstand monatlich kontrollieren.
Vermischen Sie niemals verschiedene Ölsorten miteinander;
deshalb muss bei jedem Ölwechsel sichergestellt sein, dass der
Ölkreis jeweils vollkommen entleert ist; dabei stets auch den ent-
sprechenden Filter ersetzen.
e
ö
rsatz des
LfiLtereinsatzes
Den Öleinsatz erstmals nach 500 Betriebsstunden und an-
schließend alle 2500-3000 Betriebsstunden bzw. bei jedem
Ölwechsel vornehmen.
Die Rückwand öffnen.
Den Filtereinsatz A mit Hilfe einer Kettenzange herausnehmen
und einen neuen Einsatz anbringen.
Vor dem Einschrauben des Filtereinsatzes die Dichtung ölen.
Den neuen Filtereinsatz von Hand einschrauben.
e
e
rsatz des
ntöLerfiLtereinsatzes
Den Filtereinsatz B mit Hilfe einer Kettenzange herausnehmen
und durch einen neuen ersetzen.
Vor dem Einschrauben des Filtereinsatzes die Dichtung ölen.
Den neuen Filtereinsatz von Hand einschrauben.
e
L
rsatz des
uftfiLtereinsatzes
Deckel abnehmen.
Den Einsatz des Luftfilters austauschen.
7.w
k
artung des
21
ompressors
1
2
B
A
3
4
DE
