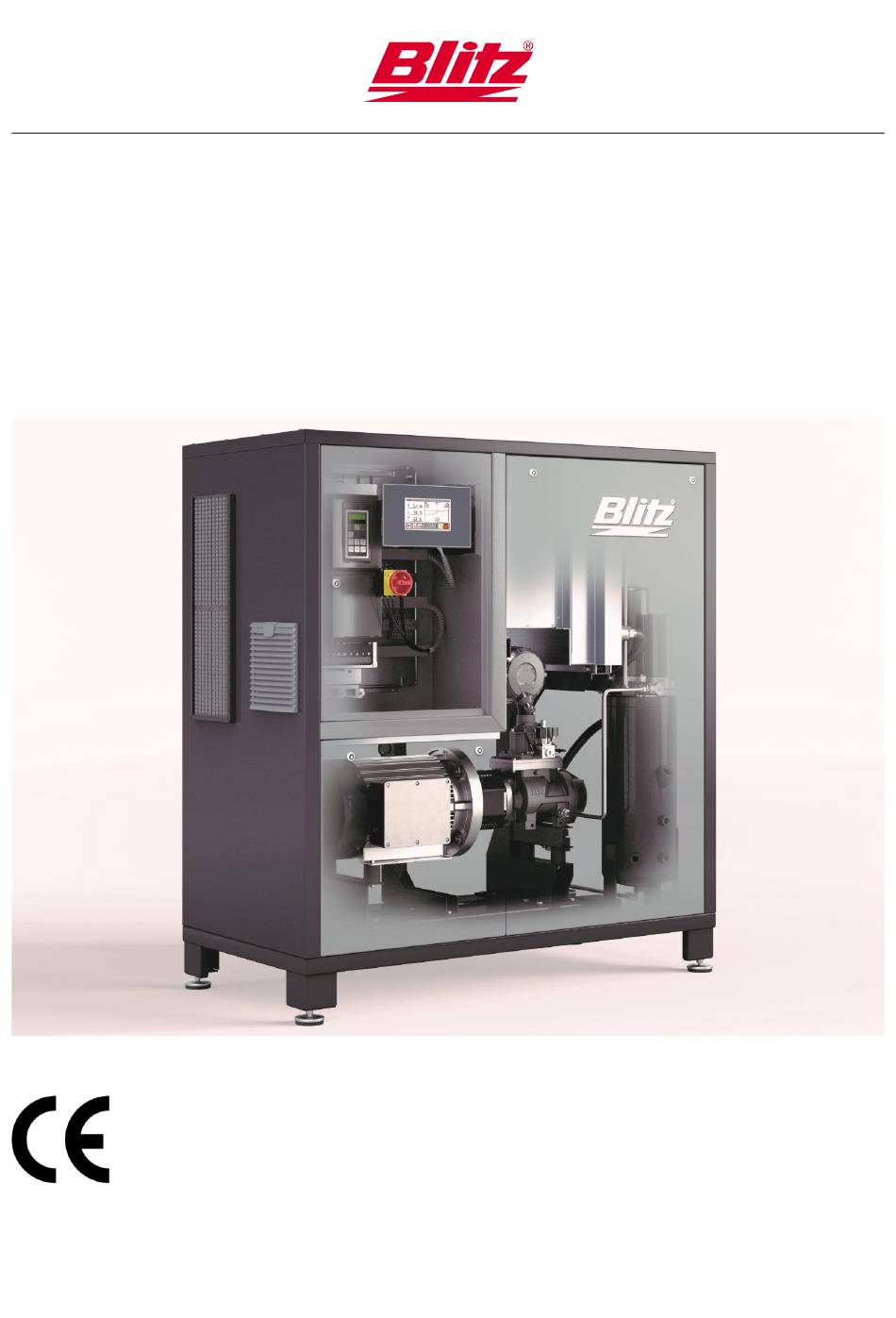

- Seite 1 Betriebsanleitung Monsun Dynamic Anleitung-Nr.: 125250 Vor Beginn aller Arbeiten Betriebsanleitung lesen! Revision: Dies ist die Originalanleitung in Deutsch. 09.08.2018 Stand: BA Monsun Dynamic_DE-B Eigene Änderungen...
-
Seite 2: Übersicht
Übersicht Monsun Dynamic Abbildung 15-30 KW weitere Baureihen können leicht abweichend sein Pos. Benennung Frequenzumrichter (Im Schaltschrank) Radiallüfter Kombikühler Feinabscheider außenliegend Ölfilter Ölbehälter Schraubenverdichter Glocke mit Schutzblech DS-Motor Ansaugfilter Hauptschalter Steuerung Procon 4.0... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ......................5 Informationen zu dieser Betriebsanleitung ................5 Informationen für den Anlagenbetreiber ................... 5 Verwendete Warn- und Hinweissymbole .................. 5 Sicherheit (neuer unterpunkt) ................6 Bestimmungsgemäße Verwendung ..................6 Bestimmungswidrige Verwendung ................... 6 Persönliche Schutzausrüstung ....................6 Gefahrenhinweise ........................ - Seite 4 Monsun Dynamic Allgemeines Ansaugfilter wechseln ......................23 Filtermatte tauschen ....................... 23 Kühler reinigen ........................24 Wartungsplan .......................... 25 Störungen und Fehler ..................26 Außerbetriebnahme und Entsorgung ..............29 Sonstiges ......................29 Information über Grösse, Gewicht, Anschluss, Ölfüllmenge ..........29 Weitere technische Informationen………………………………………………….30 EG –...
-
Seite 5: Allgemeines
Monsun Dynamic Allgemeines Allgemeines Informationen zu dieser Betriebsanleitung HINWEIS Lesen Sie die Anleitung sorgfältig durch, um Gefahren und Sachschäden zu vermeiden. Beachten Sie bitte folgendes: Die Betriebsanleitung ist für alle Benutzer griffbereit aufzubewahren. Machen Sie sich eingehend mit den Sicherheitsbestimmungen vertraut. -
Seite 6: Sicherheit (Neuer Unterpunkt)
Monsun Dynamic Sicherheit Sicherheit Bestimmungsgemäße Verwendung Die Anlage ist ausschliesslich zur Drucklufterzeugung vorgesehen Für den bestimmungsgemäßen Einsatz sind die Einhaltung der Betriebs-, Wartungs- und Instandhaltungsbedingungen des Herstellers sowie Reparaturleitfäden notwendig. Durch Nichtbeachtung der Warnhinweise oder durch Bestimmungswidrigen Gebrauch der Anlage können Personen oder Sachschäden entstehen. -
Seite 7: Sicherheitseinrichtungen
Monsun Dynamic Transport und Lagerung Sicherheitseinrichtungen WARNUNG! Niemals Sicherheitseinrichtungen • Entfernen • Verändern • Außer Betrieb setzen Gehäuse mit Türen Schaltschranktür Hauptschalter mit Not-Aus-Funktion Abdeckung Antrieb Sicherheitsventil Gerät außer Betrieb nehmen WARNUNG! Kompressor vor jedem Aufstellen, Ändern der Einsatzbedingungen und der Betriebsweise, vor jeder Wartung, Inspektion und Reparatur stets zuerst außer Betrieb... -
Seite 8: Lagerung
Monsun Dynamic Montage Lagerung Den Kompressor an einem sauberen und trockenen Ort frostfrei bis max. +50°C lagern. HINWEIS Informationen zur Inbetriebnahme nach längerem Stillstand finden Sie in Kapitel 5.3. Montage Aufstellbedingungen VORSICHT! Kompressorschaden durch falsche Aufstellung. Lieferung bei Erhalt auf Beschädigungen kontrollieren. -
Seite 9: Elektrischer Anschluss
Monsun Dynamic Betrieb Sorgen sie dafür, dass der Kompressor saubere Luft ohne schädliche Beimengungen ansaugt. Schadstoffe reichern sich im Schmieröl des Kompressors an. Sie können Explosionen in der Anlage oder schwere Schäden verursachen. Achten Sie auch darauf, dass im Ansaug-Luftstrom keine Gegenstände oder Kleidungsstücke vorbeigehender Personen angesaugt werden können. -
Seite 10: Inbetriebnahme
Monsun Dynamic Betrieb Inbetriebnahme GEFAHR! Stellen Sie vor der Inbetriebnahme sicher, dass niemand durch den anlaufenden Kompressor gefährdet wird. Bei Gefahr oder falscher Drehrichtung Hauptschalter betätigen Ölstand an der Ölstandanzeige prüfen und ggf. Öl nachfüllen Kugelhahn zum Druckluftnetz öffnen Hauptschalter einschalten Einschalttaste drücken... - Seite 11 Monsun Dynamic Betrieb Abbildung 3 Radiallüftergehäusekasten Abbildung 4 Lüftungsgitter im Gehäusedeckel 123456...
-
Seite 12: Einschalten Nach Längerem Stillstand
Um Schäden zu vermeiden muss die Verdichterstufe mit Kompressoröl manuell befüllt werden. VORSICHT! Benutzen Sie ausschließlich Ölsorten nach Spezifikation von BLITZ. Ölsorten dürfen nicht gemischt werden, dies kann zu Beschädigungen an der Anlage führen. Ausschalten des Kompressors Wenn die Stopp-Taste betätigt wird, geht der Kompressor in den Leerlauf und schaltet nach der... -
Seite 13: Bedienung Der Steuerung
Beim Start zeigt die Steuerung für ca. drei Sekunden einen Startup-Screen wie in Abbildung 5 zu sehen. Die Anzeige wechselt dann automatisch in die Grundanzeige. Abbildung 5: Start-up Screen der Blitz Monsun Dynamic. Händlervarianten verfügbar. Die Bedieneinheit verfügt über einen resistiven Farbtouchscreen mit einer Auflösung von 480x272 Pixel. -
Seite 14: Aufbau Der Anzeige
Monsun Dynamic Bedienung der Steuerung Aufbau der Anzeige Abbildung 6: Grundanzeige Darstellung der aktuellen Messwerte: Alle aktuellen Analogwerte und die Stellgröße für den Umrichter werden im linken Anzeigebereich dargestellt. Die Messwerte für Netzdruck und Endtemperatur und optionale Öltemperatur werden außerdem regelmäßig (Intervall 5s) gespeichert. - Seite 15 Monsun Dynamic Bedienung der Steuerung Fußzeile: Die Fußzeile enthält drei Navigationsbuttons, einen Statusbereich und die Tasten für EIN und AUS Einstellungen: Bevor das Einstellmenü erscheint muss zunächst ein Code eingegeben werden (geschützter Bereich). Stunden/ Wartungen/ Serviceinformationen Meldungsspeicher: Anzeige der letzten 20 Meldungen (Warnungen, Wartungen, Störungen) Folgende Symbole werden im Statusbereich verwendet: Motor läuft...
-
Seite 16: Meldungen/ Störspeicher
Monsun Dynamic Bedienung der Steuerung Seitenindikator für mehrseitige Anzeigen: Links/ Rechts-Pfeile nach führen eine Seite weiter oder zurück – Seitenindikator gibt an, welche Seite gerade dargestellt ist (rot = aktuell). Meldungen/ Störspeicher Abbildung 7: Meldungspopup in der Grundanzeige. Liegt eine neue Meldung an, so erscheint links oben in der Grundanzeige ein Meldungspopup, dass die Meldung im Klartext angezeigt. -
Seite 17: Parametereingabe
Monsun Dynamic Bedienung der Steuerung Der Speicher kann mit einem entsprechenden Code in der Codeeingabe gelöscht werden. Dies ist normalerweise nicht erforderlich. Ist der Meldungsspeicher voll ersetzt eine neu auftretende Meldung immer den ältesten vorhandenen Eintrag. Parametereingabe Nach der Eingabe kann der neue Wert übernommen oder verworfen werden: ... -
Seite 18: Einstellungen
6.4.2 Zusatzfunktion Screenshots Die Monsun Dynamic bietet die Möglichkeit Screenshots zu erzeugen und auf Micro SD-Karte zu speichern. Dazu muss zunächst der zugehörige Code eingegeben werden (vgl. Tabelle 1) und eine Micro SD-Karte ohne Schreibschutz muss eingelegt und bereit sein. -
Seite 19: Prüfung
Monsun Dynamic Prüfung Prüfung Prüfung vor der ersten Inbetriebnahme Die Anlage wurde durch den Hersteller vor Auslieferung einem mehrstündigen Funktions- und Prüfverfahren unterzogen. Regelmäßige Prüfungen Der Kompressor ist regelmäßig, durch Fachpersonal zu Prüfen. Die Wartungsintervalle sind abhängig von Aufstellungsort und Umgebungsbedingungen. -
Seite 20: Wartung
Teilen! Entsprechende Umweltvorschriften beachten Arbeiten an der Elektrik und der Mechanik dürfen nur von Fachpersonal ausgeführt werden. Ausschließlich Original Ersatzteile von Blitz verwenden. Persönliche Schutzausrüstung verwenden. Ölstand kontrollieren Kompressor ausschalten und drucklos machen Anlage ca. 10 min abgestellt lassen, damit sich das Öl im Ölbehälter sammeln kann. -
Seite 21: Ölwechsel
Monsun Dynamic Wartung Ölwechsel Verwenden sie einen geeigneten Schlauch und Behälter um das Öl abzulassen. Ablassventil vorsichtig öffnen und das gesamte Öl in betriebswarmen Zustand ablassen. Öffnen sie den Einfüllstutzen damit Luft nachströmen kann. Wenn das gesamte Öl abgelassen wurde, Ablassventil schließen. -
Seite 22: Ölfeinabscheider Wechseln
Monsun Dynamic Wartung Ölfeinabscheider wechseln 8.4.1 außenliegender Feinabscheider Bei außenliegendem Feinabscheider Filter mit einem Bandschlüssel entgegen dem Uhrzeiger lösen Dichtfläche reinigen Neuen Feinabscheider handfest anziehen Abbildung 13 Feinabscheider mit Bandschlüssel 8.4.2 innenliegender Feinabscheider Bei innenliegendem Feinabscheider Bauteile am Deckel des Ölbehälters vorsichtig lösen und abnehmen Schrauben am Deckel lösen und Deckel abnehmen... -
Seite 23: Ansaugfilter Wechseln
Monsun Dynamic Wartung Ansaugfilter wechseln Deckel vom Gehäuse abnehmen Ansaugfilter entfernen Gehäuse und Deckel innen reinigen Neuen Ansaugfilter einsetzen Gehäuse mit Deckel verschließen Abbildung 15 Ansaugfilter Filtermatte tauschen Filtermatte gemäß Wartungsplan tauschen Bei starker Verschmutzung und Umgebungsbedingen mit hohem Staubanteil die Filtermatte regelmäßig kontrollieren und ggf. -
Seite 24: Kühler Reinigen
Monsun Dynamic Wartung Kühler reinigen Kombikühler mit Nylonbürste reinigen Staub absaugen Bei starker Verschmutzung Kombikühler von Blitz-Service reinigen lassen Abbildung 17 Ölkühler mit Besen 123456... -
Seite 25: Wartungsplan
Monsun Dynamic Wartung Wartungsplan Kompressoren im Dauerbetrieb oder in besonders verschmutzter Umgebung sind entsprechend öfter zu warten. Eine zusätzliche Überprüfung ist nach dem Austausch sicherheitsrelevanter Teile bei Wartungsarbeiten erforderlich. Intervall Wartungstätigkeit Drehrichtungskontrolle Inbetriebnahme Sicherheitsventil prüfen Ölstand kontrollieren auf Leckage prüfen Nach Ölstand kontrollieren... -
Seite 26: Störungen Und Fehler
Monsun Dynamic Störungen und Fehler Störungen und Fehler GEFAHR! Die Störungsbeseitigung darf ausschließlich von einschlägig geschultem Fachpersonal oder Mitarbeitern der Firma BLITZ durchgeführt werden. Beachten Sie bei allen Maßnahmen die grundlegenden Sicherheitshinweise. Fehlerdiagnose Mögliche Ursachen Maßnahmen Kompressor läuft nicht an Keine Netzverbindung Verbindung zum elektrischen Netz prüfen... - Seite 27 Monsun Dynamic Störungen und Fehler Zur Vorbeugung automatischen Kondensat-Ablass anbauen (Blitz-Zubehör). Geringe Förderleistung, Solldruck wird nicht erreicht Ansaugfilter verschmutzt Ansaugfilter reinigen Filterpatrone wechseln Leitungen und Armaturen undicht Schrauben und Armaturen nachziehen Dichtungen wechseln Schaltparameter falsch eingestellt Schaltparameter in der Steuerung überprüfen Luftbedarf größer als Liefermenge des...
- Seite 28 Monsun Dynamic Störungen und Fehler Anlage schaltet selbständig ab Ölstand zu niedrig Öl nachfüllen Ölfilter verstopft Ölfilterpatrone wechseln Anlage schaltet nicht in den Leerlauf bzw. Stillstand Druckhalteventil defekt Druckhalteventil austauschen Sicherheitsventil bläst ab Drucksensor zu hoch eingestellt Drucksensor neu einstellen...
-
Seite 29: Außerbetriebnahme Und Entsorgung
Monsun Dynamic Außerbetriebnahme und Entsorgung Außerbetriebnahme und Entsorgung 1. Anlage außer Betrieb nehmen. 2. Gesamtes Öl ablassen. 3. Alle Filter entfernen. 4. Alle Teile sind sachgerecht und umweltschonend zu entsorgen. Sonstiges Information über Größe, Gewicht, Anschluss, Ölfüllmenge Druckluft- Kompressor Ölfüllmenge... -
Seite 30: Weitere Technische Informationen
Monsun Dynamic Weitere Technische Informationen Weitere Technische Informationen weitere Informationen zu technischen Daten, Steuerung, elektrischer Anschluss, Schaltplan, Leitungsquerschnitt etc. entnehmen sie bitte dem technischen Anhang. 123456... -
Seite 31: Eg - Konformitätserklärung
Monsun Dynamic Weitere Technische Informationen EG – Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG Hiermit erklären wir, dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzeption und Bauart sowie der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 32: Wartungsbericht
Monsun Dynamic Wartungsbericht Wartungsbericht Ausgefülltes Formular bitte Aufbewahren Dokumentieren Sie stets die Typenbezeichnung: Monsun Dynamic durchgeführten Wartungsarbeiten. Zutreffendes ankreuzen. Seriennummer: ……………………………………. Datum Wartungsintervalle in Jahren Befund Unterschrift 3000Std 6000Std 9000Std ... -
Seite 33: Prüfbericht
Monsun Dynamic Prüfbericht Prüfbericht Monsun Dynamic …. …… ……………………………………… TYP: Seriennummer: ……………………………………… Hersteller: BlitzRotary GmbH Baujahr: Prüfungs-Nr. Datum Befund Prüfer Unterschrift Prüfung vor der ersten Inbetriebnahme Siehe Erstprüfung durchgeführt, ohne Mängel BlitzRotary Typenschild Regelmäßige Prüfung B l i t z R o t a r y G m b H H ü f i n g e r S t r a ß e 5 5 7 8 1 9 9 B r ä u n l i n g e n D e u t s c h l a n d Telefon +49 / (0)771 /9233-0 ...
