6.1 VORBEREITUNG FÜR DEN EINSATZ DIE TROCKNER.
FUNKTIONSBESCHREIBUNG
Die Kühllufttrockner von entfernen die Feuchtigkeit aus der Druckluft. Die Feuchtigkeit ist für mit Druckluft betriebene Geräte, Steu-
erungen, Instrumente, Maschinen und Werkzeuge schädlich. Die Entfernung erfolgt durch Kühlung der Luft mit einer Kühleinheit auf
eine Temperatur, bei der die vorhandene Feuchtigkeit kondensiert, und anschließend durch Trennung des Kondenswassers von der
Druckluft. Die Druckluft tritt in den patentierten Tauscher aus Aluminium ein, wo sie in zwei Stufen bis zum Taupunkt herabgekühlt wird:
In der ersten Stufe Luft/Luft wird die eingehende Druckluft durch die kältere Druckluft in Gegenrichtung gekühlt, die aus dem Konden-
sabscheider kommt. In der zweiten Stufe Kühlmittel/Luft weiter abgesenkt, bis der Taupunkt erreicht wird. Während dieser beiden Pha-
sen werden nahezu das gesamte Öl sowie der Dampf, die in der Druckluft enthalten sind, zu Flüssigkeit kondensiert, anschließend im
Kondensabscheider aus der Druckluft abgeschieden und durch einen automatischen Auslass ausgelassen. An diesem Punkt gelangt
die erzielte kalte Luft erneut in Gegenrichtung in den ersten Tauscher Luft/Luft und wird von der einströmenden warmem Luft erwärmt,
wodurch sich eine Energieeinsparung sowie eine Reduzierung der relativen Feuchtigkeit des ausgehenden Luftstroms ergibt. Diese
Trockner können einfach in den verschiedenen Druckluftsystemen installiert werden, die entfeuchtete Luft erforderlich machen. Bitte
konsultieren Sie für detailliertere Anweisungen die Funktionsweisen.
Der Trockner ist bereits mit allen Kontroll-, Sicherheits- und Einstellvorrichtungen ausgerüstet, so dass keine zusätzlichen Vor-
richtungen benötigt werden.
Eine Überlastung der Anlage über die vorgesehenen Überlastungsgrenzen bewirkt eine Verschlechterung der Trocknerleistung (zu
hoher Taupunkt). Die Betriebssicherheit wird dabei nicht beeinträchtigen.
Der elektrische Kreislauf (Anlage B) weist einen minimalen Schutzgrad IP 42 auf und soll vom Benutzer mit einer Erdleitung und
einem Erdanschluss ausgerüstet werden.
SICHERE VERWENDUNG DES TROCKNERS
Diese Anlage wurde unter Einhaltung der gültigen europäischen Sicherheitsvorschriften hergestellt. Alle Installations-,
Verwendungs- und Wartungsarbeiten müssen daher nach den im Handbuch angegebenen Anweisungen ausgeführt wer-
den.
Alle für die einwandfreie Funktion des Trockners notwendigen Installations-, Wartungs- und Kontrollarbeiten dürfen nur
vom ausgebildeten Personal durchgeführt werden.
Bei unsachgemäßer bzw. den Vorschriften dieses Handbuches nicht entsprechender Benutzung des Trockners übern-
immt der Hersteller keine Verantwortung.

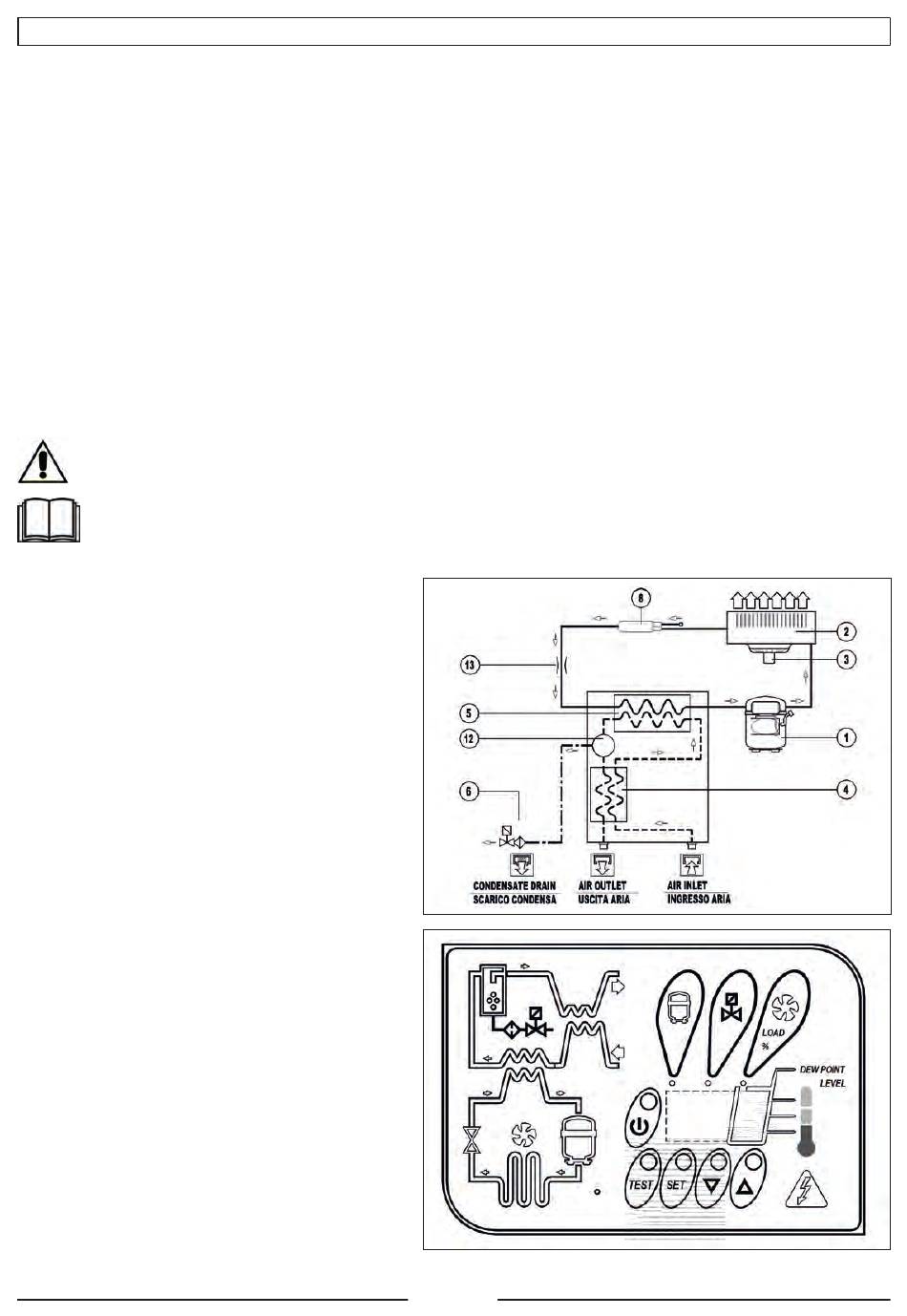

6.2 FUNKTIONSDIAGRAMM
1
Kompressor
2
Kondensator
3
Lüfter
4
Luft-luft Austausch
5
Verdampfer
6
Kondensatableiter
8
Feinfilter
12
Kondensatabscheider
13
Rohr
6.3 anLagendispLay
Die zu dieser Reihe gehörenden Maschinen sind mit ei-
ner Anzeige ausgerüstet; bei der eventuelle Parameter und
Störungen abgerufen werden können.
Die Kontrolltafel vom Bild 1 besteht aus 5 Tasten (ON/OFF,
TEST, SET, DOWN e UP) und einem Anzeigedisplay mit 3
Stellungen, die mit Symbolen gekennzeichnet sind.
6. t
rockner
