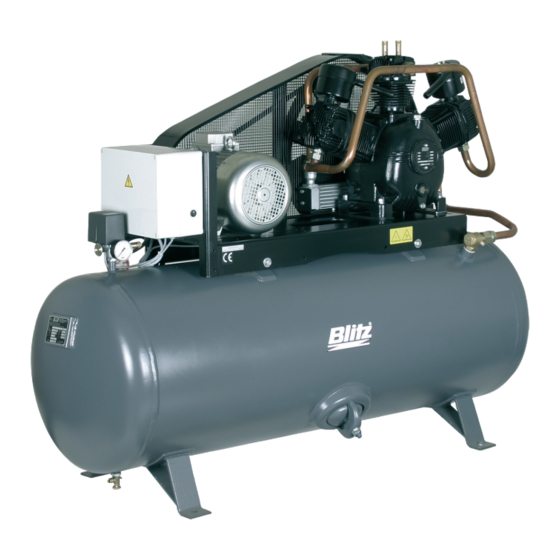

- Seite 1 Betriebsanleitung VERSA Kolbenkompressoren VERSA Hochdruckkompressoren bis 35 bar Seriennummer Datum...
-
Seite 2: Komponentenübersicht
Betriebsanleitung Komponentenübersicht Abb.1: Komponentenübersicht Prüffl ansch Ansaugfi lter Manometer Kompressoraggregat Druckschalter (Betriebsschalter) Sicherheitsventil Zwischendruck Sicherheitsventil Enddruck Druckluftausgang Motor Druckluftbehälter Riemenschutz Kondensatablass 101325 11/04... -
Seite 3: Inhaltsverzeichnis
Tägliche Kontrollen ....... 7 • Beachten Sie die regelmäßigen Wartungs- Ausschalten ..........7 termine (siehe 6 ‚Wartungsplan‘). BLITZ-Originalzubehör......7 • Verwenden Sie ausschließlich BLITZ-Origi- nalteile und zugelassene Betriebsstoffe. Inspektion und Wartung ....8 • Verwenden Sie Druckluft nicht ohne ent- Sicherheitshinweise ......8 sprechende Aufbereitung als Atemluft. -
Seite 4: Transport Und Lagerung
Umgebungstemperatur: –10°C bis Abb. 2: Aufstellungsort). Er muss von allen +50°C. Seiten gut zugänglich sein. Die Umgebungs- temperatur muss zwischen 5°C und 40°C Bei Lagerung über 6 Monate BLITZ- Konser- liegen. vierungsanleitung anfordern. > 40 cm +5°C - +40 °C Abb. -
Seite 5: Untergrund
Der Untergrund muss eine ausreichende Trag- Hauptschalter und vorgeschalteten Sicherun- fähigkeit besitzen. Für schrägen Untergrund gen ausgerüstet werden. bietet Ihnen BLITZ spezielle Lösungen an. Zur Verminderung von Vibrationen empfi ehlt Beachten Sie hierzu den Schaltplan Blitz die Verwendung von Schwingmetallen. -
Seite 6: Elektrische Anschlussbedingungen
Betriebsanleitung Montage Elektrische Anschlussbedingungen Der Anschluss an das elektrische Netz darf nur von einschlägig geschultem Fachpersonal ausgeführt werden. Vorsicht Über- und Unterspannungen von jeweils 10% dürfen nicht überschritten werden. Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einem Maximal- wert der Systemimpedanz Zmax am Übergabepunkt (Hausanschluss) vorgesehen, der leistungsabhängig unten stehender Tabelle zu entnehmen ist. -
Seite 7: Betrieb
• Betreiben Sie den Kompressor nur mit BLITZ-Originalzubehör dem zulässigen Betriebsdruck des Druck- behälters. BLITZ bietet ihnen folgendes Zubehör . Nähe- • Ziehen Sie die Verschraubungen der re Informationen erhalten Sie aus der BLITZ Druckleitungen nach. –Preisliste oder direkt bei BlitzRotary. -
Seite 8: Inspektion Und Wartung
• Ziehen Sie nach den Wartungsarbeiten Informationen über dieses und weite- alle zuvor gelösten Schrauben wieder fest res Druckluftzubehör erhalten Sie bei BLITZ. Unsere Adresse fi nden Sie auf • Machen Sie den Kompressor vor allen der letzten Seite dieser Anleitung. Wartungsarbeiten drucklos. -
Seite 9: Öl Wechseln
Öl nachfüllen Kondensat ablassen Nur bei Kompressoren mit Druckluftbehälter Keine unterschiedlichen Ölsorten mi- erforderlich. schen. Verwenden Sie ausschließlich Ölsorten nach Spezifi kation von BLITZ. Kondensat enthält Öl und muss gemäß den örtlichen Umweltbestimmungen Kompressor ausschalten und drucklos entsorgt werden. machen. -
Seite 10: Wartungsplan
Betriebsanleitung Wartungsplan Wartungplan Die vorgegebenen Intervalle sind Er- fahrungswerte. Je nach Einsatzbedin- gungen können diese stark abweichen. Tätigkeit Ölstand kontrollieren (siehe 5.2) Öl wechseln (siehe 5.3) Kondensat ablassen (siehe 5.4) Ansaugfi lterpatrone prüfen und ggf. wechseln1 (siehe 5.5) Verschraubungen nachziehen (siehe 5.6) Kompressorventile prüfen und ggf. -
Seite 11: Störungsbeseitigung
Gefahr Die Störungsbeseitigung darf ausschließlich von einschlägig geschultem Fachperso- nal oder Mitarbeitern der Firma BLITZ durchgeführt werden. Beachten Sie bei allen Maßnahmen die grundlegenden Sicherheitshinweise (siehe Kapitel 1), die Sicherheits- hinweise für den Betrieb (siehe Kapitel 4) und die Sicherheitshinweise für die Wartung (siehe Kapitel 5). -
Seite 12: Schalthäufi Gkeit Des Motors Zu Hoch
Druckschalter falsch eingestellt • Druckschaltpunkte prüfen. Zu viel Kondensat im Druckluftbehälter/ • Kondensat ablassen (siehe 5.4) Druckluftnetz • Zur Vorbeugung automatischen Kondensa- tablass anbauen (Blitz-Zubehör). Geringe Förderleistung, Solldruck wird nicht erreicht Mögliche Ursachen Beseitigung Ventile defekt • Ventile prüfen, ggf. wechseln. -
Seite 13: Milchige Färbung Des Öls, Wassertropfen Im Öl
Betriebsanleitung Störungsbeseitigung Milchige Färbung des Öls, Wassertropfen im Öl Mögliche Ursachen Beseitigung Wasseransammlung im Kurbelgehäuse • Öl sofort wechseln. (Betriebstemperatur wird durch zu kurze Ein- • Kurbelgehäuseheizung, wenn machbar, schaltzeiten nicht erreicht) nachrüsten. • Wärmeren Aufstellungsort wählen • Kompressorauslegung überprüfen Wasseransammlung im Kurbelgehäuse (durch •... -
Seite 14: Anormale Geräusche
Betriebsanleitung Störungsbeseitigung Anormale Geräusche Mögliche Ursachen Beseitigung „Pfeifton“ durch ausströmende Druckluft am • Undichte Stellen beseitigen. Zylinderkopf, im Leitungsnetz, an Armaturen, • Dichtungen wechseln. etc. • Verschraubungen nachziehen. „Knattern“ am Sicherheitsventil • Druckschaltereinstellung prüfen. • Kompressorventile prüfen, ggf. wechseln. Klopfende Geräusche •... -
Seite 15: Eu-Herstellererklärung
Betriebsanleitung EU-Herstellererklärung EU-Herstellererklärung Im Sinne der EG-Richtlinie Maschinen 98/37/ EWG, Anhang II A und 89/336 EWG Diese Bescheinigung gilt für das Blitz-Pro- dukt Kolbenkompressor Baureihe TWIN/ VARIS/VERSA (Typ und Seriennummer siehe Titelseite) Der Kolbenkompressor wurde konstruiert und gefertigt in Übereinstimmung mit den Vor-... - Seite 16 BlitzRotary GmbH Hüfi nger Straße 55 D-78199 Bräunlingen Telefon +49.771.9233.0 Telefax +49.771.9233.99 info@blitz.rotarylift.com http://blitz.rotarylift.com...
