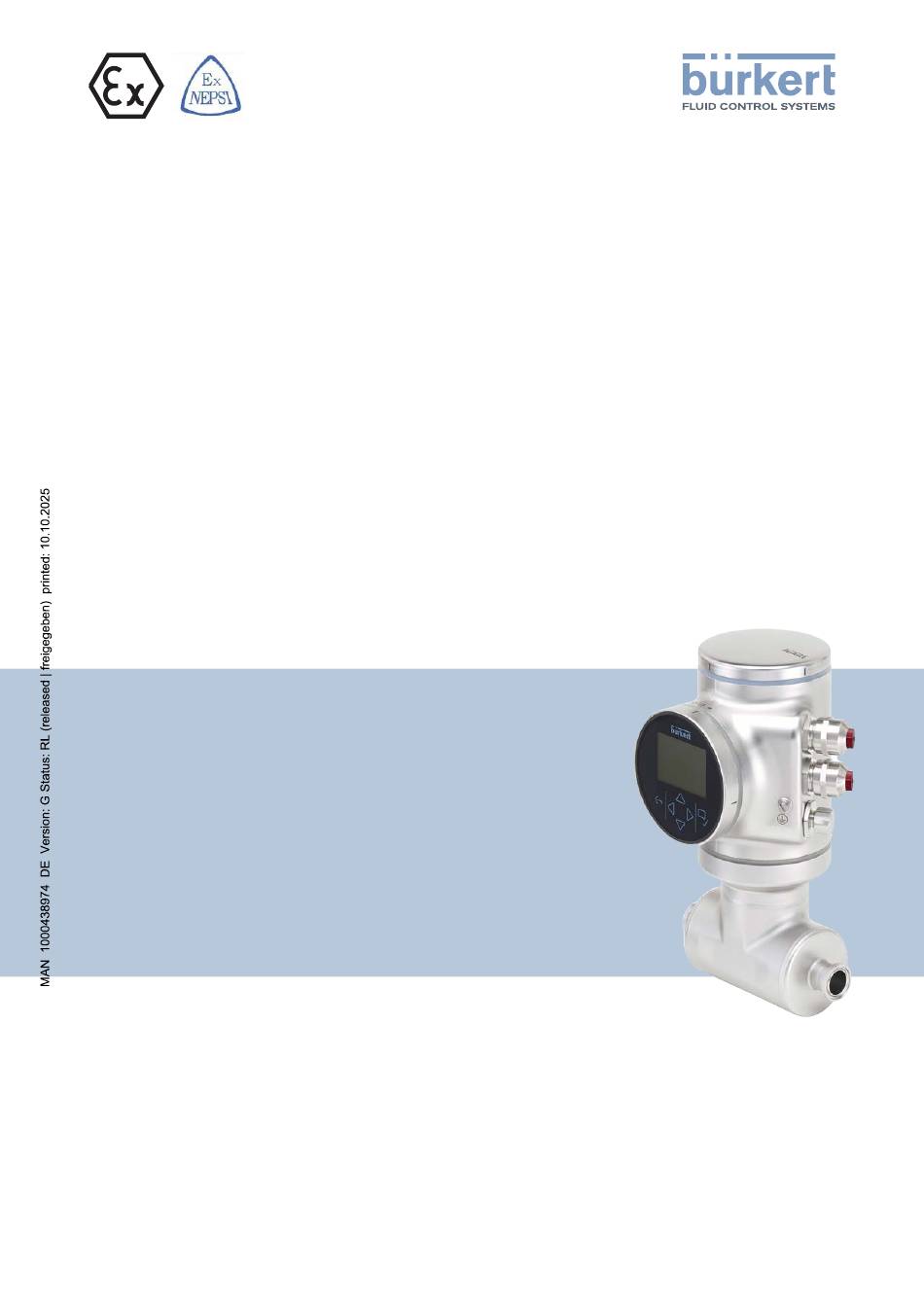

- Seite 1 Typ 8098 FLOWave L SAW-Durchflussmesser mit ATEX-, IECEx- oder NEPSI-Zulassung Ergänzung zur Bedienungsanleitung...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert SAS 2020-2025 Technical documentation 2510/05_DEde_00570272_1161052811_1161253131 / Original EN...
-
Seite 3: Inhaltsverzeichnis
Typ 8098 FLOWave L Zu dieser Anleitung 4 Symbole 4 Begriffe und Abkürzungen 5 2 Bestimmungsgemäßer Verwendung 6 3 Besondere Sicherheitshinweise 7 Besondere Verwendungsbedingungen 8 Zusätzliche Kennzeichnungen für Ex-Bereiche 9 Mediumstemperatur und Umgebungstemperatur 9 Schutzart 11 Reinigung im Ex-Bereich 11 Ex-Zulassungen 11... -
Seite 4: Zu Dieser Anleitung
Typ 8098 FLOWave L Zu dieser Anleitung Zu dieser Anleitung Diese Anleitung ist eine Ergänzung zur Bedienungsanleitung. Die Anleitung beschreibt die Sicherheitshinweise und Informationen für den Einsatz in Ex-Bereichen. • Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten. -
Seite 5: Begriffe Und Abkürzungen
Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Gerät Durchflussmesser Typ 8098 FLOWave L mit ATEX, IECEx oder NEPSI zur Ver- wendung im explosionsgefährdeten Bereich büS Bürkert-Systembus, ein von Bürkert entwickelter, auf dem CANopen-Protokoll... -
Seite 6: Bestimmungsgemäßer Verwendung
Typ 8098 FLOWave L Bestimmungsgemäßer Verwendung Bestimmungsgemäßer Verwendung Das Gerät mit ATEX-Kennzeichnung ist für den Einsatz in folgenden Explosionsgruppen geeignet: • II 3G Ex ec IIC T4 Gc • II 3D Ex tc IIIC T110 °C oder T130 °C Dc Das Gerät mit IECEx- oder NEPSI-Kennzeichnung ist für den Einsatz in den folgenden... -
Seite 7: Besondere Sicherheitshinweise
Typ 8098 FLOWave L Besondere Sicherheitshinweise Besondere Sicherheitshinweise GEFAHR! Zur Verhinderung einer Explosionsgefahr, sind nicht nur die Sicherheitshinweise in der Bedienungsanleitung für den Betrieb in Ex-Bereichen beachten, sondern auch Folgendes: ▶ Die Informationen zu Temperaturklassen, Umgebungstemperatur, Schutzart, Drehmoment und Spannung beachten. -
Seite 8: Besondere Verwendungsbedingungen
Typ 8098 FLOWave L Besondere Sicherheitshinweise GEFAHR! Explosionsgefahr, wenn das Gerät nicht mit der Erde verbunden ist. ▶ Zur Erdung des Geräts die Anforderungen der Norm IEC 60079-14 und die lokalen Vorschriften beachten. ▶ Zur Erdung des Geräts die externe Erdungsschraube verwenden. -
Seite 9: Zusätzliche Kennzeichnungen Für Ex-Bereiche
Typ 8098 FLOWave L Besondere Sicherheitshinweise Zusätzliche Kennzeichnungen für Ex-Bereiche LCIE 20 ATEX 1004 X II 3G Ex ec IIC T4 Gc II 3D Ex tc IIIC T110 °C Dc oder T130°C IECEx LCIE 21.0002X Ex ec IIC T4 Gc Ex tc IIIC T110 °C Dc oder T130°C Dc... - Seite 10 Typ 8098 FLOWave L Besondere Sicherheitshinweise Abhängigkeit von Mediumstemperatur und Umgebungstemperatur Umgebungstemperatur Mediumstemperatur Zulässige Temperatur für max. 1 Stunde Abb. 2: Mediumstemperatur in Abhängigkeit von der Umgebungstemperatur Mediumstemperatur [°C] Umgebungstemperatur [°C] Tab. 1: Abhängigkeit zwischen der Mediumstemperatur und der Umgebungstemperatur Betrieb ist zulässig für maximal 1 Stunde.
-
Seite 11: Schutzart
Typ 8098 FLOWave L Besondere Sicherheitshinweise Schutzart IP64: • Wenn das Gerät verkabelt ist und die Abdeckungen verriegelt sind. • Wenn eine unbenutzte Kabelverschraubung mit einer Stopfendichtung abgedichtet ist. • Wenn ein ungenutzter M12-Stecker mit einer Schraubkappe geschützt ist (Anziehdrehmoment: 2 Nm). -
Seite 12: Technische Daten
Typ 8098 FLOWave L Technische Daten Technische Daten Verschmutzungsgrad Grad 2 gemäß UL/EN 61010-1 Kommunikationsschnittstelle CANopen/büS oder IO-Link Elektrische Daten Betriebsspannung 12...35 V ±10 %, gefiltert und geregelt Das Gerät muss permanent an einen Stromkreis mit Sicherheits- kleinspannung (SELV-Stromkreis) angeschlossen sein. Leistungsaufnahme ≤ 5 W... -
Seite 13: Installation
Typ 8098 FLOWave L Installation Installation Beim Verdrahten des Rundsteckers muss die Gegenbuchse vom Benutzer bereitgestellt werden. Die Gegenbuchse ist nicht Teil der Zulassung. • Die passende Gegenbuchse für die ATEX/IECEx-Variante muss den Anforderungen der Normen IEC 60079-0, IEC 60079-7, IEC 60079-31 entsprechen. - Seite 14 Typ 8098 FLOWave L Installation Klemme Bezeichnung Farbe Beschreibung blau werkseitig verdrahtet mit Rundstecker M12, 5-polig CAN_L grau CAN Schild/Schirm braun CAN_H schwarz 12…35 V DC weiß Anschluss der Versorgungsspannung Ausgang 3 − Analogausgang oder Digitalausgang Ausgang 3 + Ausgang 2 −...
-
Seite 15: Materialbeschreibung
