An die Spannungsversorgung anschließen
EP-Karte
18

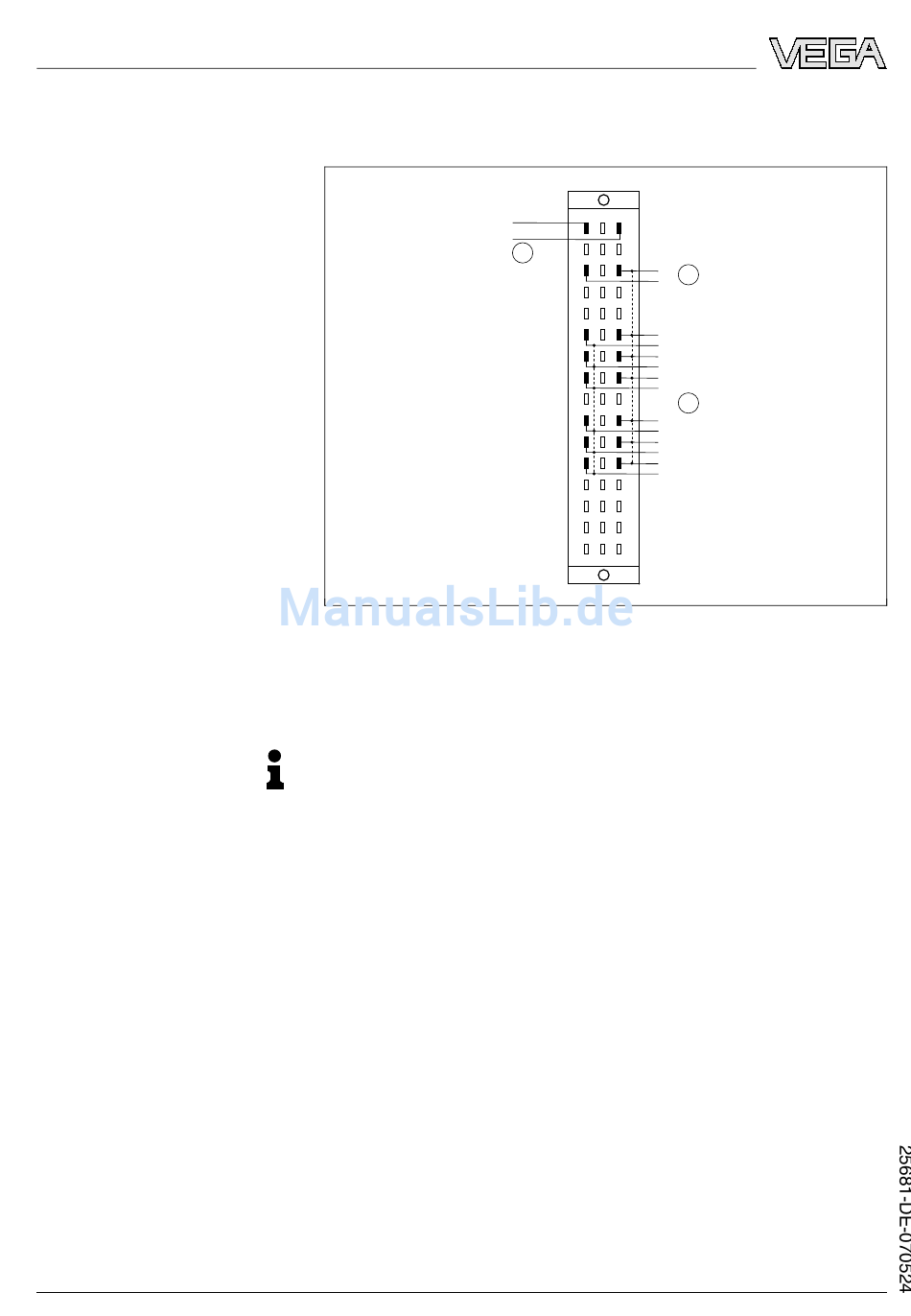

5.3 Anschlussplan
Abb. 6: VEGALOG 571 EP
Spannungsversorgung für VEGALOG 571 EP
1
Spannungsversorgung für Profibus PA
2
3
max. 15 Sensoren (max. 500 mA)
Hinweis:
Die externe Spannungsversorgung für Profibus PA ist grund-
sätzlich erforderlich und muss den Profibusrichtlinien
(IEC 61158-2) entsprechen. Dies gilt auch für den Anschluss
von Vierleitersensoren mit separater Spannungsversorgung.
Detaillierte Angaben zur Spannungsversorgung finden Sie im
Kapitel "Technische Daten" im "Anhang".
Gestrichelte Linien = Verbindungen auf der EP-Karte.
