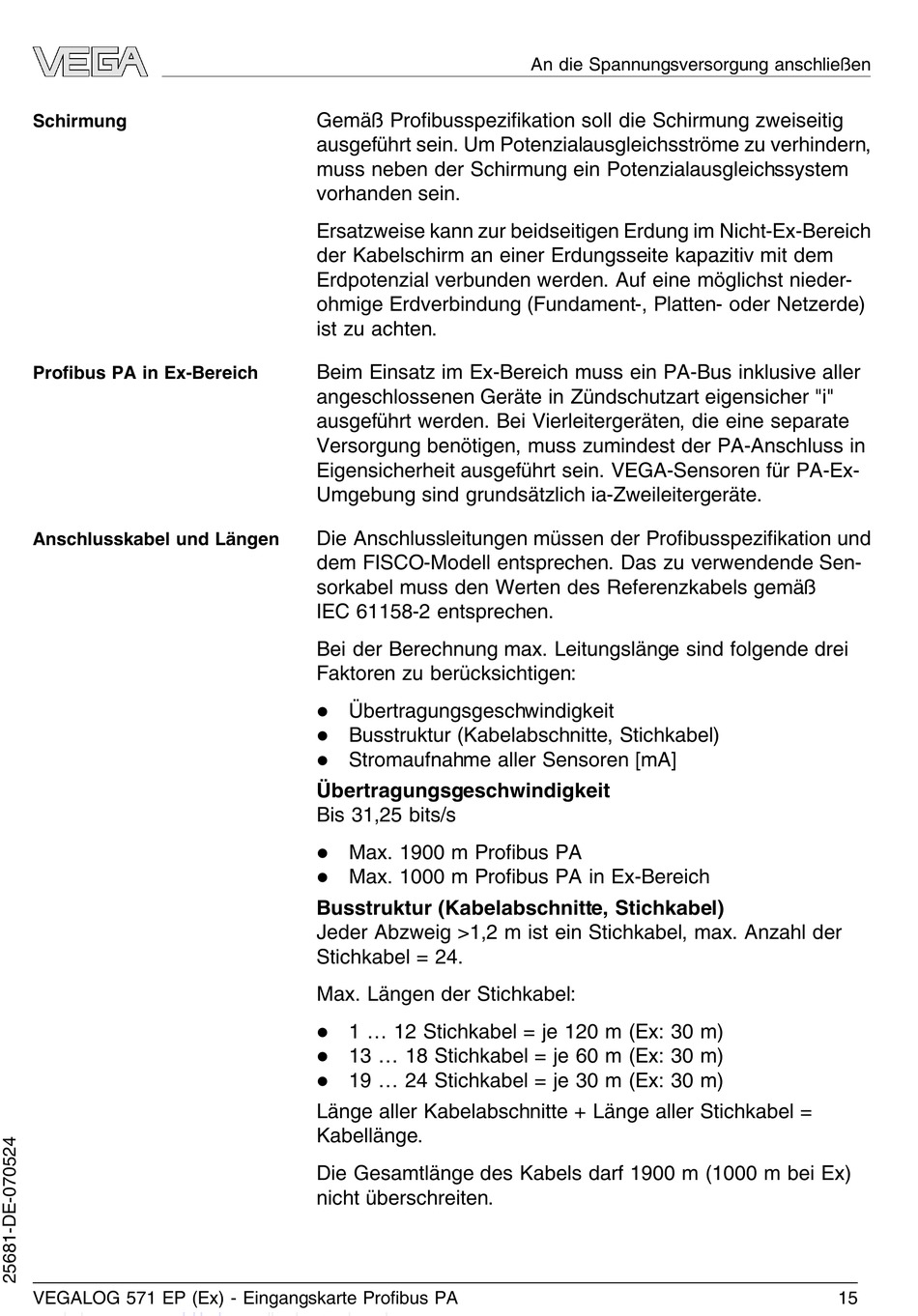

VEGA VEGALOG 571 EP Betriebsanleitung Seite 15

Inhaltsverzeichnis

Werbung

Schirmung
Profibus PA in Ex-Bereich
Anschlusskabel und Längen
VEGALOG 571 EP (Ex) - Eingangskarte Profibus PA
Gemäß Profibusspezifikation soll die Schirmung zweiseitig
ausgeführt sein. Um Potenzialausgleichsströme zu verhindern,
muss neben der Schirmung ein Potenzialausgleichssystem
vorhanden sein.
Ersatzweise kann zur beidseitigen Erdung im Nicht-Ex-Bereich
der Kabelschirm an einer Erdungsseite kapazitiv mit dem
Erdpotenzial verbunden werden. Auf eine möglichst nieder-
ohmige Erdverbindung (Fundament-, Platten- oder Netzerde)
ist zu achten.
Beim Einsatz im Ex-Bereich muss ein PA-Bus inklusive aller
angeschlossenen Geräte in Zündschutzart eigensicher "i"
ausgeführt werden. Bei Vierleitergeräten, die eine separate
Versorgung benötigen, muss zumindest der PA-Anschluss in
Eigensicherheit ausgeführt sein. VEGA-Sensoren für PA-Ex-
Umgebung sind grundsätzlich ia-Zweileitergeräte.
Die Anschlussleitungen müssen der Profibusspezifikation und
dem FISCO-Modell entsprechen. Das zu verwendende Sen-
sorkabel muss den Werten des Referenzkabels gemäß
IEC 61158-2 entsprechen.
Bei der Berechnung max. Leitungslänge sind folgende drei
Faktoren zu berücksichtigen:
Übertragungsgeschwindigkeit
l
Busstruktur (Kabelabschnitte, Stichkabel)
l
Stromaufnahme aller Sensoren [mA]
l
Übertragungsgeschwindigkeit
Bis 31,25 bits/s
Max. 1900 m Profibus PA
l
Max. 1000 m Profibus PA in Ex-Bereich
l
Busstruktur (Kabelabschnitte, Stichkabel)
Jeder Abzweig >1,2 m ist ein Stichkabel, max. Anzahl der
Stichkabel = 24.
Max. Längen der Stichkabel:
1 ... 12 Stichkabel = je 120 m (Ex: 30 m)
l
13 ... 18 Stichkabel = je 60 m (Ex: 30 m)
l
19 ... 24 Stichkabel = je 30 m (Ex: 30 m)
l
Länge aller Kabelabschnitte + Länge aller Stichkabel =
Kabellänge.
Die Gesamtlänge des Kabels darf 1900 m (1000 m bei Ex)
nicht überschreiten.
An die Spannungsversorgung anschließen
15
