An die Spannungsversorgung anschließen
Sicherheitshinweise beach-
ten
Sicherheitshinweise
für Ex-Anwendungen
beachten
Spannungsversorgung aus-
wählen
Abschlusswiderstand am
Profibus PA
14

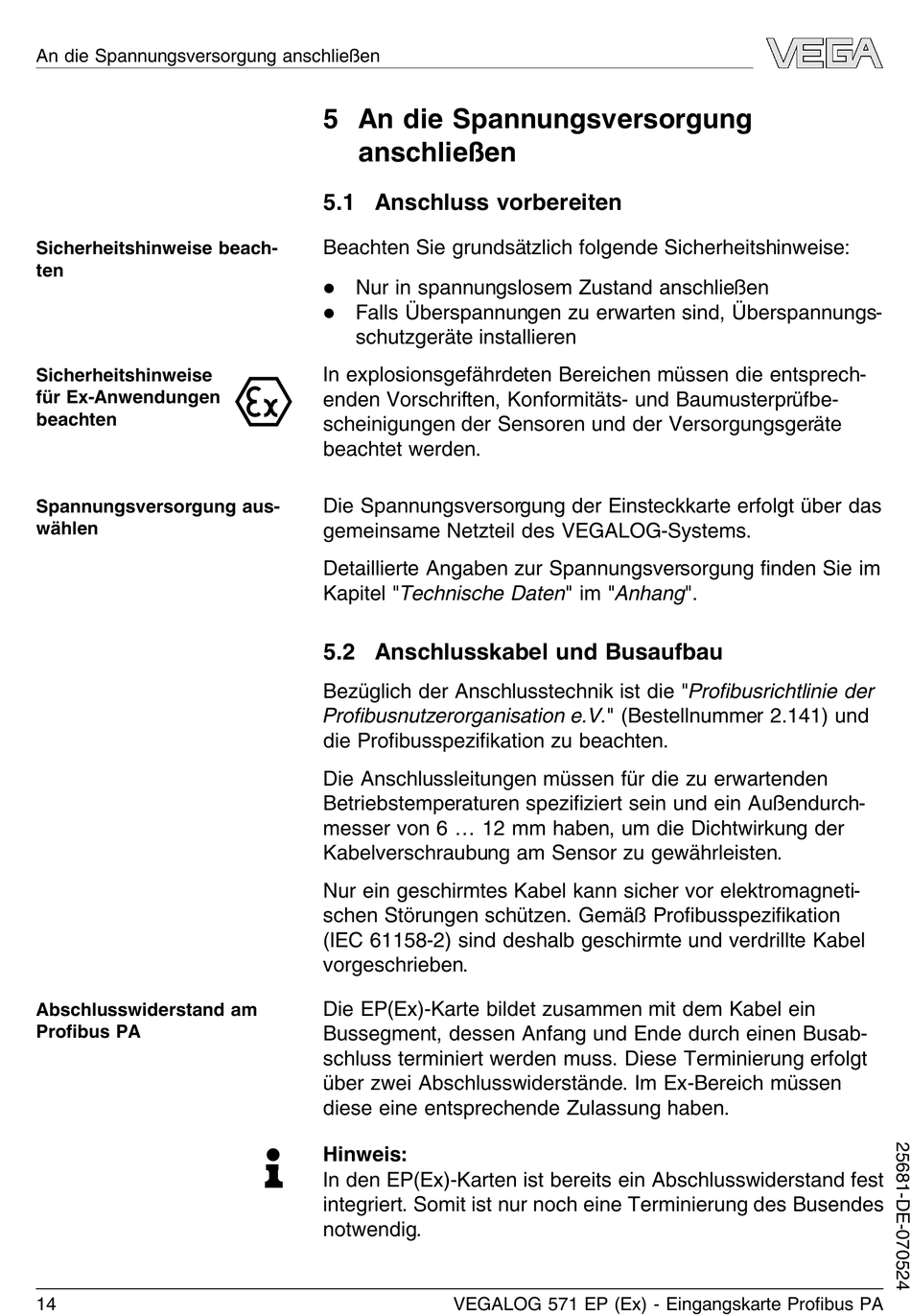

5 An die Spannungsversorgung
anschließen
5.1 Anschluss vorbereiten
Beachten Sie grundsätzlich folgende Sicherheitshinweise:
Nur in spannungslosem Zustand anschließen
l
Falls Überspannungen zu erwarten sind, Überspannungs-
l
schutzgeräte installieren
In explosionsgefährdeten Bereichen müssen die entsprech-
enden Vorschriften, Konformitäts- und Baumusterprüfbe-
scheinigungen der Sensoren und der Versorgungsgeräte
beachtet werden.
Die Spannungsversorgung der Einsteckkarte erfolgt über das
gemeinsame Netzteil des VEGALOG-Systems.
Detaillierte Angaben zur Spannungsversorgung finden Sie im
Kapitel "Technische Daten" im "Anhang".
5.2 Anschlusskabel und Busaufbau
Bezüglich der Anschlusstechnik ist die "Profibusrichtlinie der
Profibusnutzerorganisation e.V." (Bestellnummer 2.141) und
die Profibusspezifikation zu beachten.
Die Anschlussleitungen müssen für die zu erwartenden
Betriebstemperaturen spezifiziert sein und ein Außendurch-
messer von 6 ... 12 mm haben, um die Dichtwirkung der
Kabelverschraubung am Sensor zu gewährleisten.
Nur ein geschirmtes Kabel kann sicher vor elektromagneti-
schen Störungen schützen. Gemäß Profibusspezifikation
(IEC 61158-2) sind deshalb geschirmte und verdrillte Kabel
vorgeschrieben.
Die EP(Ex)-Karte bildet zusammen mit dem Kabel ein
Bussegment, dessen Anfang und Ende durch einen Busab-
schluss terminiert werden muss. Diese Terminierung erfolgt
über zwei Abschlusswiderstände. Im Ex-Bereich müssen
diese eine entsprechende Zulassung haben.
Hinweis:
In den EP(Ex)-Karten ist bereits ein Abschlusswiderstand fest
integriert. Somit ist nur noch eine Terminierung des Busendes
notwendig.
VEGALOG 571 EP (Ex) - Eingangskarte Profibus PA
