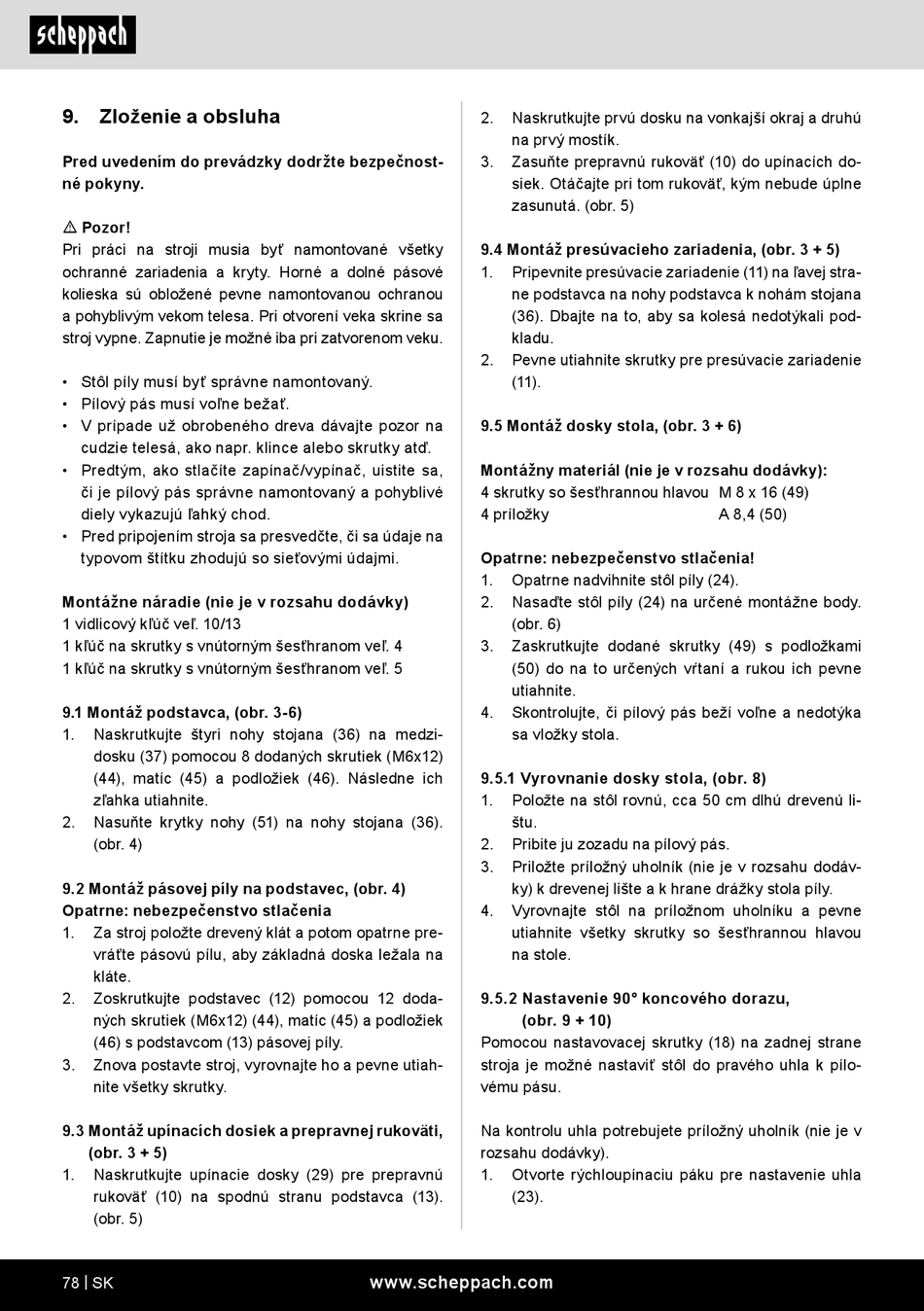

9. Zloženie a obsluha
Pred uvedením do prevádzky dodržte bezpečnost-
né pokyny.
m Pozor!
Pri práci na stroji musia byť namontované všetky
ochranné zariadenia a kryty. Horné a dolné pásové
kolieska sú obložené pevne namontovanou ochranou
a pohyblivým vekom telesa. Pri otvorení veka skrine sa
stroj vypne. Zapnutie je možné iba pri zatvorenom veku.
• Stôl píly musí byť správne namontovaný.
• Pílový pás musí voľne bežať.
• V prípade už obrobeného dreva dávajte pozor na
cudzie telesá, ako napr. klince alebo skrutky atď.
• Predtým, ako stlačíte zapínač/vypínač, uistite sa,
či je pílový pás správne namontovaný a pohyblivé
diely vykazujú ľahký chod.
• Pred pripojením stroja sa presvedčte, či sa údaje na
typovom štítku zhodujú so sieťovými údajmi.
Montážne náradie (nie je v rozsahu dodávky)
1 vidlicový kľúč veľ. 10/13
1 kľúč na skrutky s vnútorným šesťhranom veľ. 4
1 kľúč na skrutky s vnútorným šesťhranom veľ. 5
9.1 Montáž podstavca, (obr. 3-6)
1. Naskrutkujte štyri nohy stojana (36) na medzi-
dosku (37) pomocou 8 dodaných skrutiek (M6x12)
(44), matíc (45) a podložiek (46). Následne ich
zľahka utiahnite.
2. Nasuňte krytky nohy (51) na nohy stojana (36).
(obr. 4)
9.2 Montáž pásovej píly na podstavec, (obr. 4)
Opatrne: nebezpečenstvo stlačenia
1. Za stroj položte drevený klát a potom opatrne pre-
vráťte pásovú pílu, aby základná doska ležala na
kláte.
2. Zoskrutkujte podstavec (12) pomocou 12 doda-
ných skrutiek (M6x12) (44), matíc (45) a podložiek
(46) s podstavcom (13) pásovej píly.
3. Znova postavte stroj, vyrovnajte ho a pevne utiah-
nite všetky skrutky.
9.3 Montáž upínacích dosiek a prepravnej rukoväti,
(obr. 3 + 5)
1. Naskrutkujte upínacie dosky (29) pre prepravnú
rukoväť (10) na spodnú stranu podstavca (13).
(obr. 5)
78 | SK
2. Naskrutkujte prvú dosku na vonkajší okraj a druhú
na prvý mostík.
3. Zasuňte prepravnú rukoväť (10) do upínacích do-
siek. Otáčajte pri tom rukoväť, kým nebude úplne
zasunutá. (obr. 5)
9.4 Montáž presúvacieho zariadenia, (obr. 3 + 5)
1. Pripevnite presúvacie zariadenie (11) na ľavej stra-
ne podstavca na nohy podstavca k nohám stojana
(36). Dbajte na to, aby sa kolesá nedotýkali pod-
kladu.
2. Pevne utiahnite skrutky pre presúvacie zariadenie
(11).
9.5 Montáž dosky stola, (obr. 3 + 6)
Montážny materiál (nie je v rozsahu dodávky):
4 skrutky so šesťhrannou hlavou M 8 x 16 (49)
4 príložky
Opatrne: nebezpečenstvo stlačenia!
1. Opatrne nadvihnite stôl píly (24).
2. Nasaďte stôl píly (24) na určené montážne body.
(obr. 6)
3. Zaskrutkujte dodané skrutky (49) s podložkami
(50) do na to určených vŕtaní a rukou ich pevne
utiahnite.
4. Skontrolujte, či pílový pás beží voľne a nedotýka
sa vložky stola.
9.5.1 Vyrovnanie dosky stola, (obr. 8)
1. Položte na stôl rovnú, cca 50 cm dlhú drevenú li-
štu.
2. Pribite ju zozadu na pílový pás.
3. Priložte príložný uholník (nie je v rozsahu dodáv-
ky) k drevenej lište a k hrane drážky stola píly.
4. Vyrovnajte stôl na príložnom uholníku a pevne
utiahnite všetky skrutky so šesťhrannou hlavou
na stole.
9.5.2 Nastavenie 90° koncového dorazu,
(obr. 9 + 10)
Pomocou nastavovacej skrutky (18) na zadnej strane
stroja je možné nastaviť stôl do pravého uhla k pílo-
vému pásu.
Na kontrolu uhla potrebujete príložný uholník (nie je v
rozsahu dodávky).
1. Otvorte rýchloupínaciu páku pre nastavenie uhla
(23).
www.scheppach.com
A 8,4 (50)
