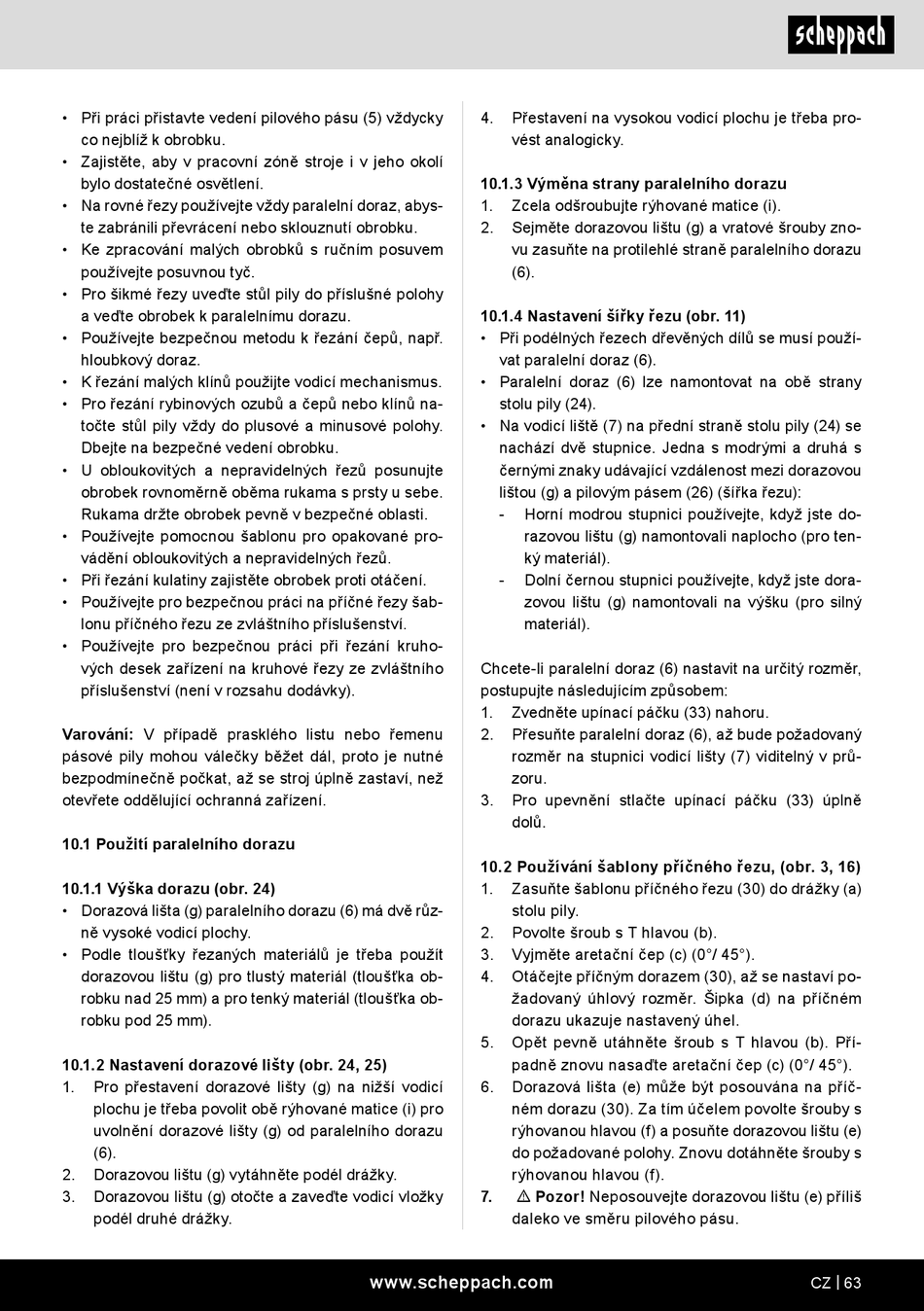

• Při práci přistavte vedení pilového pásu (5) vždycky
co nejblíž k obrobku.
• Zajistěte, aby v pracovní zóně stroje i v jeho okolí
bylo dostatečné osvětlení.
• Na rovné řezy používejte vždy paralelní doraz, abys-
te zabránili převrácení nebo sklouznutí obrobku.
• Ke zpracování malých obrobků s ručním posuvem
používejte posuvnou tyč.
• Pro šikmé řezy uveďte stůl pily do příslušné polohy
a veďte obrobek k paralelnímu dorazu.
• Používejte bezpečnou metodu k řezání čepů, např.
hloubkový doraz.
• K řezání malých klínů použijte vodicí mechanismus.
• Pro řezání rybinových ozubů a čepů nebo klínů na-
točte stůl pily vždy do plusové a minusové polohy.
Dbejte na bezpečné vedení obrobku.
• U obloukovitých a nepravidelných řezů posunujte
obrobek rovnoměrně oběma rukama s prsty u sebe.
Rukama držte obrobek pevně v bezpečné oblasti.
• Používejte pomocnou šablonu pro opakované pro-
vádění obloukovitých a nepravidelných řezů.
• Při řezání kulatiny zajistěte obrobek proti otáčení.
• Používejte pro bezpečnou práci na příčné řezy šab-
lonu příčného řezu ze zvláštního příslušenství.
• Používejte pro bezpečnou práci při řezání kruho-
vých desek zařízení na kruhové řezy ze zvláštního
příslušenství (není v rozsahu dodávky).
Varování: V případě prasklého listu nebo řemenu
pásové pily mohou válečky běžet dál, proto je nutné
bezpodmínečně počkat, až se stroj úplně zastaví, než
otevřete oddělující ochranná zařízení.
10.1 Použití paralelního dorazu
10.1.1 Výška dorazu (obr. 24)
• Dorazová lišta (g) paralelního dorazu (6) má dvě růz-
ně vysoké vodicí plochy.
• Podle tloušťky řezaných materiálů je třeba použít
dorazovou lištu (g) pro tlustý materiál (tloušťka ob-
robku nad 25 mm) a pro tenký materiál (tloušťka ob-
robku pod 25 mm).
10.1.2 Nastavení dorazové lišty (obr. 24, 25)
1. Pro přestavení dorazové lišty (g) na nižší vodicí
plochu je třeba povolit obě rýhované matice (i) pro
uvolnění dorazové lišty (g) od paralelního dorazu
(6).
2. Dorazovou lištu (g) vytáhněte podél drážky.
3. Dorazovou lištu (g) otočte a zaveďte vodicí vložky
podél druhé drážky.
4. Přestavení na vysokou vodicí plochu je třeba pro-
vést analogicky.
10.1.3 Výměna strany paralelního dorazu
1. Zcela odšroubujte rýhované matice (i).
2. Sejměte dorazovou lištu (g) a vratové šrouby zno-
vu zasuňte na protilehlé straně paralelního dorazu
(6).
10.1.4 Nastavení šířky řezu (obr. 11)
• Při podélných řezech dřevěných dílů se musí použí-
vat paralelní doraz (6).
• Paralelní doraz (6) lze namontovat na obě strany
stolu pily (24).
• Na vodicí liště (7) na přední straně stolu pily (24) se
nachází dvě stupnice. Jedna s modrými a druhá s
černými znaky udávající vzdálenost mezi dorazovou
lištou (g) a pilovým pásem (26) (šířka řezu):
- Horní modrou stupnici používejte, když jste do-
razovou lištu (g) namontovali naplocho (pro ten-
ký materiál).
- Dolní černou stupnici používejte, když jste dora-
zovou lištu (g) namontovali na výšku (pro silný
materiál).
Chcete-li paralelní doraz (6) nastavit na určitý rozměr,
postupujte následujícím způsobem:
1. Zvedněte upínací páčku (33) nahoru.
2. Přesuňte paralelní doraz (6), až bude požadovaný
rozměr na stupnici vodicí lišty (7) viditelný v prů-
zoru.
3. Pro upevnění stlačte upínací páčku (33) úplně
dolů.
10.2 Používání šablony příčného řezu, (obr. 3, 16)
1. Zasuňte šablonu příčného řezu (30) do drážky (a)
stolu pily.
2. Povolte šroub s T hlavou (b).
3. Vyjměte aretační čep (c) (0°/ 45°).
4. Otáčejte příčným dorazem (30), až se nastaví po-
žadovaný úhlový rozměr. Šipka (d) na příčném
dorazu ukazuje nastavený úhel.
5. Opět pevně utáhněte šroub s T hlavou (b). Pří-
padně znovu nasaďte aretační čep (c) (0°/ 45°).
6. Dorazová lišta (e) může být posouvána na příč-
ném dorazu (30). Za tím účelem povolte šrouby s
rýhovanou hlavou (f) a posuňte dorazovou lištu (e)
do požadované polohy. Znovu dotáhněte šrouby s
rýhovanou hlavou (f).
7. m Pozor! Neposouvejte dorazovou lištu (e) příliš
daleko ve směru pilového pásu.
