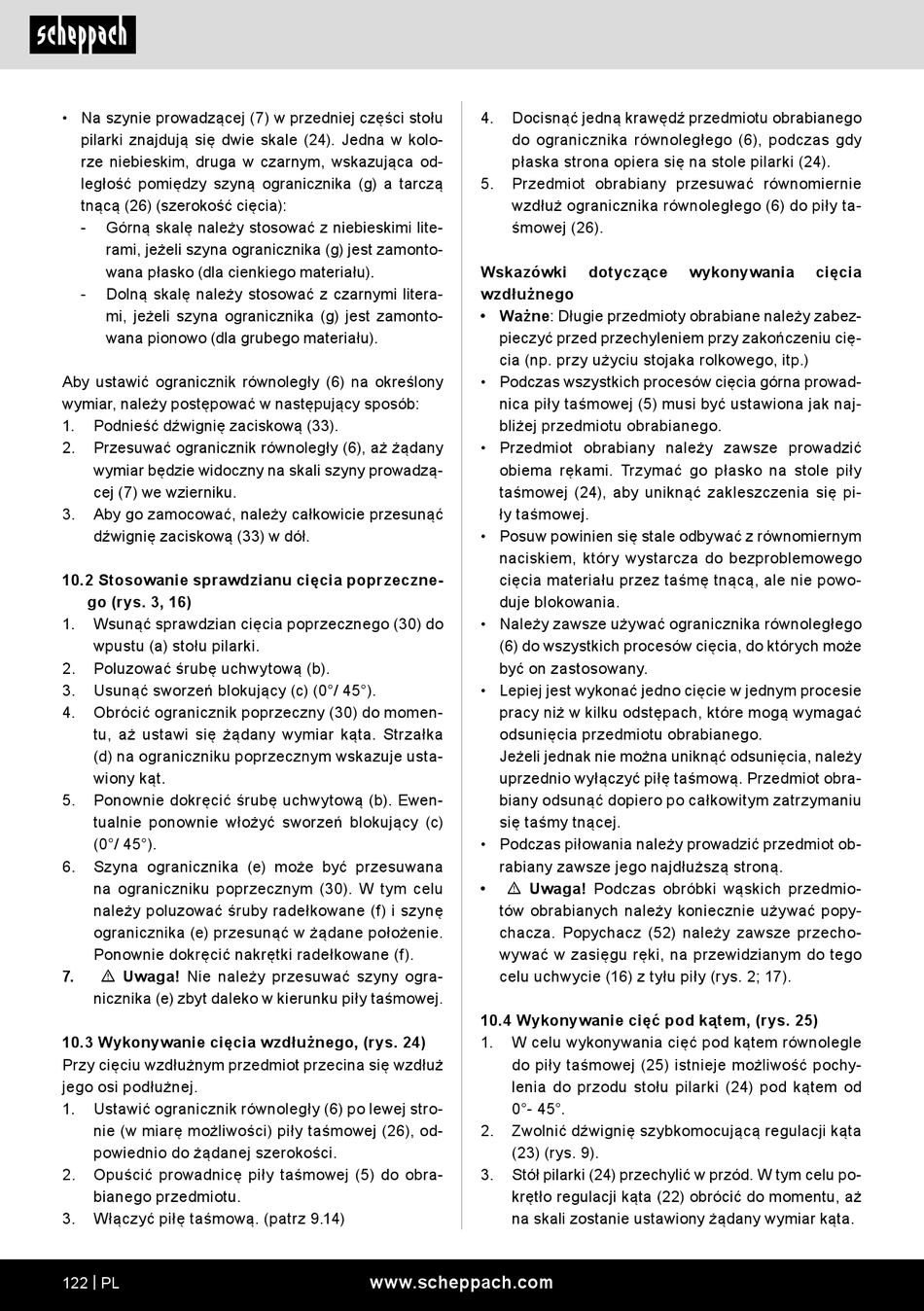

• Na szynie prowadzącej (7) w przedniej części stołu
pilarki znajdują się dwie skale (24). Jedna w kolo-
rze niebieskim, druga w czarnym, wskazująca od-
ległość pomiędzy szyną ogranicznika (g) a tarczą
tnącą (26) (szerokość cięcia):
- Górną skalę należy stosować z niebieskimi lite-
rami, jeżeli szyna ogranicznika (g) jest zamonto-
wana płasko (dla cienkiego materiału).
- Dolną skalę należy stosować z czarnymi litera-
mi, jeżeli szyna ogranicznika (g) jest zamonto-
wana pionowo (dla grubego materiału).
Aby ustawić ogranicznik równoległy (6) na określony
wymiar, należy postępować w następujący sposób:
1. Podnieść dźwignię zaciskową (33).
2. Przesuwać ogranicznik równoległy (6), aż żądany
wymiar będzie widoczny na skali szyny prowadzą-
cej (7) we wzierniku.
3. Aby go zamocować, należy całkowicie przesunąć
dźwignię zaciskową (33) w dół.
10.2 Stosowanie sprawdzianu cięcia poprzeczne-
go (rys. 3, 16)
1. Wsunąć sprawdzian cięcia poprzecznego (30) do
wpustu (a) stołu pilarki.
2. Poluzować śrubę uchwytową (b).
3. Usunąć sworzeń blokujący (c) (0°/ 45°).
4. Obrócić ogranicznik poprzeczny (30) do momen-
tu, aż ustawi się żądany wymiar kąta. Strzałka
(d) na ograniczniku poprzecznym wskazuje usta-
wiony kąt.
5. Ponownie dokręcić śrubę uchwytową (b). Ewen-
tualnie ponownie włożyć sworzeń blokujący (c)
(0°/ 45°).
6. Szyna ogranicznika (e) może być przesuwana
na ograniczniku poprzecznym (30). W tym celu
należy poluzować śruby radełkowane (f) i szynę
ogranicznika (e) przesunąć w żądane położenie.
Ponownie dokręcić nakrętki radełkowane (f).
7. m Uwaga! Nie należy przesuwać szyny ogra-
nicznika (e) zbyt daleko w kierunku piły taśmowej.
10.3 Wykonywanie cięcia wzdłużnego, (rys. 24)
Przy cięciu wzdłużnym przedmiot przecina się wzdłuż
jego osi podłużnej.
1. Ustawić ogranicznik równoległy (6) po lewej stro-
nie (w miarę możliwości) piły taśmowej (26), od-
powiednio do żądanej szerokości.
2. Opuścić prowadnicę piły taśmowej (5) do obra-
bianego przedmiotu.
3. Włączyć piłę taśmową. (patrz 9.14)
122 | PL
4. Docisnąć jedną krawędź przedmiotu obrabianego
do ogranicznika równoległego (6), podczas gdy
płaska strona opiera się na stole pilarki (24).
5. Przedmiot obrabiany przesuwać równomiernie
wzdłuż ogranicznika równoległego (6) do piły ta-
śmowej (26).
Wskazówki
wzdłużnego
• Ważne: Długie przedmioty obrabiane należy zabez-
pieczyć przed przechyleniem przy zakończeniu cię-
cia (np. przy użyciu stojaka rolkowego, itp.)
• Podczas wszystkich procesów cięcia górna prowad-
nica piły taśmowej (5) musi być ustawiona jak naj-
bliżej przedmiotu obrabianego.
• Przedmiot obrabiany należy zawsze prowadzić
obiema rękami. Trzymać go płasko na stole piły
taśmowej (24), aby uniknąć zakleszczenia się pi-
ły taśmowej.
• Posuw powinien się stale odbywać z równomiernym
naciskiem, który wystarcza do bezproblemowego
cięcia materiału przez taśmę tnącą, ale nie powo-
duje blokowania.
• Należy zawsze używać ogranicznika równoległego
(6) do wszystkich procesów cięcia, do których może
być on zastosowany.
• Lepiej jest wykonać jedno cięcie w jednym procesie
pracy niż w kilku odstępach, które mogą wymagać
odsunięcia przedmiotu obrabianego.
Jeżeli jednak nie można uniknąć odsunięcia, należy
uprzednio wyłączyć piłę taśmową. Przedmiot obra-
biany odsunąć dopiero po całkowitym zatrzymaniu
się taśmy tnącej.
• Podczas piłowania należy prowadzić przedmiot ob-
rabiany zawsze jego najdłuższą stroną.
• m Uwaga! Podczas obróbki wąskich przedmio-
tów obrabianych należy koniecznie używać popy-
chacza. Popychacz (52) należy zawsze przecho-
wywać w zasięgu ręki, na przewidzianym do tego
celu uchwycie (16) z tyłu piły (rys. 2; 17).
10.4 Wykonywanie cięć pod kątem, (rys. 25)
1. W celu wykonywania cięć pod kątem równolegle
do piły taśmowej (25) istnieje możliwość pochy-
lenia do przodu stołu pilarki (24) pod kątem od
0°- 45°.
2. Zwolnić dźwignię szybkomocującą regulacji kąta
(23) (rys. 9).
3. Stół pilarki (24) przechylić w przód. W tym celu po-
krętło regulacji kąta (22) obrócić do momentu, aż
na skali zostanie ustawiony żądany wymiar kąta.
www.scheppach.com
dotyczące wykonywania cięcia
