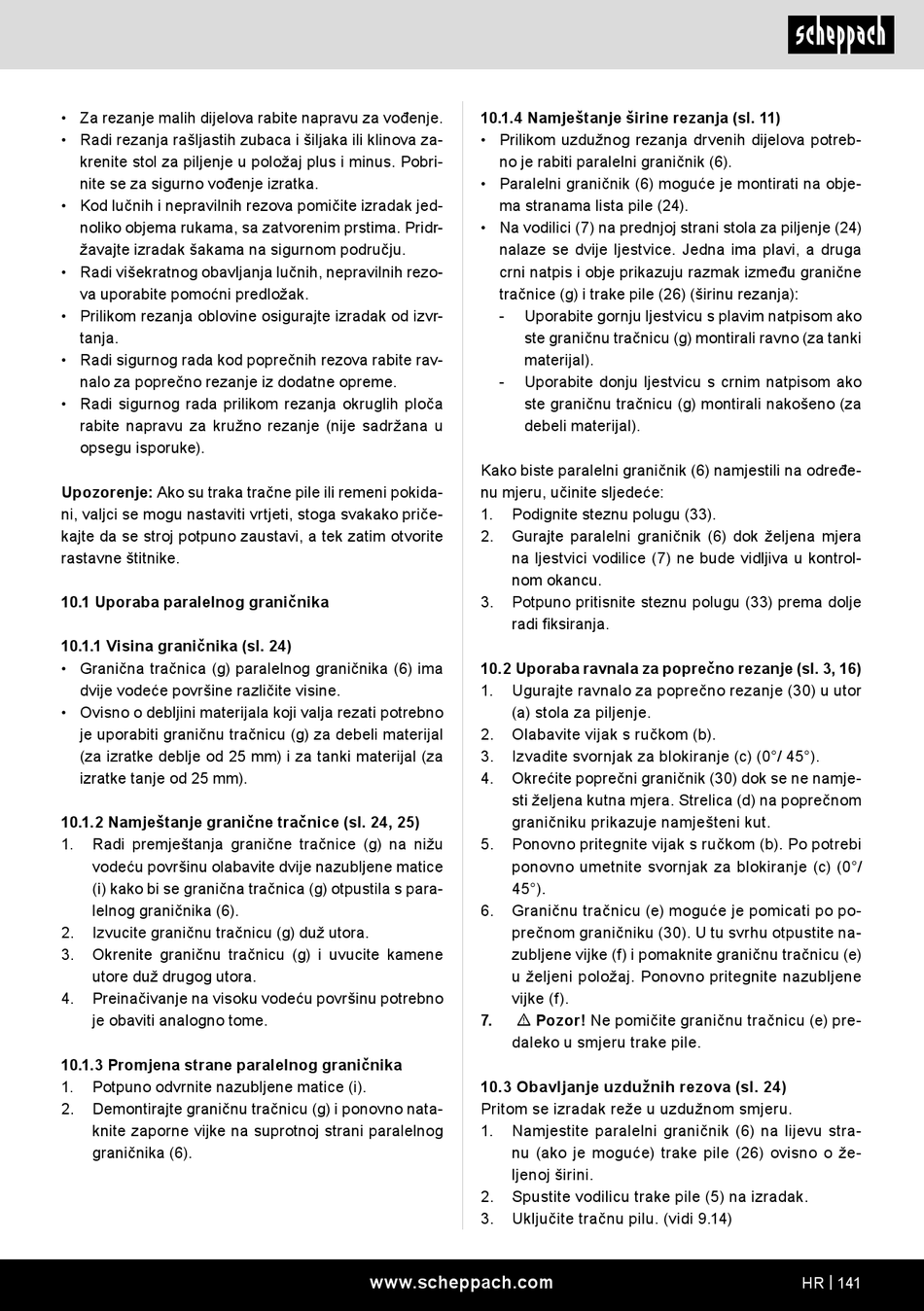

• Za rezanje malih dijelova rabite napravu za vođenje.
• Radi rezanja rašljastih zubaca i šiljaka ili klinova za-
krenite stol za piljenje u položaj plus i minus. Pobri-
nite se za sigurno vođenje izratka.
• Kod lučnih i nepravilnih rezova pomičite izradak jed-
noliko objema rukama, sa zatvorenim prstima. Pridr-
žavajte izradak šakama na sigurnom području.
• Radi višekratnog obavljanja lučnih, nepravilnih rezo-
va uporabite pomoćni predložak.
• Prilikom rezanja oblovine osigurajte izradak od izvr-
tanja.
• Radi sigurnog rada kod poprečnih rezova rabite rav-
nalo za poprečno rezanje iz dodatne opreme.
• Radi sigurnog rada prilikom rezanja okruglih ploča
rabite napravu za kružno rezanje (nije sadržana u
opsegu isporuke).
Upozorenje: Ako su traka tračne pile ili remeni pokida-
ni, valjci se mogu nastaviti vrtjeti, stoga svakako priče-
kajte da se stroj potpuno zaustavi, a tek zatim otvorite
rastavne štitnike.
10.1 Uporaba paralelnog graničnika
10.1.1 Visina graničnika (sl. 24)
• Granična tračnica (g) paralelnog graničnika (6) ima
dvije vodeće površine različite visine.
• Ovisno o debljini materijala koji valja rezati potrebno
je uporabiti graničnu tračnicu (g) za debeli materijal
(za izratke deblje od 25 mm) i za tanki materijal (za
izratke tanje od 25 mm).
10.1.2 Namještanje granične tračnice (sl. 24, 25)
1. Radi premještanja granične tračnice (g) na nižu
vodeću površinu olabavite dvije nazubljene matice
(i) kako bi se granična tračnica (g) otpustila s para-
lelnog graničnika (6).
2. Izvucite graničnu tračnicu (g) duž utora.
3. Okrenite graničnu tračnicu (g) i uvucite kamene
utore duž drugog utora.
4. Preinačivanje na visoku vodeću površinu potrebno
je obaviti analogno tome.
10.1.3 Promjena strane paralelnog graničnika
1. Potpuno odvrnite nazubljene matice (i).
2. Demontirajte graničnu tračnicu (g) i ponovno nata-
knite zaporne vijke na suprotnoj strani paralelnog
graničnika (6).
10.1.4 Namještanje širine rezanja (sl. 11)
• Prilikom uzdužnog rezanja drvenih dijelova potreb-
no je rabiti paralelni graničnik (6).
• Paralelni graničnik (6) moguće je montirati na obje-
ma stranama lista pile (24).
• Na vodilici (7) na prednjoj strani stola za piljenje (24)
nalaze se dvije ljestvice. Jedna ima plavi, a druga
crni natpis i obje prikazuju razmak između granične
tračnice (g) i trake pile (26) (širinu rezanja):
- Uporabite gornju ljestvicu s plavim natpisom ako
ste graničnu tračnicu (g) montirali ravno (za tanki
materijal).
- Uporabite donju ljestvicu s crnim natpisom ako
ste graničnu tračnicu (g) montirali nakošeno (za
debeli materijal).
Kako biste paralelni graničnik (6) namjestili na određe-
nu mjeru, učinite sljedeće:
1. Podignite steznu polugu (33).
2. Gurajte paralelni graničnik (6) dok željena mjera
na ljestvici vodilice (7) ne bude vidljiva u kontrol-
nom okancu.
3. Potpuno pritisnite steznu polugu (33) prema dolje
radi fiksiranja.
10.2 Uporaba ravnala za poprečno rezanje (sl. 3, 16)
1. Ugurajte ravnalo za poprečno rezanje (30) u utor
(a) stola za piljenje.
2. Olabavite vijak s ručkom (b).
3. Izvadite svornjak za blokiranje (c) (0°/ 45°).
4. Okrećite poprečni graničnik (30) dok se ne namje-
sti željena kutna mjera. Strelica (d) na poprečnom
graničniku prikazuje namješteni kut.
5. Ponovno pritegnite vijak s ručkom (b). Po potrebi
ponovno umetnite svornjak za blokiranje (c) (0°/
45°).
6. Graničnu tračnicu (e) moguće je pomicati po po-
prečnom graničniku (30). U tu svrhu otpustite na-
zubljene vijke (f) i pomaknite graničnu tračnicu (e)
u željeni položaj. Ponovno pritegnite nazubljene
vijke (f).
7. m Pozor! Ne pomičite graničnu tračnicu (e) pre-
daleko u smjeru trake pile.
10.3 Obavljanje uzdužnih rezova (sl. 24)
Pritom se izradak reže u uzdužnom smjeru.
1. Namjestite paralelni graničnik (6) na lijevu stra-
nu (ako je moguće) trake pile (26) ovisno o že-
ljenoj širini.
2. Spustite vodilicu trake pile (5) na izradak.
3. Uključite tračnu pilu. (vidi 9.14)
