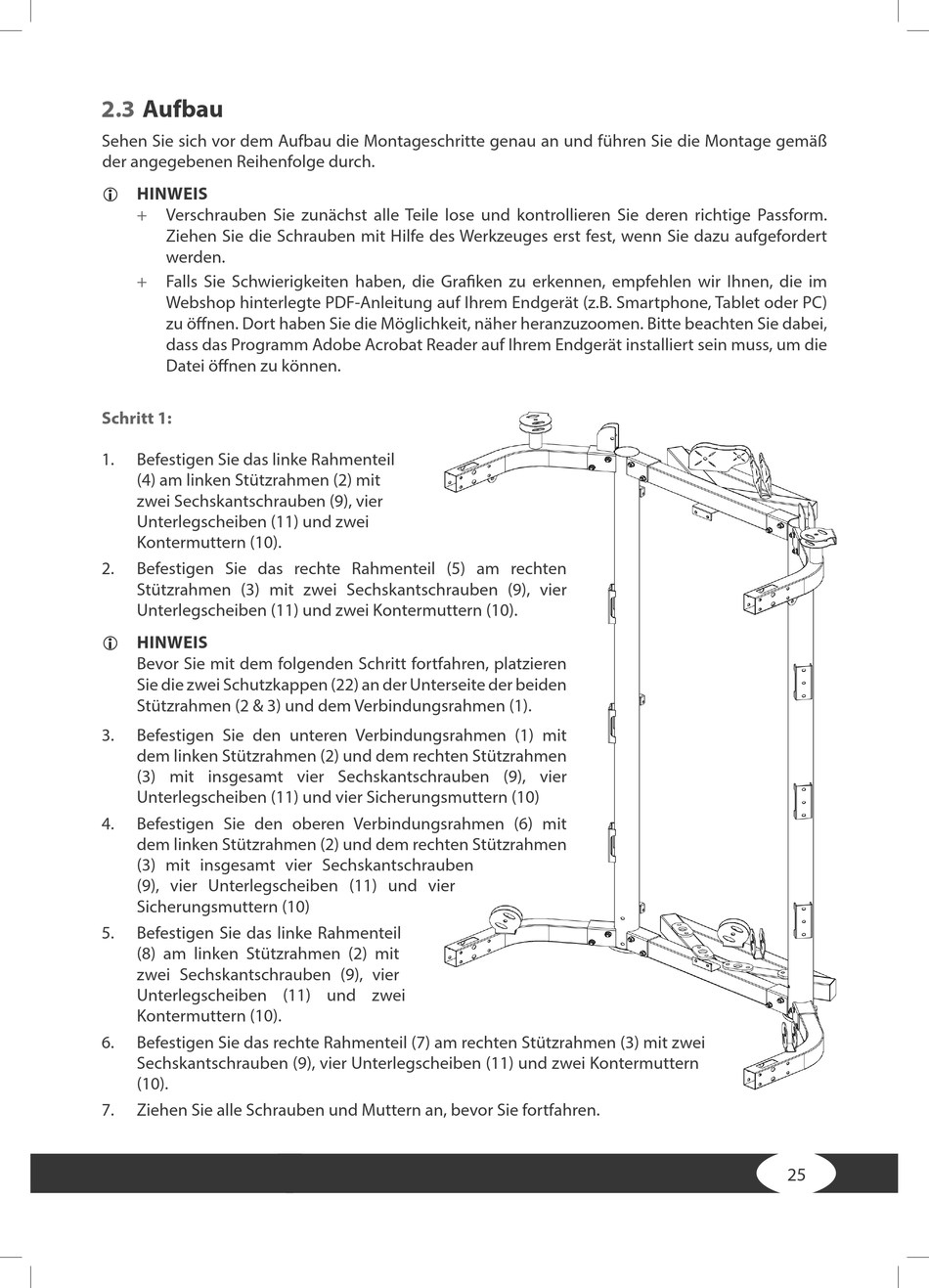

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafiken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öffnen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öffnen zu können.
Schritt 1:
1.
Befestigen Sie das linke Rahmenteil
(4) am linken Stützrahmen (2) mit
zwei Sechskantschrauben (9), vier
Unterlegscheiben (11) und zwei
Kontermuttern (10).
2.
Befestigen Sie das rechte Rahmenteil (5) am rechten
Stützrahmen (3) mit zwei Sechskantschrauben (9), vier
Unterlegscheiben (11) und zwei Kontermuttern (10).
HINWEIS
L
Bevor Sie mit dem folgenden Schritt fortfahren, platzieren
Sie die zwei Schutzkappen (22) an der Unterseite der beiden
Stützrahmen (2 & 3) und dem Verbindungsrahmen (1).
3.
Befestigen Sie den unteren Verbindungsrahmen (1) mit
dem linken Stützrahmen (2) und dem rechten Stützrahmen
(3) mit insgesamt vier Sechskantschrauben (9), vier
Unterlegscheiben (11) und vier Sicherungsmuttern (10)
4.
Befestigen Sie den oberen Verbindungsrahmen (6) mit
dem linken Stützrahmen (2) und dem rechten Stützrahmen
(3) mit insgesamt vier Sechskantschrauben
(9), vier Unterlegscheiben (11) und vier
Sicherungsmuttern (10)
5.
Befestigen Sie das linke Rahmenteil
(8) am linken Stützrahmen (2) mit
zwei Sechskantschrauben (9), vier
Unterlegscheiben (11) und zwei
Kontermuttern (10).
6.
Befestigen Sie das rechte Rahmenteil (7) am rechten Stützrahmen (3) mit zwei
Sechskantschrauben (9), vier Unterlegscheiben (11) und zwei Kontermuttern
(10).
7.
Ziehen Sie alle Schrauben und Muttern an, bevor Sie fortfahren.
25
