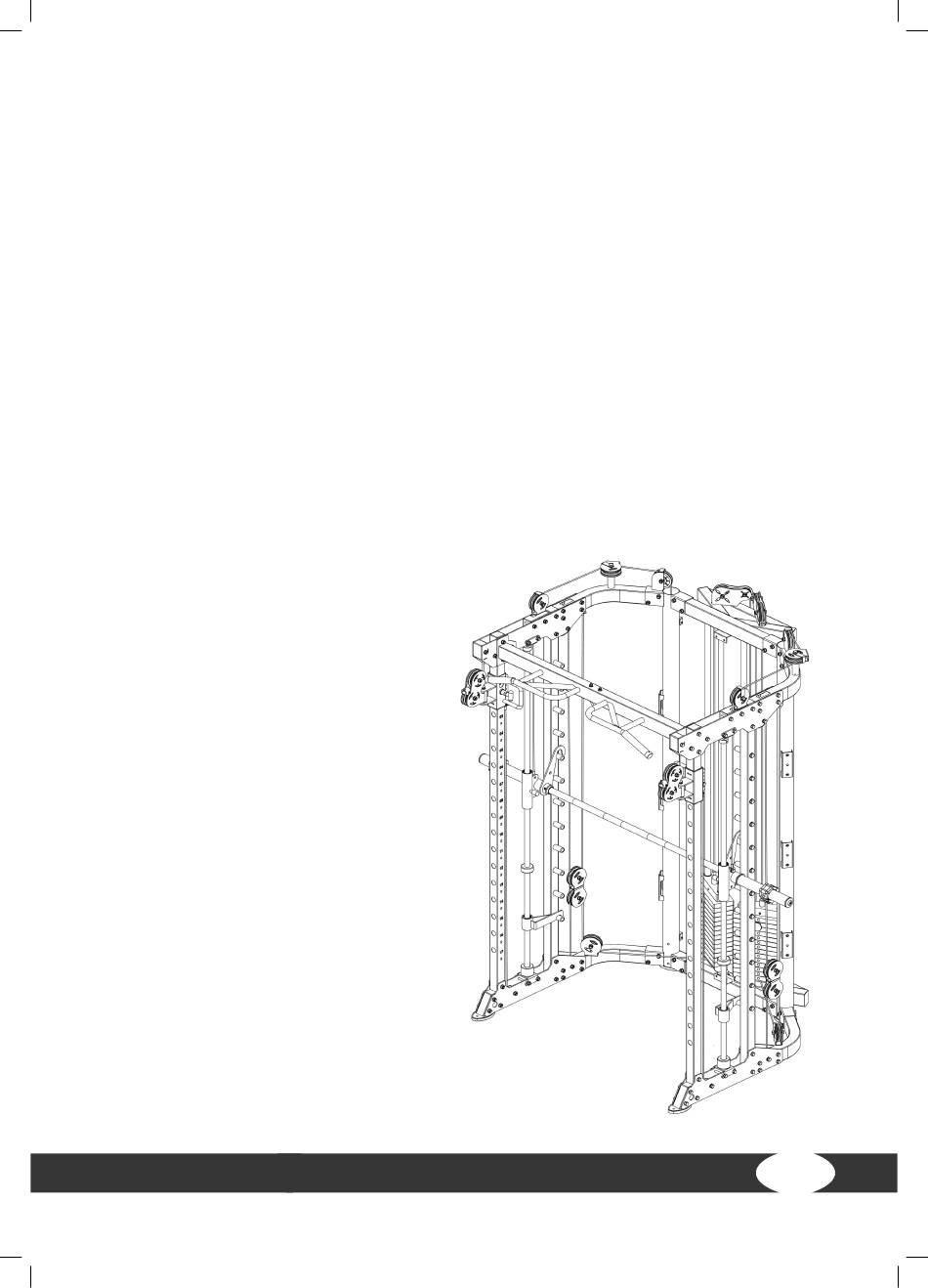

Schritt 7:
1.
Schrauben Sie das Gewindeende vom Kabel (60) in die Aufnahme des Gewichtsblocks und
führen Sie das Kabel (60) nach oben durch den Verbindungsrahmen.
2.
Montieren Sie in der Umlenkrollenhalterung am Verbindungsrahmen eine Umlenkrolle (50) und
eine kleine Umlenkrolle (59) mit jeweils einer Schraube (52), zwei Unterlegscheiben (11) und
einer Mutter (10).
3.
Führen Sie das Kabel (60) über die montierte Umlenkrolle (50) und die kleine Umlenkrolle (59)
durch den Verbindungsrahmen nach unten entlang der Rückseite des Gewichtsblocks.
4.
Montieren Sie eine Umlenkrolle (50) an der Rückseite des unteren Verbindungsrahmens mit
einer Schraube (52), zwei Unterlegscheiben (11) und einer Mutter (10).
5.
Führen Sie das Kabel (60) unterhalb der montierten Umlenkrolle (50) und dem Gewichtsblock
entlang nach vorne.
6.
Montieren Sie je eine Umlenkrolle (50) an der Umlenkrollenhalterung am rechten Rahmenteil und
in der freihängenden Umlenkrollenhalterung mit je einer Schraube (52), zwei Unterlegscheiben
(11) und einer Mutter (10).
7.
Führen Sie das Kabel (60) unterhalb der Umlenkrolle (50) am rechten Rahmenteil nach oben
über die Umlenkrolle (50) durch die freihängende Umlenkrollenhalterung.
8.
Montieren Sie zwei kleine Umlenkrollen (59) zusammen
mit je zwei Abstandshaltern (58) zwischen den
unteren Platten mit je einer Schraube (24), zwei
Unterlegscheiben (11) und einer Mutter (10).
9.
Führen Sie das Kabel unterhalb der
kleinen Umlenkrollen (59) entlang
durch die Platten nach oben und
montieren Sie das Ösenende des
Kabels (60) an der Rückseite des
Umlenkrollenrahmens
Schraube (54), zwei Unterlegscheiben
(11) und einer Mutter (10).
10. Wiederholen Sie den Schritt 1 bis Schritt
9 auf der anderen Seite der Kraftstation.
11. Ziehen Sie die Schrauben und Muttern fest.
mit
einer
