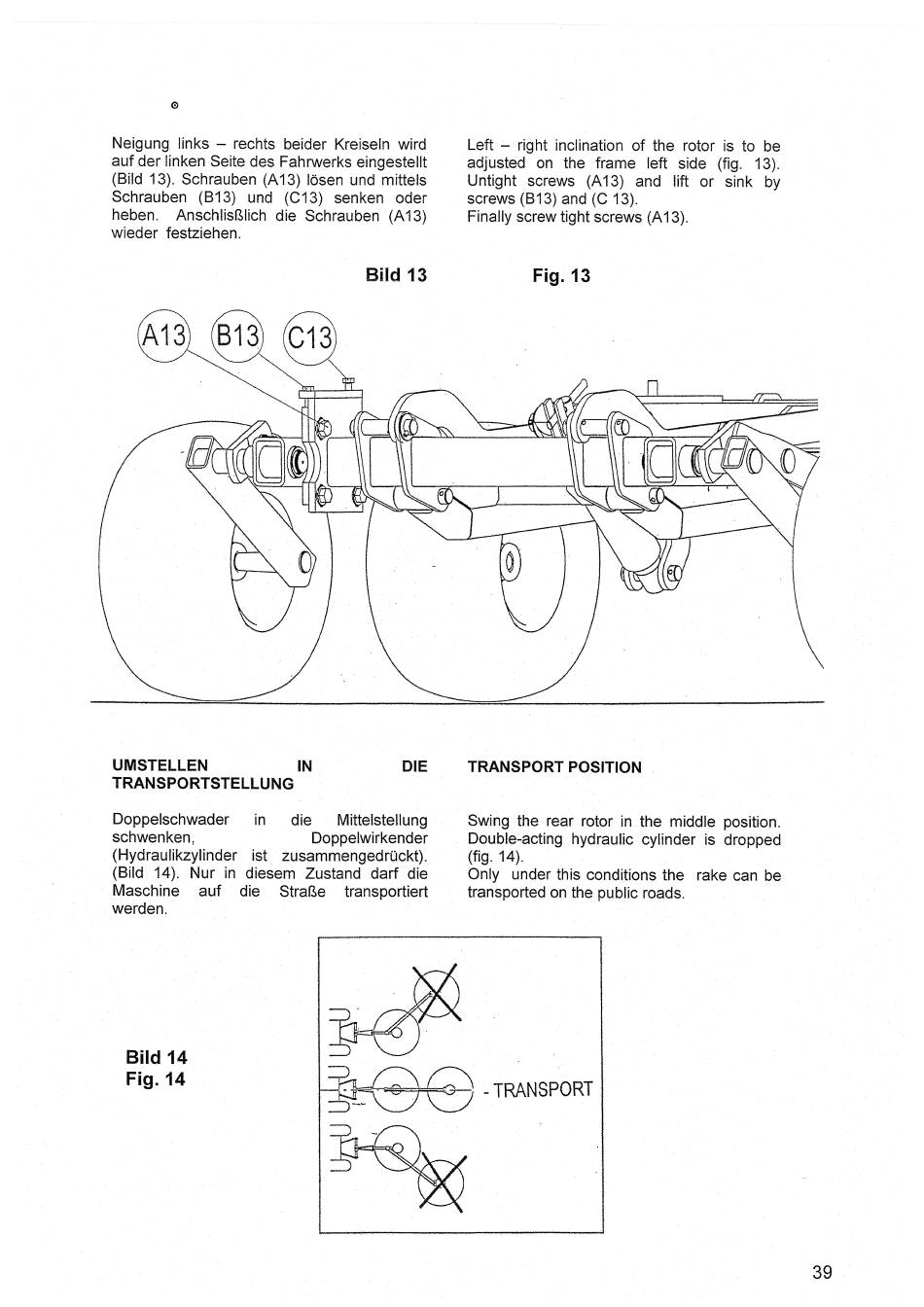

Neigung links — rechts beider Kreiseln Wird
auf der linken Seite des Fahrwerks eingestellt
(Bild 13). Schrauben (A13) lösen und mittels
Schrauben (B13) und (C13) senken Oder
heben. Anschlisßlich die Schrauben (A13)
wieder
festziehen.
A13
B13
UMSTELLEN
TRANSPORTSTELLUNG
Doppelschwader
in
schwenken,
(Hydraulikzylinder
ist
zusammengedrückt).
(Bild
14). Nur in diesem
Maschine
auf
die
Straße
werden,
14
Fig. 14
13
C13
0
IN
DIE
die
Mittelstellung
Doppelwirkender
Zustand
darf die
transportiert
Left — right inclination of the rotor is to be
adjusted on the frame left side (fig. 13).
Untight screws (A13) and lift or sink by
screws (B13) and (C 13).
Finally screw tight screws (A13).
Fig. 13
TRANSPORT
POSITION
Swing the rear rotor in the middle position.
Double-acting hydraulic cylinder is dropped
(fig. 14).
Only
under this conditions
transported on the public roads.
- TRANSPORT
0
the
rake can be
39
