2 | Produktbeschreibung​

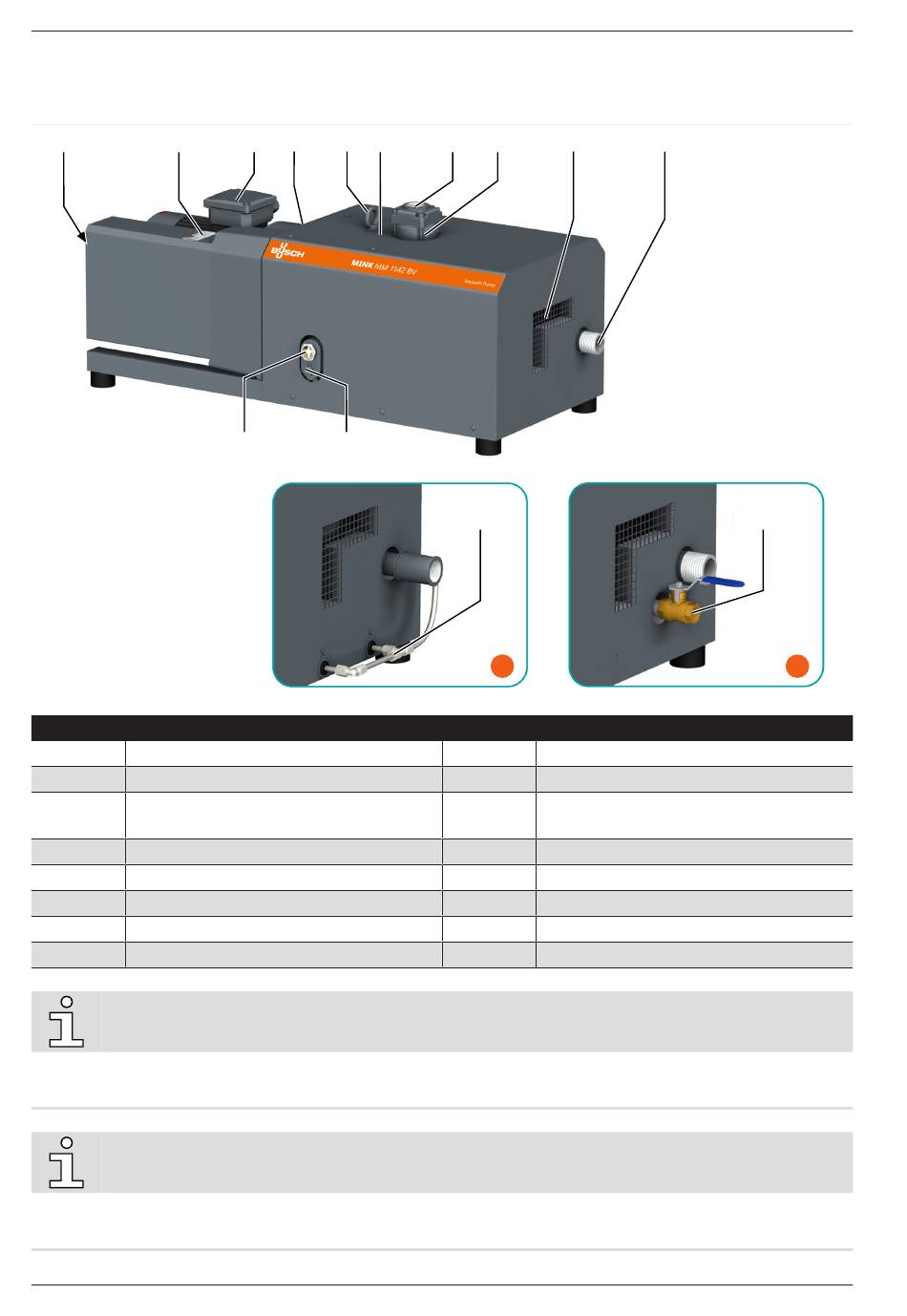

2 Produktbeschreibung
CAO NP
Beschreibung
1 Gasdichte Ausführung
IN Sauganschluss
OFP Öleinfüllschraube/Belüftungsventil (unter
der Abdeckung)
OSG Ölschauglas
MTB Motorklemmenkasten
CAI Kühllufteinlass
EB Augenschraube
CD Kondensatablass (optional)
HINWEIS
Technischer Ausdruck.
In dieser Betriebsanleitung wird die „Vakuumpumpe" mit dem Ausdruck „Maschine" bezeichnet.
HINWEIS
Abbildungen.
In dieser Betriebsanleitung können die Abbildungen vom Aussehen der Maschine abweichen.
4 | 36
MTB DA EB
OFP
OSG ODP
IN NRV CAI
PRL
1
2 Aqua-Ausführung
OUT Abluftanschluss
ODP Ölablassschraube
NRV Rückschlagventil (integriert)
DA Richtungspfeil
CAO Kühlluftauslass
NP Typenschild
PRL Druckentlastungsleitung (optional)
Instruction Manual MINK MM 1104-1142 BV_DE_de
OUT
CD
2
