Thermostat
3
Integrierter Thermostat
Getriebetyp
R77 F77 K77
R87 F87 K87
R97 – –
R107
R137 F97 K97
- F107 K107
R147 F127 K127
R167 F157 K157
K167
– –
K187
8
Zusatz zur Betriebsanleitung – Getriebe Typenreihe R..7, F..7, K..7

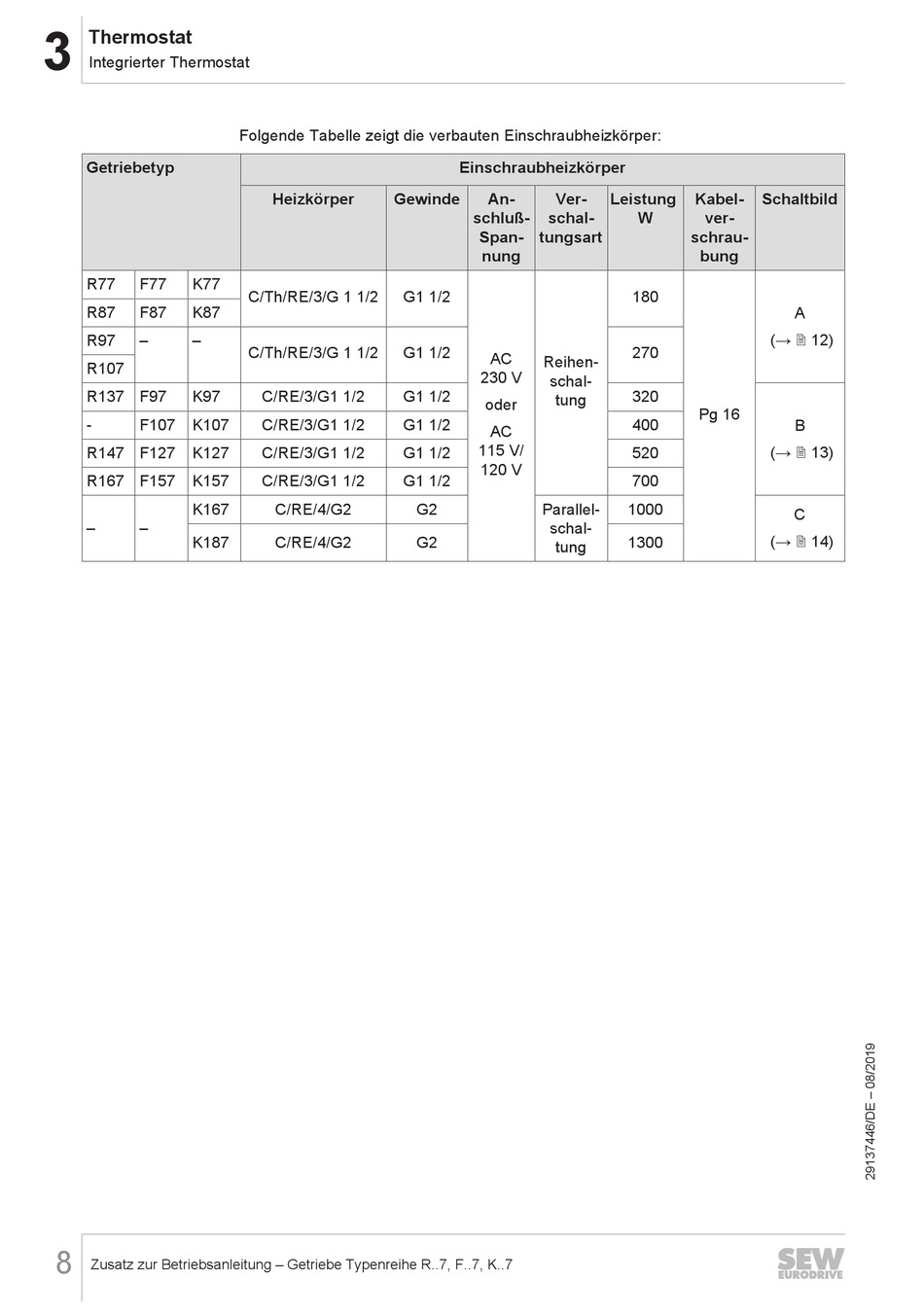

Folgende Tabelle zeigt die verbauten Einschraubheizkörper:
Heizkörper Gewinde
C/Th/RE/3/G 1 1/2 G1 1/2
C/Th/RE/3/G 1 1/2 G1 1/2
C/RE/3/G1 1/2 G1 1/2
C/RE/3/G1 1/2 G1 1/2
C/RE/3/G1 1/2 G1 1/2
C/RE/3/G1 1/2 G1 1/2
C/RE/4/G2
C/RE/4/G2
Einschraubheizkörper
An- Ver-
schluß- schal-
Span- tungsart
nung
AC
Reihen-
230 V
schal-
tung
oder
AC
115 V/
120 V
G2 Parallel-
schal-
G2
tung
Leistung Kabel- Schaltbild
W ver-
schrau-
bung
180
(→ 2 12)
270
320
Pg 16
400
520 (→ 2 13)
700
1000
1300 (→ 2 14)
A
B
C
