6.2
B: Einschraubheizkörper C/RE/3/G1 1/2
6.2.1

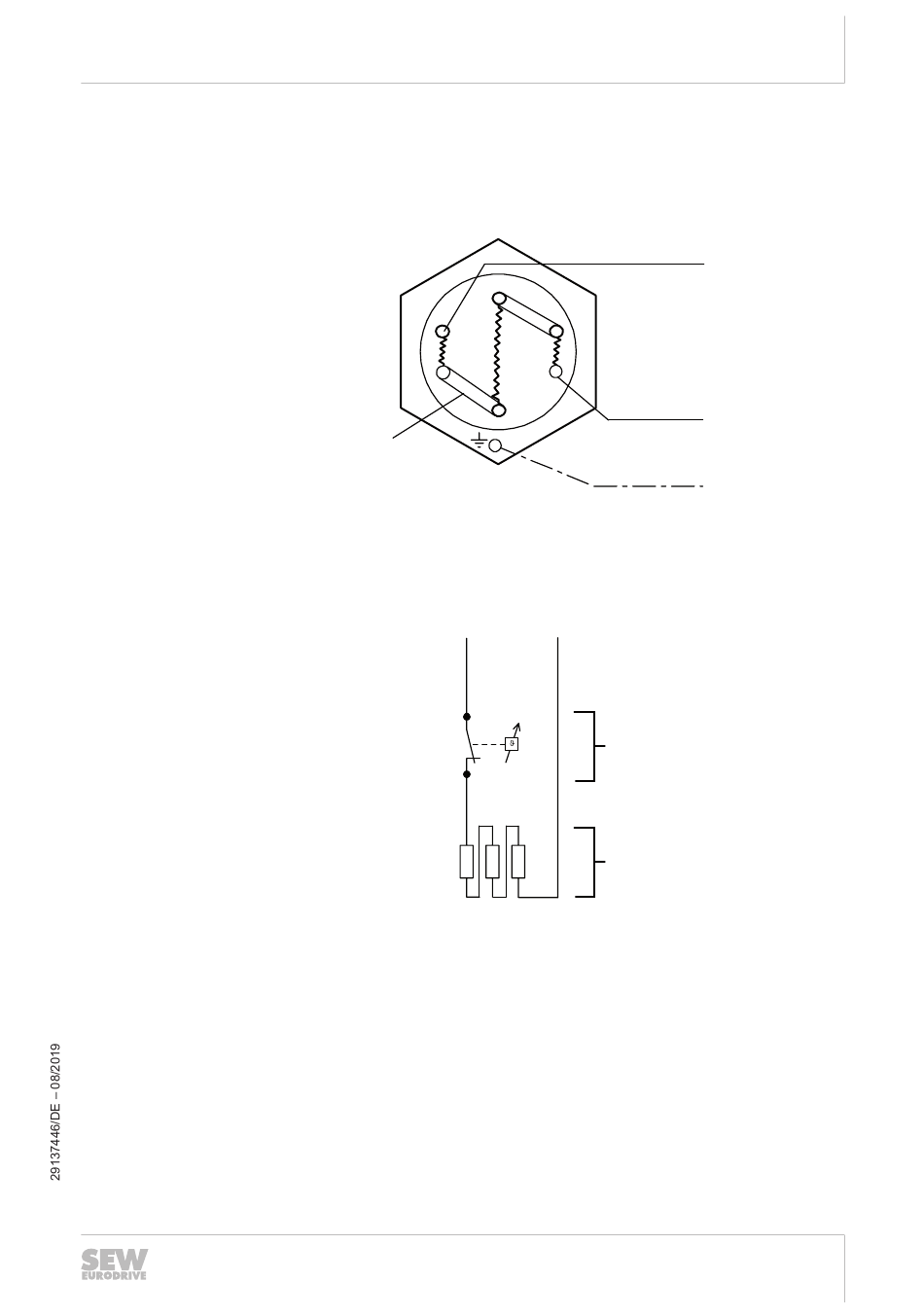

Anschluss-Schema
Wechselspannung, 1-phasig, AC 230 V, Reihenschaltung (Blick in den Anschluss-
bereich)
[1]
6.2.2
Schaltbild
Beachten Sie die elektrischen Kenndaten der Regelzone.
[1]
[2]
[1]
Schaltbrücken
L1
Thermostat
Heizkörper
Zusatz zur Betriebsanleitung – Getriebe Typenreihe R..7, F..7, K..7
Technische Daten
B: Einschraubheizkörper C/RE/3/G1 1/2
L1
N
PE
N
[1]
[2]
6
2060538123
2060540043
13
