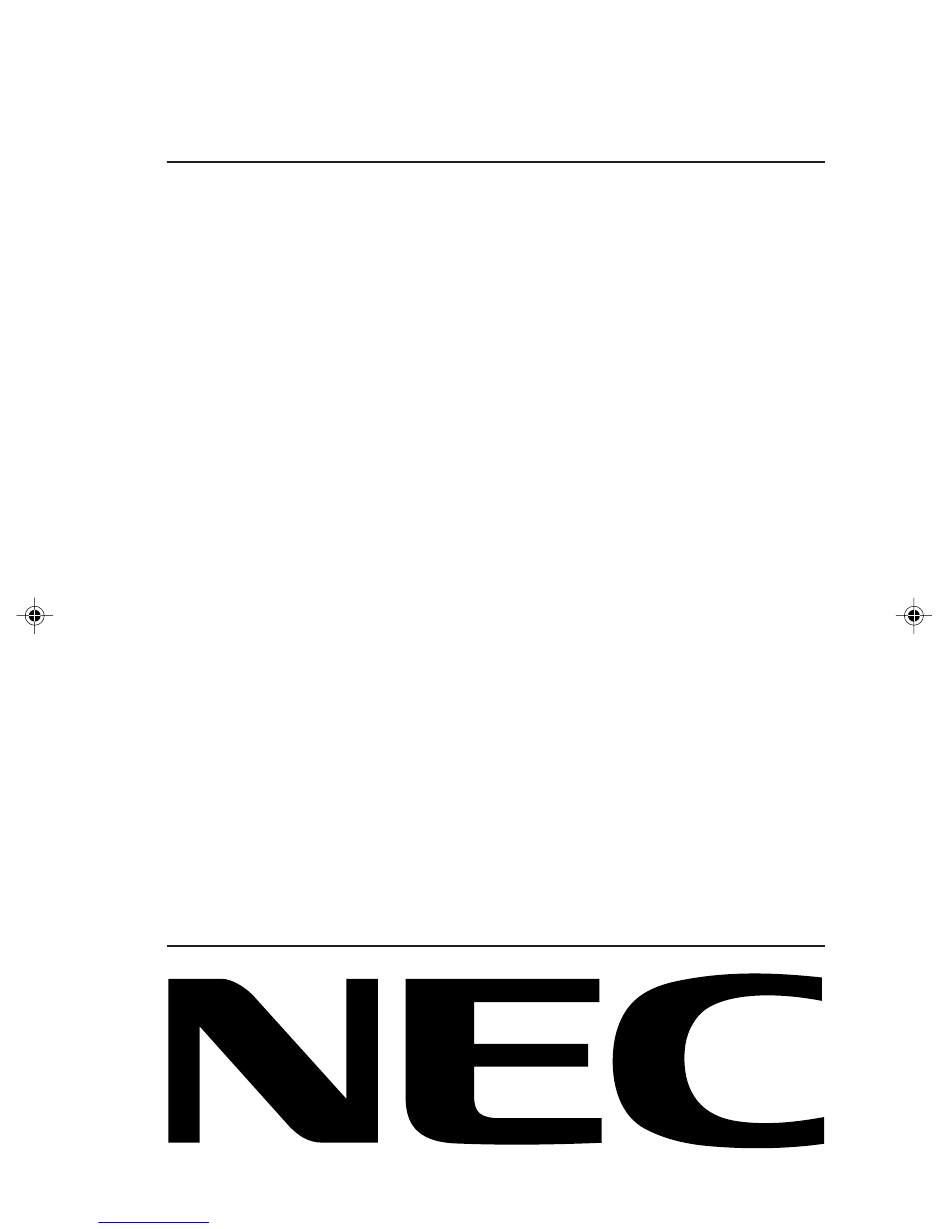

- Seite 1 MultiSync LCD 2110 User’s Manual Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Declaration of the Manufacture We hereby certify that the colour monitors MultiSync LCD2110 (LA-2141JMW-P) are in compliance with Council Directive 73/23/EEC: - EN 60950 Council Directive 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 and marked with NEC Home Electronics, LTD.
-
Seite 3: Safety Instruction
NEC is a registered trademark of NEC Corporation. ErgoDesign, IPM, OSM and ColorControl are trademarks of NEC Home Electronics, Ltd. MultiSync is a registered trademark of NEC Technologies, Inc in U.S., and of NEC Home Electronics, Ltd in Canada, U.K., Germany, France, Spain, Italy, Austria, Benelux, Switzerland, Denmark, Finland, Norway and Saudi Arabia. - Seite 4 For the Customer to use in U.S.A or Canada. Canadian Department of Communications Compliance Statement DOC: This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouiller du Canada.
-
Seite 5: Declaration Of Conformity
This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions. (1)This device may not cause harmful interference,and (2) this device must accept any interference received ,including interference that may cause undesired operation. U.S. Responsible Party: NEC Technologies,Inc. Address: 1250 North Arlington Heights Road Itasca,Illinois 60143-1248 Tel.No.:... - Seite 6 TCO'99 LA-2141JMW-P Congratulations! You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
- Seite 7 Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration). Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety. The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things.
-
Seite 8: Environmental Requirements
Environmental requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. - Seite 9 CFCs (freons) The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g.
-
Seite 10: Vorstellung Des Nec Multisync Lcd
Kontrastumfang erhöht die Farbbrillanz und verbessert die Bildschärfe ohne dabei die Bildgeometrie zu beeinflussen. Größere Kompatibilität Der MultiSync LCD2110 ist durch und durch ein analoger Monitor. Mit dem analogen Interface ist ein Anschluß an spezielle Grafik- bzw. Interface-Karten nicht erforderlich, sondern der LCD Monitor kann direkt über die RGB-Signale arbeiten. - Seite 11 Vorstellung des NEC MultiSync LCD D - 2 2110 Farbeinstellungsmenü (ColorControl System) Über das ColorControl System können die Farben Ihres Bildschirmes exakt eingestellt und die Farbintensität einer Vielzahl von Anforderungen angepaßt werden. OSM (On Screen Manager) Der On Screen Manager erlaubt eine direkte, menügesteuerte Einstellung individueller Bildparameter.
- Seite 12 Der Monitor kann an der Wand oder zur Benutzung an umliegenden Arbeitsplätzen an einem Arm installiert werden. BNC/D-Sub Der MultiSync LCD2110 bietet zwei Signaleingänge an. Dies ermöglicht es einen Rechner über das mitgelieferte D-Sub-Signalkabel und den zweiten Rechner über das optionale BNC-Signalkabel anzuschließen.
- Seite 13 – AC-Netzkabel. – AC-Adapterkable (Typ. A2440S01). – Videosignalkabel – 15 Pin VGA auf BNC. – Bedienerhandbuch. – NEC LCD-Setup-Software, Portrait-Software und andere nützliche Dateien. Karton und Verpackungsmaterial sollten Sie für einen späteren Transport bzw. Versand Ihres LCD Monitors aufbewahren. Downloaded from www.Manualslib.com...
-
Seite 14: Empfehlungen Zur Benutzung
D - 5 Empfehlungen zur Benutzung Empfehlungen zur Benutzung Um eine optimale Leistungsfähigkeit Ihres LCD Farbmonitors zu 2110 gewährleisten, sollten die nachfolgend aufgeführten Punkte bei der Aufstellung Ihres neuen Gerätes beachtet werden: • ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können. - Seite 15 Empfehlungen zur Benutzung D - 6 • Der Netzstecker ist das wichtigste Teil beim Abtrennen des Monitors vom Netz. Das Gerät sollte in der Nähe einer leicht zugänglichen Netzsteckdose installiert werden. • Benutzen Sie den mitgelieferten AC-Adapter. • Die sich im Inneren des LCD Monitors befindliche Fluoreszenzröhre beinhaltet Quecksilber.
- Seite 16 D - 7 Empfehlungen zur Benutzung benutzt werden, wo man nur hin und wieder auf den Monitor schaut. Unter den nachfolgend aufgeführten Umständen muß der Monitor sofort vom Netz getrennt und ein Service-Techniker konsultiert werden: • Wenn das Netzkabel oder der Netzstecker beschädigt sind. •...
- Seite 17 Empfehlungen zur Benutzung D - 8 Monitor darf nur mit einem zertifizierten Arm(z.B. GS-Zeichen) verwendet werden. DAMIT AUGEN, NACKEN- UND SCHULTERMUSKULATUR BEIM ARBEITEN AM BILDSCHIRM ENTLASTET WERDEN, BEACHTEN SIE BEIM AUFSTELLEN UND EINSTELLEN IHRES MONITORS BITTE DIE NACHFOLGEND AUFGEFÜHRTEN HINWEISE: •...
-
Seite 18: Installation
Laptops). Sollten Sie nicht sicher sein, welcher Anschluß der Videoanschluß ist, beziehen Sie sich bitte auf das Bedienerhandbuch Ihres Computers oder der Display-Karte. Um den MultiSync LCD2110 Monitor an Ihr System anzuschließen, führen Sie bitte folgende Instruktionen aus: 1. Schalten Sie die Stromversorgung vom Computer und Monitor aus. - Seite 19 Installation D - 10 mit R gekennzeichneten BNC-Anschluß, das grüne BNC-Kabel an den mit G/Sync gekennzeichneten Anschluß und das blaue BNC-Kabel an den mit B gekennzeichneten Anschluß an. Sollten Sie ein viertes BNC-Kabel haben, schließen Sie dieses bitte an den am Monitor mit HS/CS gekennzeichneten Anschluß an.
- Seite 20 D - 11 Installation 10. Beziehen Sie sich hinsichtlich Installation und Betrieb dieser Software auf die Bedienungsanleitung in der NEC LCD-Setup- Software CD-Box. HINWEIS: Beziehen Sie sich beim Auftreten von Störungen bitte auf das Kapitel “Fehlersuche” in diesem Bedienerhandbuch. Abb. A.1 Figure G.1...
- Seite 21 Installation D - 12 G(/SYNC) HS/CS Add. C.1 Add. C.2 Figure K.1 Abb. E.1 Clip Netzschalter Clip Figure L.1 Figure J.1A Figure J.1B Abb. F.1 Abb. D.1A Abb. D.1B Anheben und Senken des Bildschirms Der Monitor kann im Hoch- oder Querformat-Modus angehoben oder gesenkt werden.
- Seite 22 D - 13 Installation Neigen und Schwenken Fassen Sie an beiden Seiten des Monitors an und neigen und schwenken Sie ihn Ihren Bedürfnissen entsprechend (Abb. TS.1). Abb. RL.1 Figure RL.1 Abb. R.1 Figure R.1 Figure TS.1 Abb. TS.1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 23 Installation D - 14 Abnehmen des Monitorfußes für die Montage Vorbereiten des Monitors für verschiedene Montagezwecke: 1. Trennen Sie alle Kabel ab. 2. Legen Sie die Hände auf jede Monitorseite und heben Sie ihn auf die höchstmögliche Position an (Abb. RL.1). 3.
-
Seite 24: Bedienungselemente
D - 15 Bedienungselemente Bedienungselemente BNC/D-SUB : Ermöglicht die Umschaltung zwischen BNC- und D- SUB-Signaleingang. CSM Bedienungselemente Mit den sich vorne am Gerät befindlichen OSM Bedienungselementen werden die nachfolgend aufgeführten Funktionen ausgeführt: Um auf OSM Zugriff nehmen zu können, betätigen Sie die Steuerungstasten ( , , ) oder die PROCEED bzw. - Seite 25 Bedienungselemente D - 16 Hauptmenü Untermenü RESET Setzt alle Parameter Setzt alle Parameter des hervorgehobenen des hervorgehobenen Steuermenüs auf die Steuermenüs auf die Werkseinstellung Werkseinstellung zurück. zurück. HINWEIS: Wird die RESET-Taste im Haupt- oder Untermenü gedrückt, erscheint ein Warnfenster, das Ihnen die Aufhebung der RESET-Funktion durch Betätigung der EXIT-Taste ermöglicht.
-
Seite 26: All Reset
D - 17 Bedienungselemente Bildeinstellungsregler H. SIZE Stellt die Bildbreite durch Erhöhen oder Verringern dieser Einstellung ein. FINE Verbessert die Bildschärfe, die Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieser Einstellung. Zur automatischen Einstellung der Bildbreite und zum Ausführen der Feineinstellungen. ColorControl System Fünf Voreinstellungen wählen die gewünschte Farbeinstellung. - Seite 27 Bedienungselemente D - 18 Information Zeigt die aktuell eingestellte Bildauflösung, Frequenzeinstellung und die Art des Synchronisationssignals des Monitors an. HINWEIS: Wenn Sie die oder Taste drücken, während TYPE hervorgehoben wird, schaltet die Synchronisationsart zwischen Separate Sync und Sync On Green. OSM LOCK OUT Der OSM LOCK OUT-Regler versperrt den Zugriff zu allen OSM-Steuerungsfunktionen.
- Seite 28 D - 19 Technische Daten MultySync LCD 2110 Anzeige: 54.1 cm (21.3 Zoll) sichtbarer Bereich; Aktiv Matrix Dünnfilm Transistor (TFT) LCD-Anzeige; 0.27 mm Dot Pitch max. Auflösung 1600 x 1200; 180 cd/m Leuchtstärke; Kontrast 250:1. Eingangssignal: Video Analog 0,7 Vp-p/75 Ohm Sync Separate Sync.
- Seite 29 Entspricht die interpolierte Auflösung nicht exakt einem Vielfachen der physikalischen Auflösung, können bei der mathematischen Interpolation, gleiche Linien dicker als andere erscheinen. ** von NEC empfohlene Auflösung bei 60 Hz für optimale Bildqualität. *** Der aktive sichtbare Bereich ist abhängig vom Eingangssignal. Technische Änderungen vorbehalten.
- Seite 30 Bild zu sehen und es erscheint jetzt der “Geist” dieses Bildes, so schalten Sie den Monitor für eine Stunde lang aus, um das Bild zu löschen. HINWEIS: Wie bei allen PC-Displaygeräten empfiehlt NEC die regelmäßige Benutzung eines Bildschirmschoners während der Arbeitspausen. Downloaded from www.Manualslib.com...
- Seite 31 Fehlersuche/Abhilfe D - 22 Störung Notwendige Überprüfungen Das Bild ist unstabil, - Das Signalkabel muß fest an der/den Display-Karte/ unscharf oder Computer angeschlossen sein. scheint unscharf - Nutzen Sie den OSM-Menüpunkt Image Adjust und oder scheint zu stellen Sie das Bild mit Hilfe des schwimmen Feinabstimmungsreglers ein, bis es scharf und klar ist.
- Seite 32 A - 1 App. A PIN ASSIGNMENTS App. A PIN ASSIGNMENTS LCD 2110 SIGNAL INPUT CONNECTOR BNC connector MINI D-SUB 15 PIN 12 11 mini D-sub 15pin G ( /SYNC) (female) GREEN BLUE GROUND GROUND GROUND HS/CS GROUND GROUND + 5 V (DDC) GROUND GROUND H.
- Seite 33 App. B Preset Signal Timing LCD A - 2 2110 App. B Preset Signal Timing LCD 2110 Preset Resolution Vertical Horizontal Pixel Frequency (Hz) Frequency (kHz) Frequency (MHz) 720 x 350 70.09 31.47 28.32 640 x 400 56.43 24.83 21.05 720 x 400 70.09 31.47...
