Steuern des LCD-Monitors mittels RS-232C-Steuerung
Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen.
HINWEIS:
Wenn Sie diese Funktion verwenden, sollte RS-232C als EXTERNE STEUERUNG ausgewählt werden
(Siehe Seite 25).
Folgende Funktionen können vom Computer aus gesteuert werden:
•
Ein- und Ausschalten.
•
Wechseln des Eingangssignals.
•
Stummschaltung EIN oder AUS.

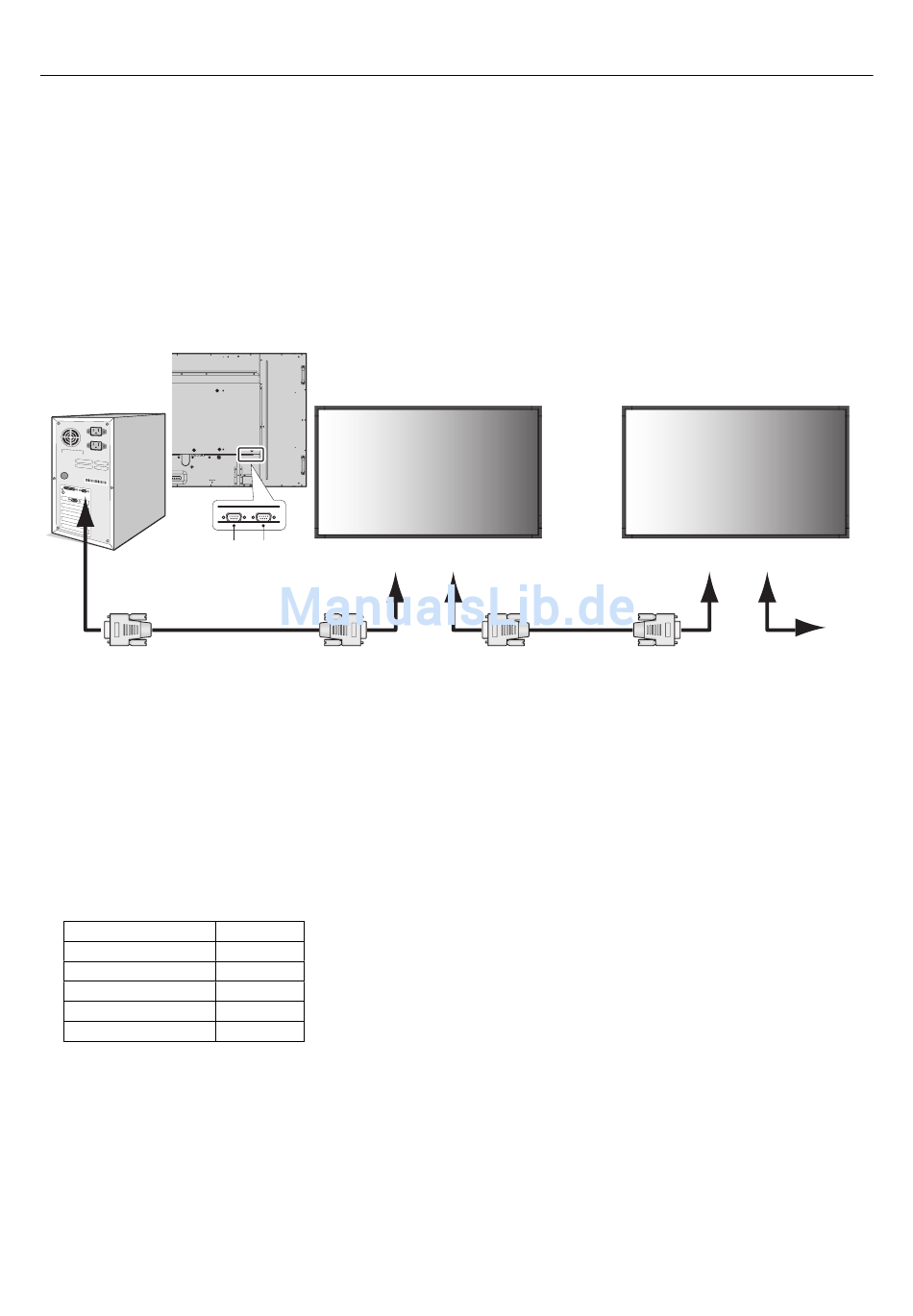

Anschluss
LCD-Monitor + Computer
EINGANG AUSGANG
Computer
(Ausgang)
RS-232C-Kabel
HINWEIS:
Falls Ihr Computer nur über einen 25-poligen seriellen Anschluss verfügt, benötigen Sie einen entsprechenden
Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler.
Prüfen Sie die Einstellung ID=ALL REPLY unter EXTERNE STEUERUNG.
* Damit die Bedienung funktioniert, muss der RS-232C-AUSGANG mit einem Monitor des gleichen Modells verbunden werden.
Verbinden Sie den RS-232C-Ausgang nicht mit Geräten eines anderen Typs.
Zur Steuerung einzelner oder mehrerer zusammengeschlossener Monitore verwenden Sie bitte die Steuerbefehle. Anleitungen zur
Verwendung der Steuerbefehle fi nden Sie auf der mit dem Monitor gelieferten CD. Der Dateiname lautet „External_control.pdf".
Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden
können.
1) Schnittstelle
PROTOKOLL
BAUDRATE
DATENLÄNGE
PARITÄTSBIT
STOPPBIT
FLUSSSTEUERUNG
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert)
verwendet werden.
RS-232C
(EINGANG)
RS-232C
9600 [bps]
8 [Bit]
KEINES
1 [Bit]
KEINE
MultiSync
RS-232C
(AUSGANG)
RS-232C-Kabel
Deutsch-32
MultiSync
RS-232C
RS-232C
(EINGANG)
(AUSGANG)
MultiSync
