Steuern des LCD-Monitors mittels RS-232C-Steuerung
Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen.
Folgende Funktionen können vom Computer aus gesteuert werden:
•
Ein- und Ausschalten
•
Wechseln des Eingangssignals

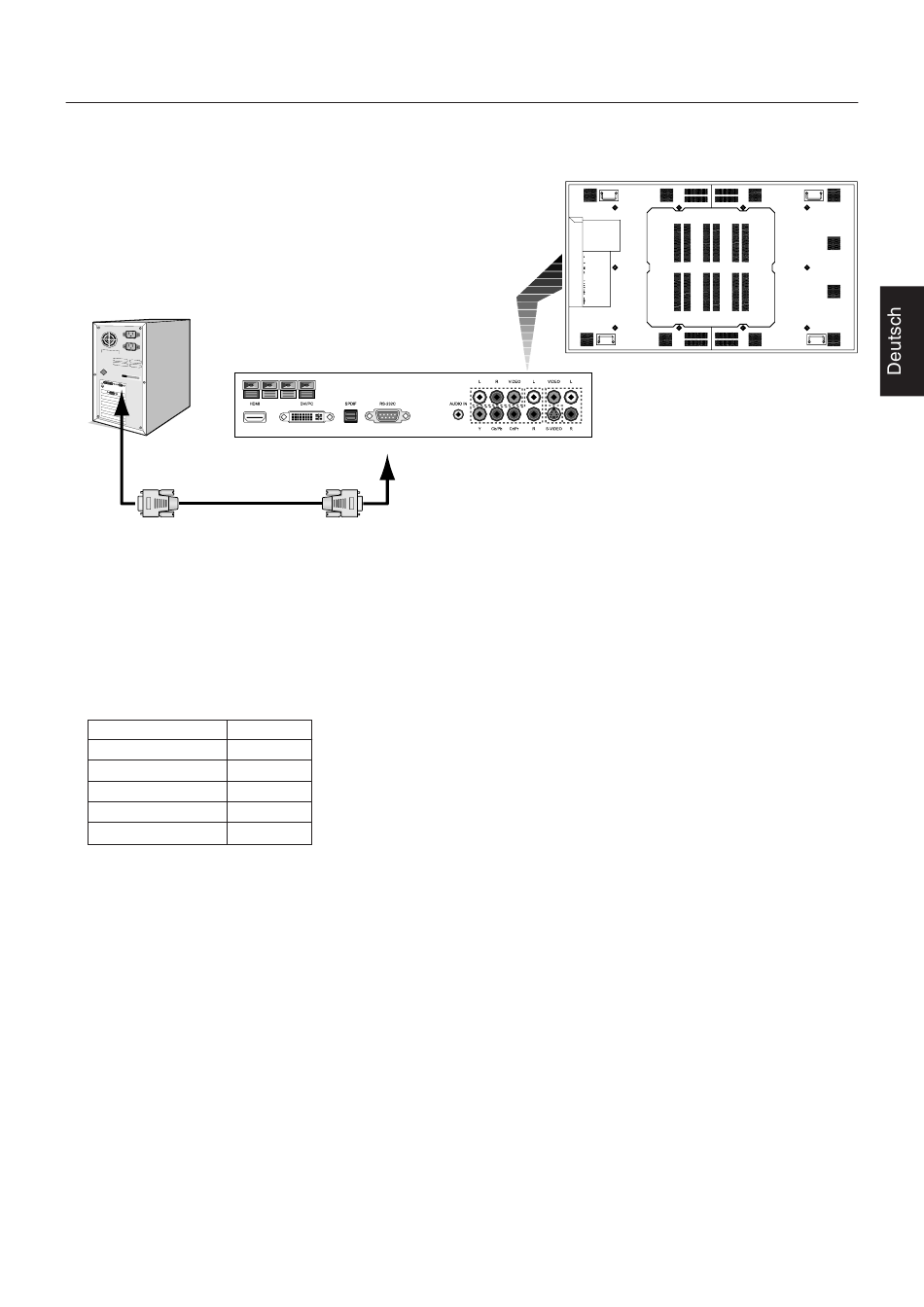

Anschluss
LCD-Monitor + PC
PC
(Ausgang)
RS-232C-Kabel
HINWEIS:
Falls Ihr (IBM- oder IBM-kompatibler) Computer nur über einen 25-poligen seriellen Anschluss verfügt,
benötigen Sie einen entsprechenden Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler.
* Für eine ordnungsgemäße Funktion des RS-232C-AUSGANGS muss dieser mit einem Monitor des gleichen Modells
verbunden werden. Schließen Sie keine anderen Geräte an.
Verwenden Sie zum Steuern des Monitors oder mehrerer miteinander verbundener Monitore die entsprechenden
Steuerungsbefehle. Anleitungen zum Verwenden der Steuerungsbefehle finden Sie auf der mit dem Monitor gelieferten CD.
Der Dateiname lautet „External_control_LCD8205.pdf".
1) Schnittstelle
PROTOKOLL
BAUDRATE
DATENLÄNGE
PARITÄTSBIT
STOPPBIT
FLUSSSTEUERUNG KEINE
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
2) Tabelle der Steuerbefehle
Weitere Informationen finden Sie in der Datei „External_Control_LCD8205.pdf" auf der CD-ROM.
RS-232C (EINGANG) Anschluss
RS-232C
9600 [bps]
8 [Bit]
KEINES
1 [Bit]
Deutsch-21
LCD-Monitor
