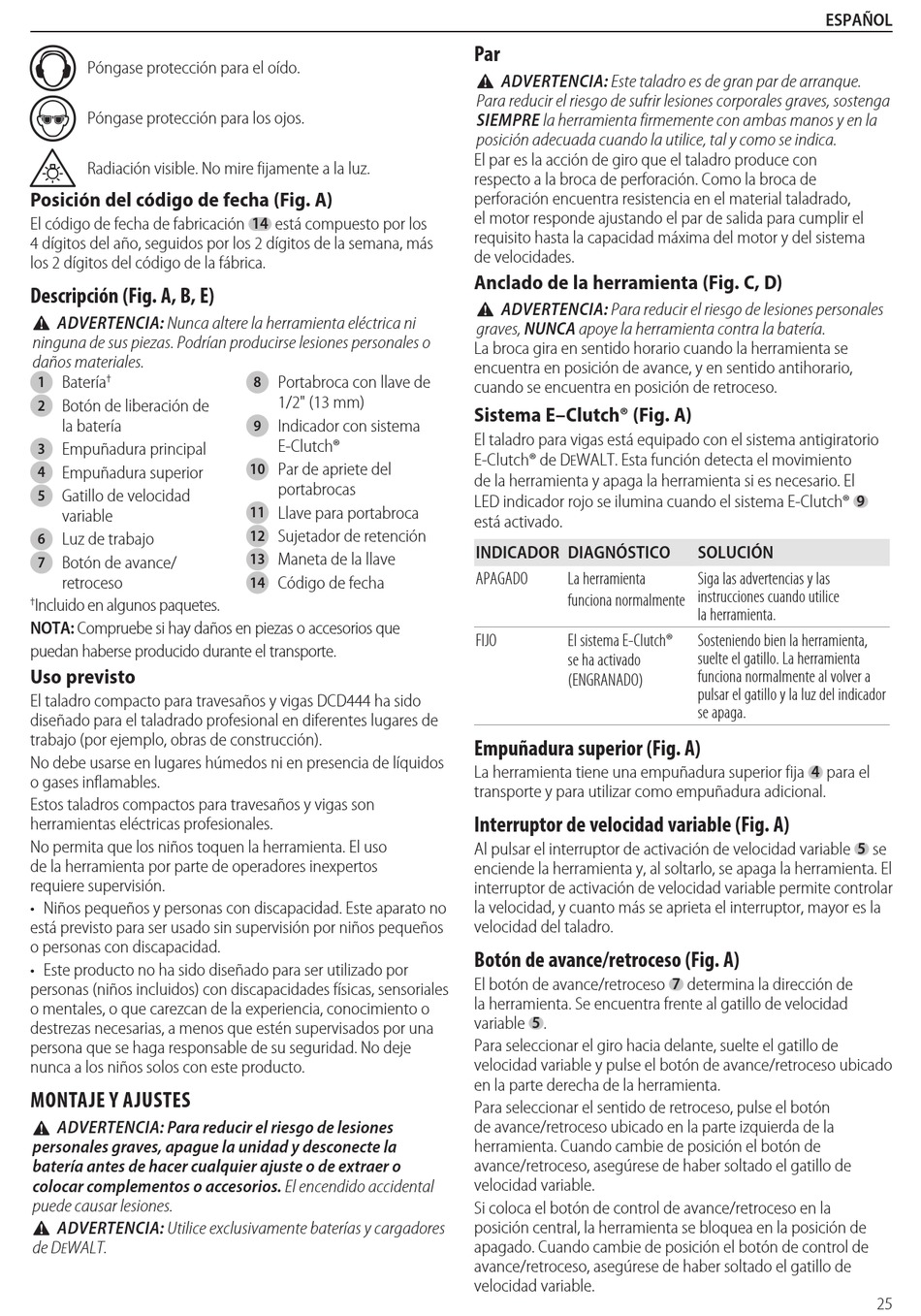

g
Póngase protección para el oído.
f
Póngase protección para los ojos.
n
Radiación visible. No mire fijamente a la luz.
Posición del código de fecha (Fig. A)
El código de fecha de fabricación
4 dígitos del año, seguidos por los 2 dígitos de la semana, más
los 2 dígitos del código de la fábrica.
Descripción (Fig. A, B, E)
ADVERTENCIA: Nunca altere la herramienta eléctrica ni
ninguna de sus piezas. Podrían producirse lesiones personales o
daños materiales.
Batería
1
†
Botón de liberación de
2
la batería
Empuñadura principal
3
Empuñadura superior
4
Gatillo de velocidad
5
variable
Luz de trabajo
6
Botón de avance/
7
retroceso
Incluido en algunos paquetes.
†
nOTa: Compruebe si hay daños en piezas o accesorios que
puedan haberse producido durante el transporte.
Uso previsto
El taladro compacto para travesaños y vigas DCD444 ha sido
diseñado para el taladrado profesional en diferentes lugares de
trabajo (por ejemplo, obras de construcción).
No debe usarse en lugares húmedos ni en presencia de líquidos
o gases inflamables.
Estos taladros compactos para travesaños y vigas son
herramientas eléctricas profesionales.
No permita que los niños toquen la herramienta. El uso
de la herramienta por parte de operadores inexpertos
requiere supervisión.
• Niños pequeños y personas con discapacidad. Este aparato no
está previsto para ser usado sin supervisión por niños pequeños
o personas con discapacidad.
• Este producto no ha sido diseñado para ser utilizado por
personas (niños incluidos) con discapacidades físicas, sensoriales
o mentales, o que carezcan de la experiencia, conocimiento o
destrezas necesarias, a menos que estén supervisados por una
persona que se haga responsable de su seguridad. No deje
nunca a los niños solos con este producto.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la unidad y desconecte la
batería antes de hacer cualquier ajuste o de extraer o
colocar complementos o accesorios. El encendido accidental
puede causar lesiones.
ADVERTENCIA: Utilice exclusivamente baterías y cargadores
de D
WALT.
e
14
está compuesto por los
Portabroca con llave de
8
1/2" (13 mm)
Indicador con sistema
9
E‑Clutch®
Par de apriete del
10
portabrocas
Llave para portabroca
11
Sujetador de retención
12
Maneta de la llave
13
Código de fecha
14
Par
ADVERTENCIA: Este taladro es de gran par de arranque.
Para reducir el riesgo de sufrir lesiones corporales graves, sostenga
SIEMPRE la herramienta firmemente con ambas manos y en la
posición adecuada cuando la utilice, tal y como se indica.
El par es la acción de giro que el taladro produce con
respecto a la broca de perforación. Como la broca de
perforación encuentra resistencia en el material taladrado,
el motor responde ajustando el par de salida para cumplir el
requisito hasta la capacidad máxima del motor y del sistema
de velocidades.
Anclado de la herramienta (Fig. C, D)
ADVERTENCIA: Para reducir el riesgo de lesiones personales
graves, NUNCA apoye la herramienta contra la batería.
La broca gira en sentido horario cuando la herramienta se
encuentra en posición de avance, y en sentido antihorario,
cuando se encuentra en posición de retroceso.
Sistema E–Clutch® (Fig. A)
El taladro para vigas está equipado con el sistema antigiratorio
E‑Clutch® de D
WALT. Esta función detecta el movimiento
e
de la herramienta y apaga la herramienta si es necesario. El
LED indicador rojo se ilumina cuando el sistema E‑Clutch®
está activado.
InDICaDOR DIaGnÓsTICO
APAGADO
La herramienta
funciona normalmente
FIJO
El sistema E‑Clutch®
se ha activado
(ENGRANADO)
Empuñadura superior (Fig. A)
La herramienta tiene una empuñadura superior fija
transporte y para utilizar como empuñadura adicional.
Interruptor de velocidad variable (Fig. A)
Al pulsar el interruptor de activación de velocidad variable
enciende la herramienta y, al soltarlo, se apaga la herramienta. El
interruptor de activación de velocidad variable permite controlar
la velocidad, y cuanto más se aprieta el interruptor, mayor es la
velocidad del taladro.
Botón de avance/retroceso (Fig. A)
El botón de avance/retroceso
la herramienta. Se encuentra frente al gatillo de velocidad
variable
5
.
Para seleccionar el giro hacia delante, suelte el gatillo de
velocidad variable y pulse el botón de avance/retroceso ubicado
en la parte derecha de la herramienta.
Para seleccionar el sentido de retroceso, pulse el botón
de avance/retroceso ubicado en la parte izquierda de la
herramienta. Cuando cambie de posición el botón de
avance/retroceso, asegúrese de haber soltado el gatillo de
velocidad variable.
Si coloca el botón de control de avance/retroceso en la
posición central, la herramienta se bloquea en la posición de
apagado. Cuando cambie de posición el botón de control de
avance/retroceso, asegúrese de haber soltado el gatillo de
velocidad variable.
EsPañOL
sOLUCIÓn
Siga las advertencias y las
instrucciones cuando utilice
la herramienta.
Sosteniendo bien la herramienta,
suelte el gatillo. La herramienta
funciona normalmente al volver a
pulsar el gatillo y la luz del indicador
se apaga.
4
para el
determina la dirección de
7
9
5
se
25
