Endress+Hauser Rxn-46 Betriebsanleitung Seite 8

Betriebsanleitung
Die Raman-Spektroskopiesysteme von Endress+Hauser umfassen folgende Sicherheitsvorrichtungen, um die United
States Government Requirements 21
Devices and Radiological Health
Commission verwaltet, zu erfüllen.
2.8.1 CDRH- und IEC-Konformität
Die Raman-Analysatoren von Endress+Hauser wurden von Endress+Hauser zertifiziert, um die CDRH-Anforderungen
sowie die Sicherheitsnormen der IEC 60825‑1 für den internationalen Einsatz zu erfüllen.
Die Raman-Analysatoren von Endress+Hauser wurden beim CDRH registriert. Sämtliche nicht autorisierten
Änderungen an einem bestehenden Raman Rxn-Analysator oder dessen Zubehör können zu einer gefährlichen
Strahlenexposition führen. Zudem können derartige Änderungen dazu führen, dass das System nicht länger mit den
bundesrechtlichen Anforderungen konform ist, für die es von Endress+Hauser zertifiziert wurde.
2.8.2 Lasersicherheitsverriegelung
Die eingebaute Rxn-46-Sonde ist Bestandteil des Verriegelungskreises. Bei dem Verriegelungskreis handelt es sich
um eine elektrische Niederstromschleife. Wenn es zu einem Bruch des Faserkabels kommt, schaltet sich der Laser
innerhalb von Millisekunden nach dem Bruch aus.
HINWEIS
Sonden und Kabel vorsichtig behandeln.
Faserkabel NICHT knicken und so verlegen, dass der Mindestbiegeradius von
 Werden Kabel nicht ordnungsgemäß verlegt, kann es zu einer dauerhaften Beschädigung kommen.
Der Verriegelungsstecker des Faserkabels muss an der Verriegelungsbuchse auf dem Raman Rxn-Analysator
angeschlossen werden und wird automatisch verbunden, wenn der Prozessanschluss des Glasfaserkabels an der Rxn-
46-Sonde angeschlossen wird. Wenn die Möglichkeit besteht, dass der Laser mit Strom versorgt wird, dann leuchtet
die Laserverriegelungsanzeige auf dem Sondenrumpf.
8
Code of Federal Regulations
(CDRH) verwaltet, und die IEC 60825‑1, wie von der
1

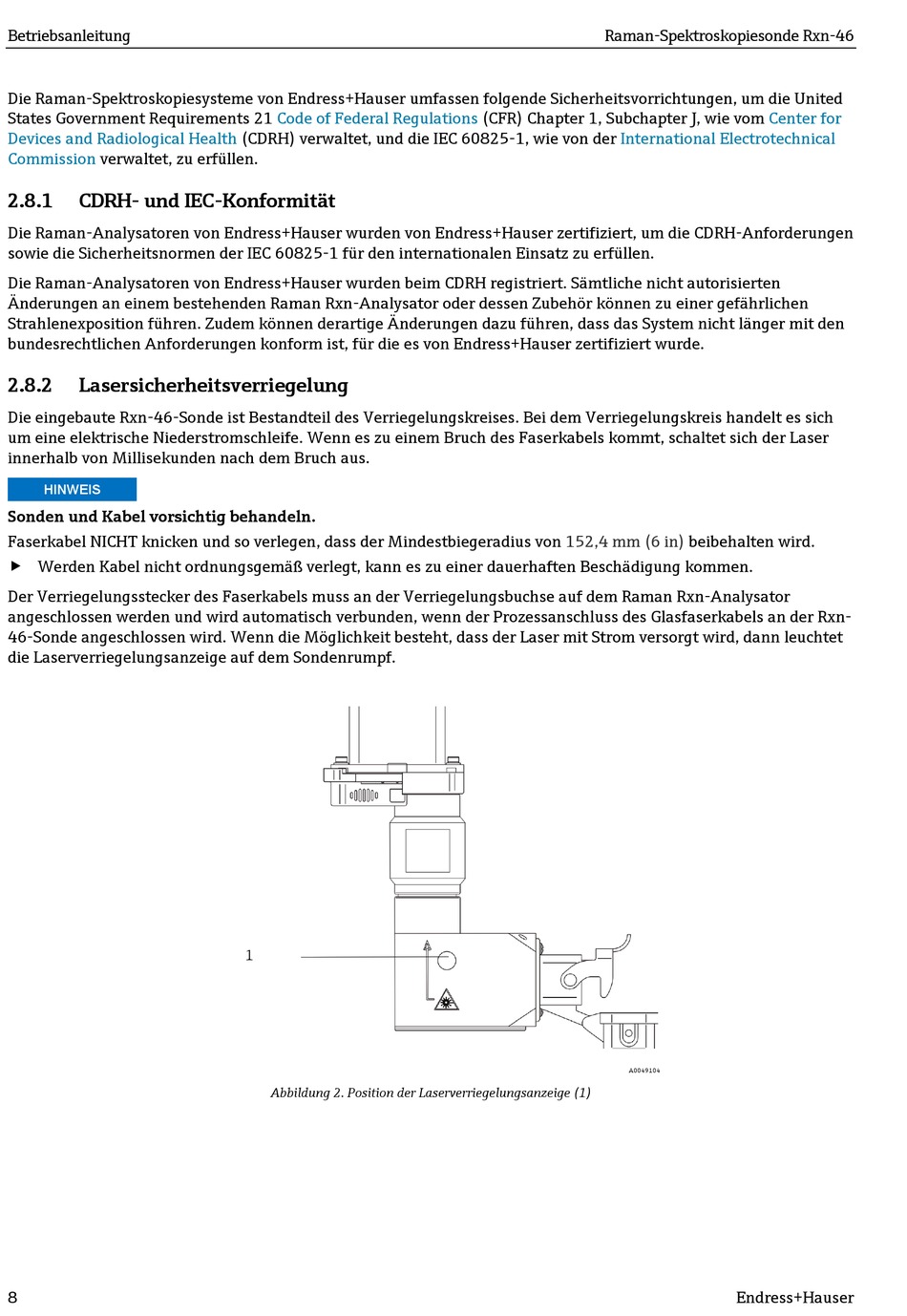

Abbildung 2. Position der Laserverriegelungsanzeige (1)
Raman-Spektroskopiesonde Rxn-46
(CFR) Chapter 1, Subchapter J, wie vom
International Electrotechnical
152,4 mm (6 in)
A0049104
Center for
beibehalten wird.
Endress+Hauser
