Erweiterter Befehlsbereich
Bei Eingaben im Dialogfenster, die eine Bestätigung des Bedieners erfordern, erweitert sich im
Bildbaustein der Befehlsbereich. Je nach Auswahl stehen dann die entsprechenden Optionen
zur Verfügung.

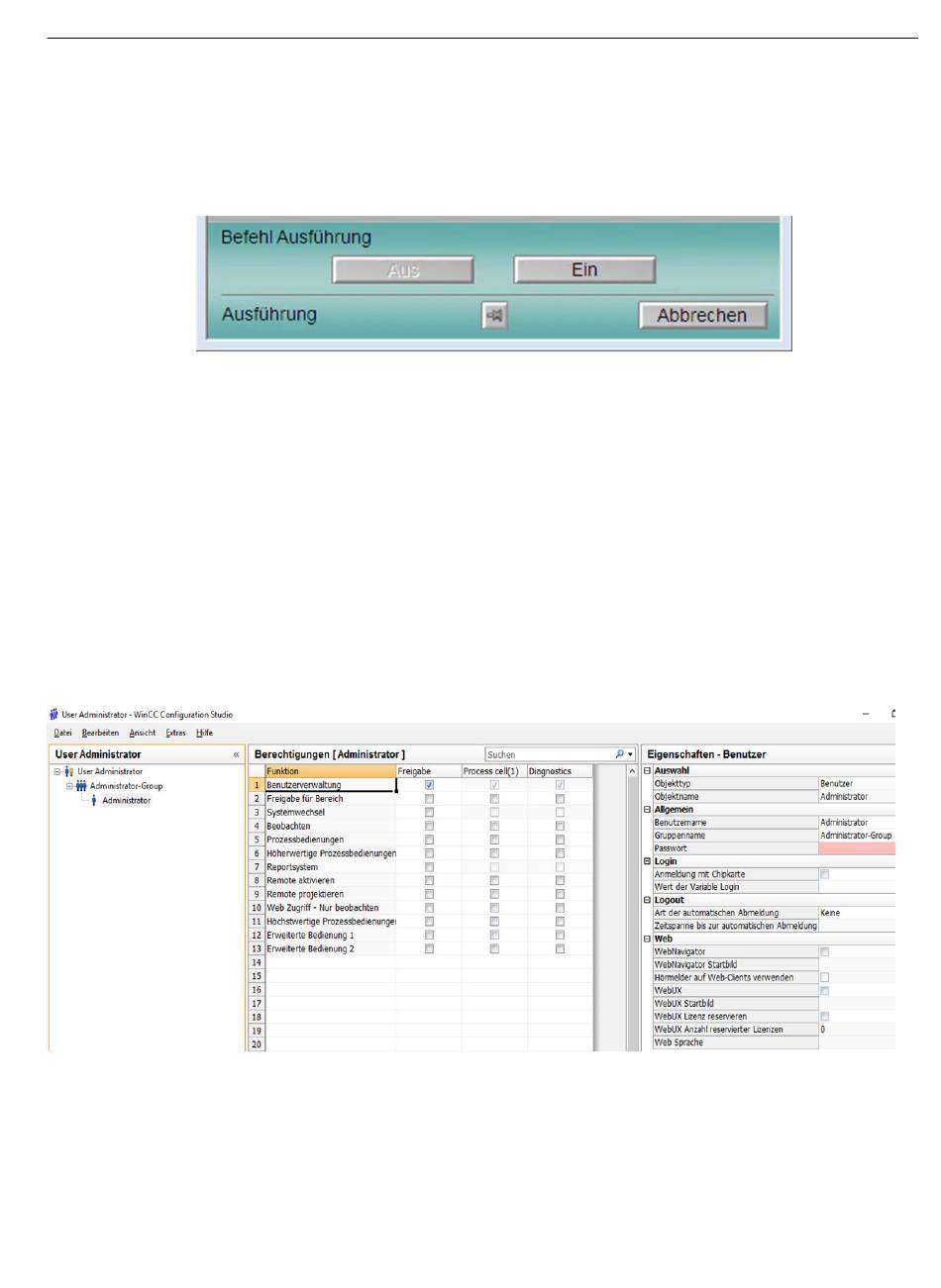

Bild 3-1
Der erweiterte Befehlsbereich ist mit einem 2- oder 3-stufigen Zugriffskonzept für den
Bediener programmierbar. Der Zugriff kann im WinCC Explorer über die interne Variable
@APLCommandExecutionSteps geändert werden.
Stufe 2: Der Bediener braucht nur den Befehl zur Ausführung zu drücken.
Stufe 3: Der Bediener muss zusätzlich auf die Schaltfläche OK drücken, um den Befehl
auszuführen.
Berechtigungsstufen
Manche Befehle unterliegen über WinCC einer Freigabe mit Berechtigungsstufen. Die
Berechtigungsstufen werden beim Öffnen einer Ansicht aktualisiert. Der Anwender kann nur die
Befehle ausführen, die für ihn freigegeben sind.
Die Berechtigungsstufen werden über eine Anwender-ID für das Projekt angelegt.
Bild 3-2
Berechtigungsstufen in WinCC zuweisen
Verweis
Die Konfiguration der Bildbausteine und Symbole entspricht den Standards der Advanced
Process Library.
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
Beispiel für Befehlsbereich
Bildbausteine
3.1 Bildbausteine
49
