Bildbausteine
3.1
Bildbausteine
3.1.1
Bildbausteine - Aufbau
Ein Bildbaustein stellt alle Elemente eines Bausteins grafisch dar. Der Bildbaustein wird in einem
eigenen Fenster in der Operator Station (OS) abgebildet. Sie können den Bildbaustein wie folgt
aufrufen:
• Über Bildanwahltasten
• Aus der Messstellenliste
• Durch Klicken auf das spezifische Symbol des Bausteins
Hinweis
Erforderliche Änderungen an den Bildbausteinen können über WinCC Tools vorgenommen
werden.

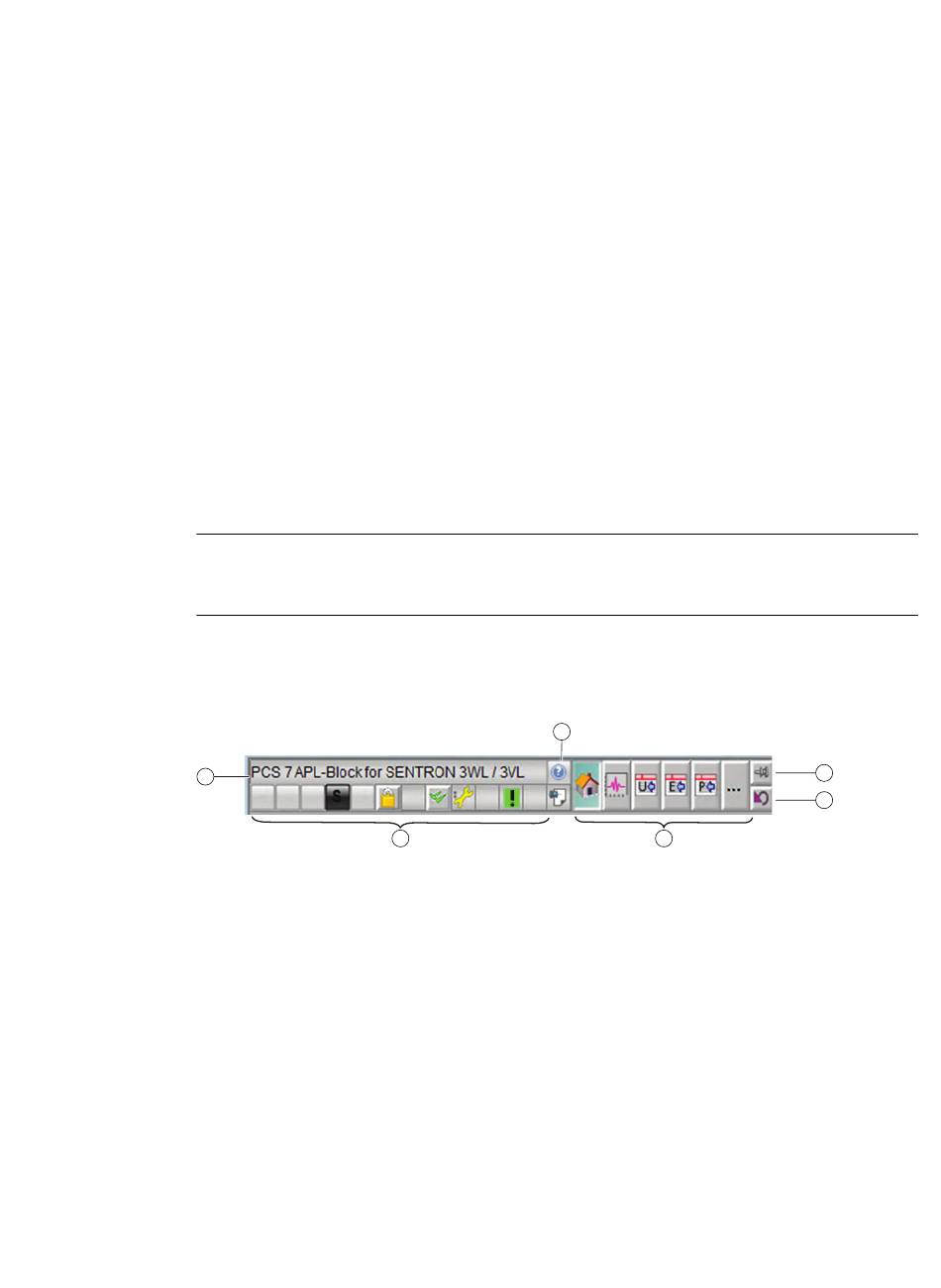

Aufbau eines Bildbausteins
1
①
②
③
④
⑤
⑥
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
5
Kommentar, z.B. Name des Starters
Schaltfläche "Bildbaustein festhalten":
Mit dieser Schaltfläche können Sie den Bildbaustein über einen Bereichswechsel hinaus fixieren.
Schaltfläche "Back to Process":
Mit dieser Schaltfläche können Sie zum ursprünglichen Prozessbild zurückspringen.
Symbolleiste zur Auswahl der Ansicht des entsprechenden Bausteins.
Rechtsklick auf ein Symbol öffnet die ausgewählte Ansicht in einem separaten Fenster.
Übersichtsfenster
Hilfe-Schaltfläche
6
4
3
2
3
47
