Schalterbaustein Cb3WLVL
7.7 Bedienen & Beobachten
7.7.4
Parameteransicht

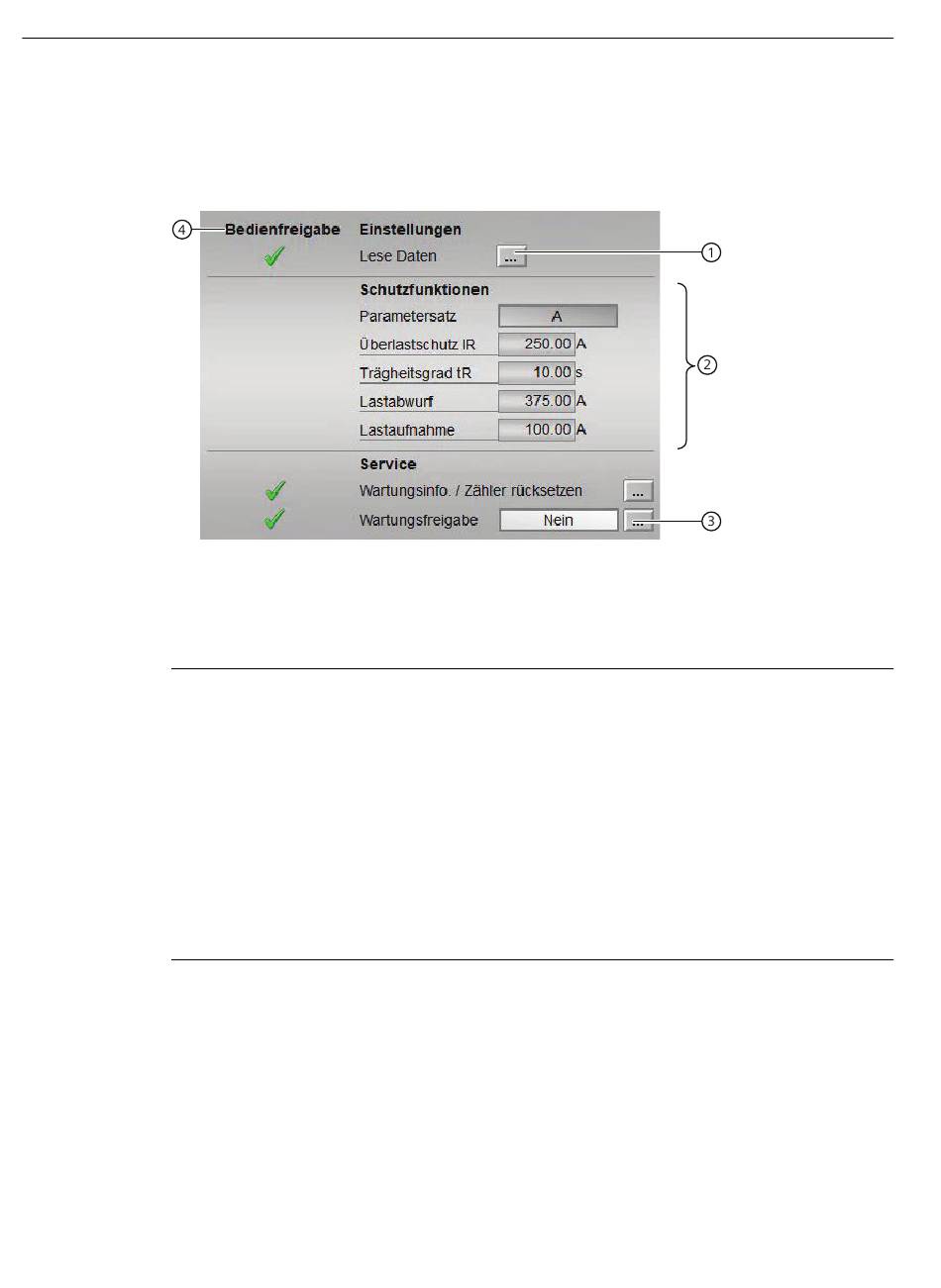

Parameteransicht von Cb3WLVL
①
②
③
④
Hinweis
Die Schaltfläche "Daten lesen" ist unter den folgenden Bedingungen deaktiviert
1. Wenn der Leseaufruf unterdrückt ist
2. Wenn das Gerät in der Betriebsart "Außer Betrieb" ist
3. Wenn das Gerät getrennt / nicht verfügbar ist
4. Bei der Ausführung/Beendigung von RDREC-Aufrufen
5. Bei der Ausführung/Beendigung von WRREC-Aufrufen.
"Wartungsinformationen und Zähler rücksetzen" ist unter den folgenden Bedingungen
deaktiviert:
1. Wenn das Gerät in der Betriebsart "Außer Betrieb" ist.
2. Wenn das Gerät getrennt / nicht verfügbar ist.
(1) Konfigurationsdaten lesen
In diesem Bereich lesen Sie alle Konfigurationsdaten des 3WL / 3VL.
(2) Schutzfunktionen
Dieser Bereich zeigt Ihnen die wichtigsten Schutzparameter des 3WL / 3VL an.
Wenn der Leistungsschalter 3WL / 3VL in einem H‑System hinter einem DP/PA‑Link
angebunden ist, werden die Parameter nicht angezeigt.
142
Konfigurationsdaten lesen
Schutzfunktionen
Service
Bedienfreigaben
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
