Grundlagen
2.8 Beispielkonfigurationen

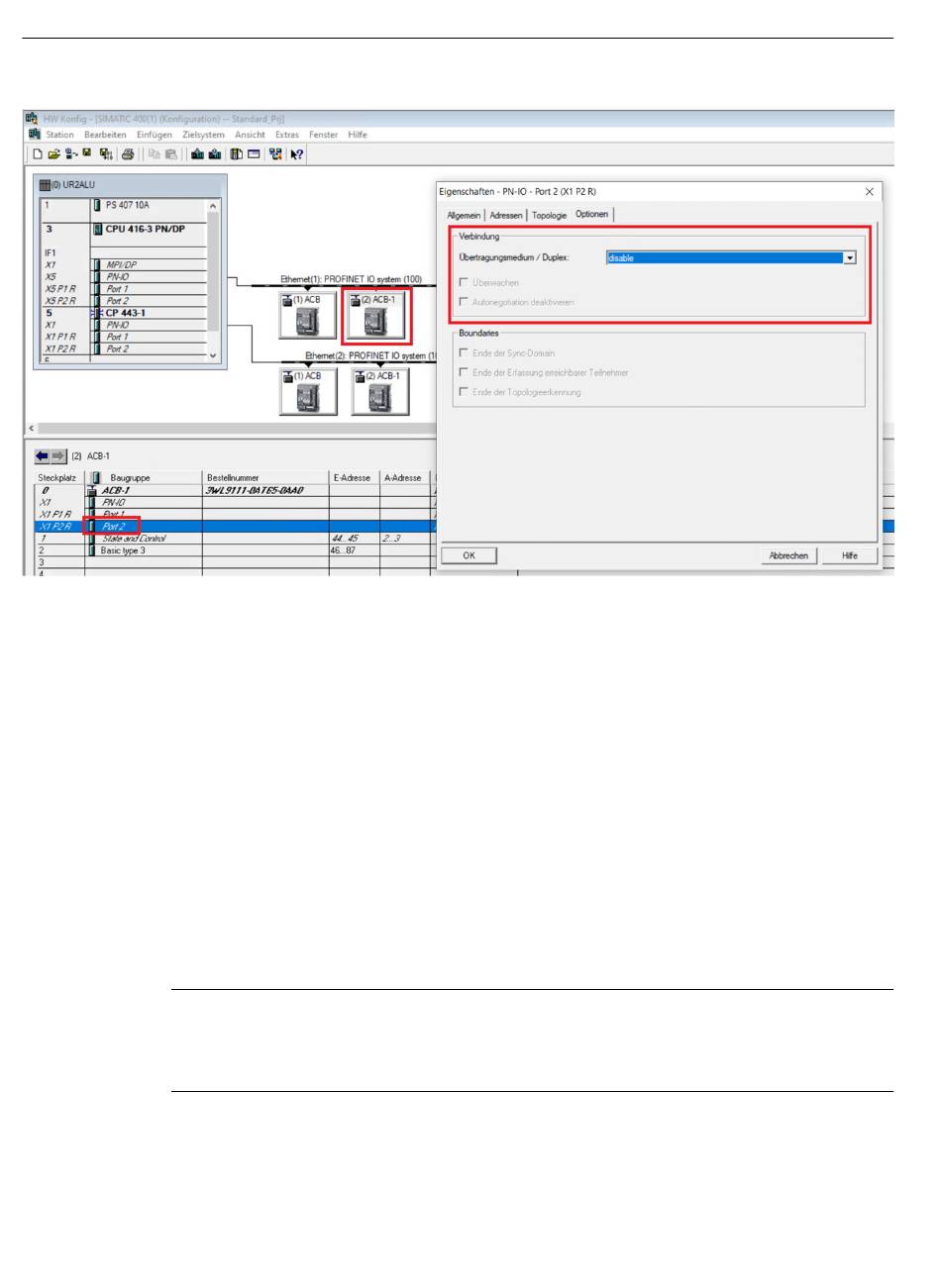

Bild 2-19
Port 2 der Geräteschnittstelle deaktivieren
MRP-Redundanz (mit interner CPU/externer PROFINET-Kartenschnittstelle)
Die MRP-Redundanz gilt nur für das Gerät 3WL:
Wenn in der MRP-Konfiguration mehrere Geräte verschaltet werden, muss die nachfolgende
Topologie mit den erforderlichen Porteinstellungen wie unten aufgeführt eingestellt werden.
• Bei Port 1 und Port 2 der PROFINET-Schnittstelle der CPU und der 3WL-Geräte ist für
"Übertragungsmedium" die Option "Automatisch" einzustellen und das Kontrollkästchen
"Überwachen" zu aktivieren.
• Im Register "Medienredundanz" muss die Rolle der MRP-Konfiguration für die CPU auf
"Manager" und für das Gerät 3WL auf "Client" eingestellt werden.
Hinweis
Die Ansprechüberwachungszeit jedes Geräts in der MRP-Schleife muss > 200 ms betragen.
Die Ansprechüberwachungszeit kann durch Ändern der Einstellung "Anzahl akzeptierter
Aktualisierungszyklen mit fehlenden IO-Daten" geändert werden".
30
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
