Grundlagen
2.8 Beispielkonfigurationen
Sind mehrere Geräte an die PROFINET-Schnittstelle angeschlossen, müssen folgende
Einstellungen vorgenommen werden.
In der CPU
1. In Port 1 der PROFINET-Schnittstelle muss für "Übertragungsmedium" die Option
"Automatisch" eingestellt werden und das Kontrollkästchen "Überwachen" muss aktiviert
werden (siehe Abbildung).
2. In Port 2 der PROFINET-Karte müssen "Übertragungsmedium" und das Kontrollkästchen
"Überwachen" deaktiviert werden (siehe Abbildung).
Im Gerät
Ebenso müssen für Port 1 und Port 2 sämtlicher 3WL-Geräte für "Übertragungsmedium" die
Option "Automatisch" ausgewählt und das Kontrollkästchen "Überwachen" aktiviert werden
(siehe Abbildung), mit Ausnahme des letzten Geräts in der Netzwerkschleife, bei dem Port 2
wie in der Abbildung gezeigt deaktiviert werden muss.
Diese Einstellungen gelten sowohl bei internen PROFINET-Schnittstellen der CPU als auch bei
externen PROFINET-Schnittstellen der CP-Karte.

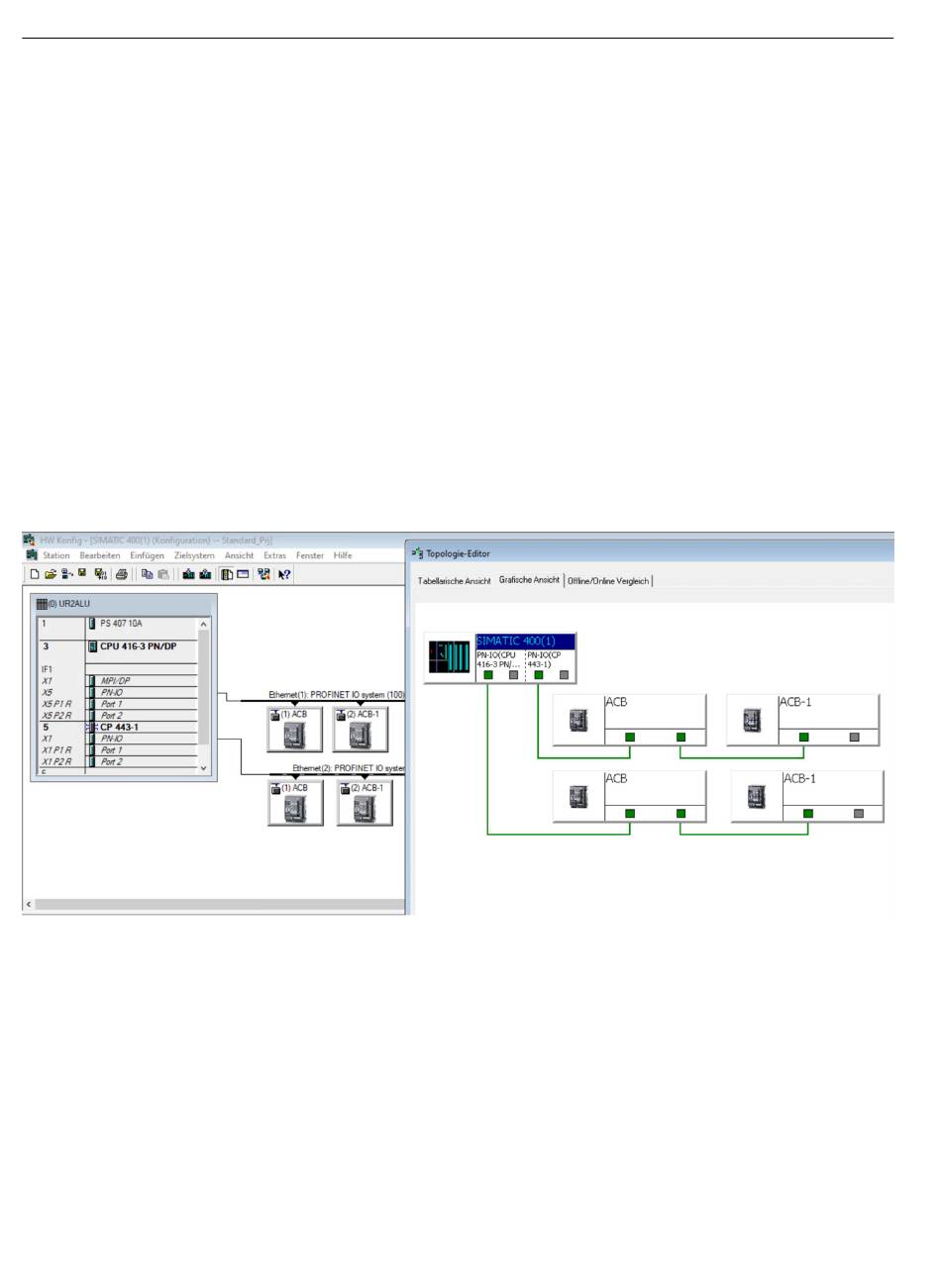

Bild 2-15
Unabhängige Konfigurationen
