Grundlagen
2.5 Komponenten des Softwarepakets
Vorgehensweise
Projektieren mit der HW Konfig:
1. Projektieren Sie den Leistungsschalter 3WL/3VL mit HW Konfig.
2. Öffnen Sie den CFC Editor.
3. Instanziieren Sie die Vorlage Cb3WLVL über die PCS 7 3WLVL Library V100 >
Blocks+Templates\Templates; wählen Sie die Vorlage Cb3WLVL und ziehen Sie sie mittels
Drag&Drop in den CFC-Plan.
4. Entnehmen Sie die Eingangsadresse des Leistungsschalters 3WL/3VL aus HW Konfig und
weisen Sie diese Adresse dem Eingangsparameter AddrIn der Vorlage Cb3WLVL zu.
Übersetzen Sie den CFC-Plan mit der Funktion "Baugruppentreiber erzeugen".
Unter "Vorlagen anwenden (Seite 187)" finden Sie weitere Informationen zu Verschaltungen.

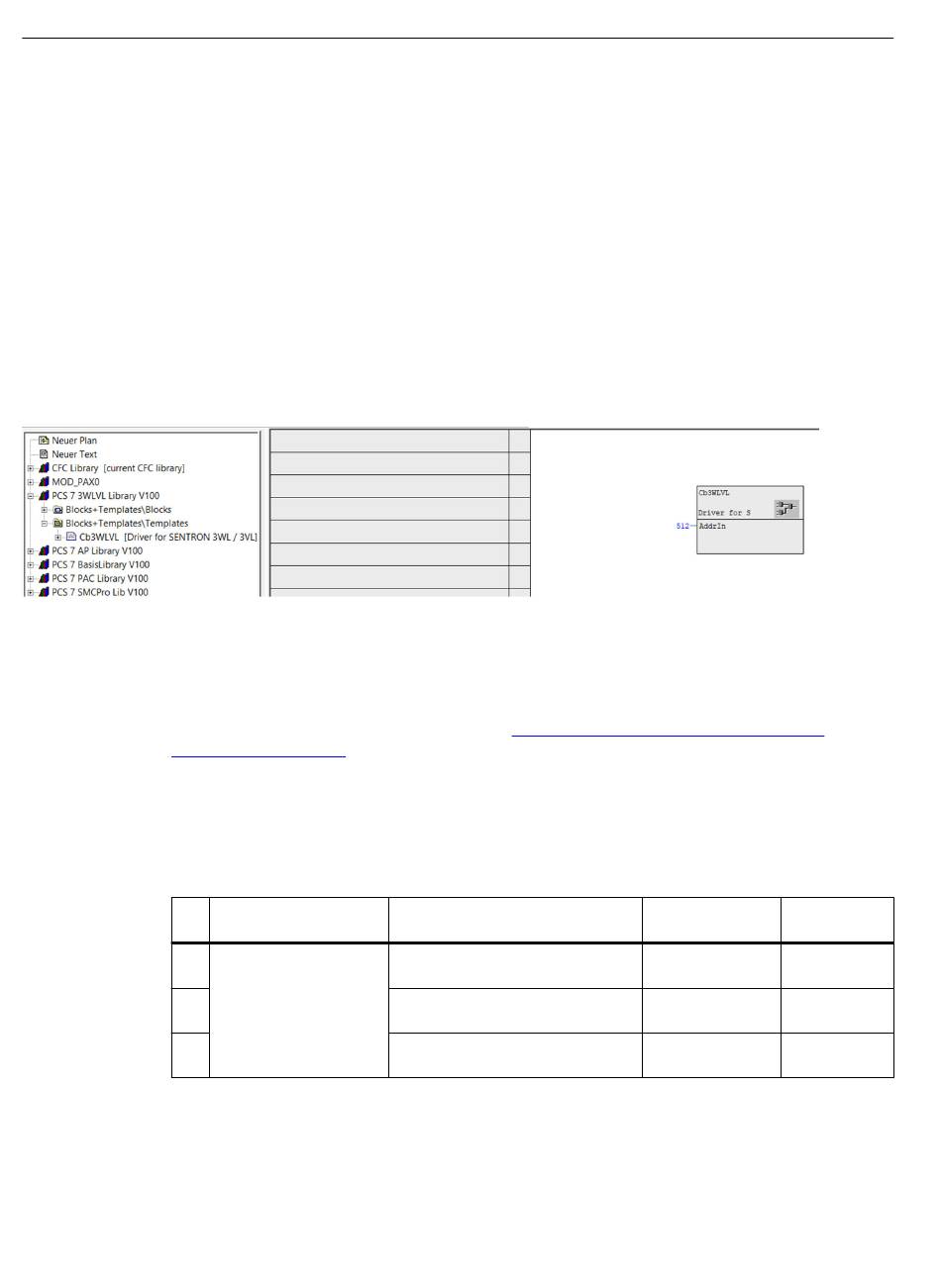

Bild 2-10
Vorlage Cb3WLVL
Verweis
Weitere Informationen erhalten Sie im Bedienhandbuch "Prozessleitsystem PCS 7 Kompendium
Teil A - Projektierungsleitfaden" im Internet
document/109809015).
2.5
Komponenten des Softwarepakets
Dieses Softwarepaket umfasst folgende Komponenten:
Nr. Unterstützte Hard‐
1
2
3
• Online-Hilfe in Deutsch und Englisch
• Installationsprogramm
• Liesmich-Datei für die Installation
• Liesmich_OSS
16
ware
Kompaktleistungsschal‐
ter 3VL, offener Leis‐
tungsschalter 3WL
(https://support.industry.siemens.com/cs/
Funktionen
PCS 7 Diagnosebaustein für SENT‐
RON 3WL/3VL
PCS 7 Treiberbaustein für SENTRON
3WL/3VL
PCS 7 APL-Baustein für SENTRON
3WL/3VL
Bausteinname
Baustein‐
nummer
DIA_WLVL
FB1742
Drv3WLVL
FB2595
Cb3WLVL
FB2596
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
