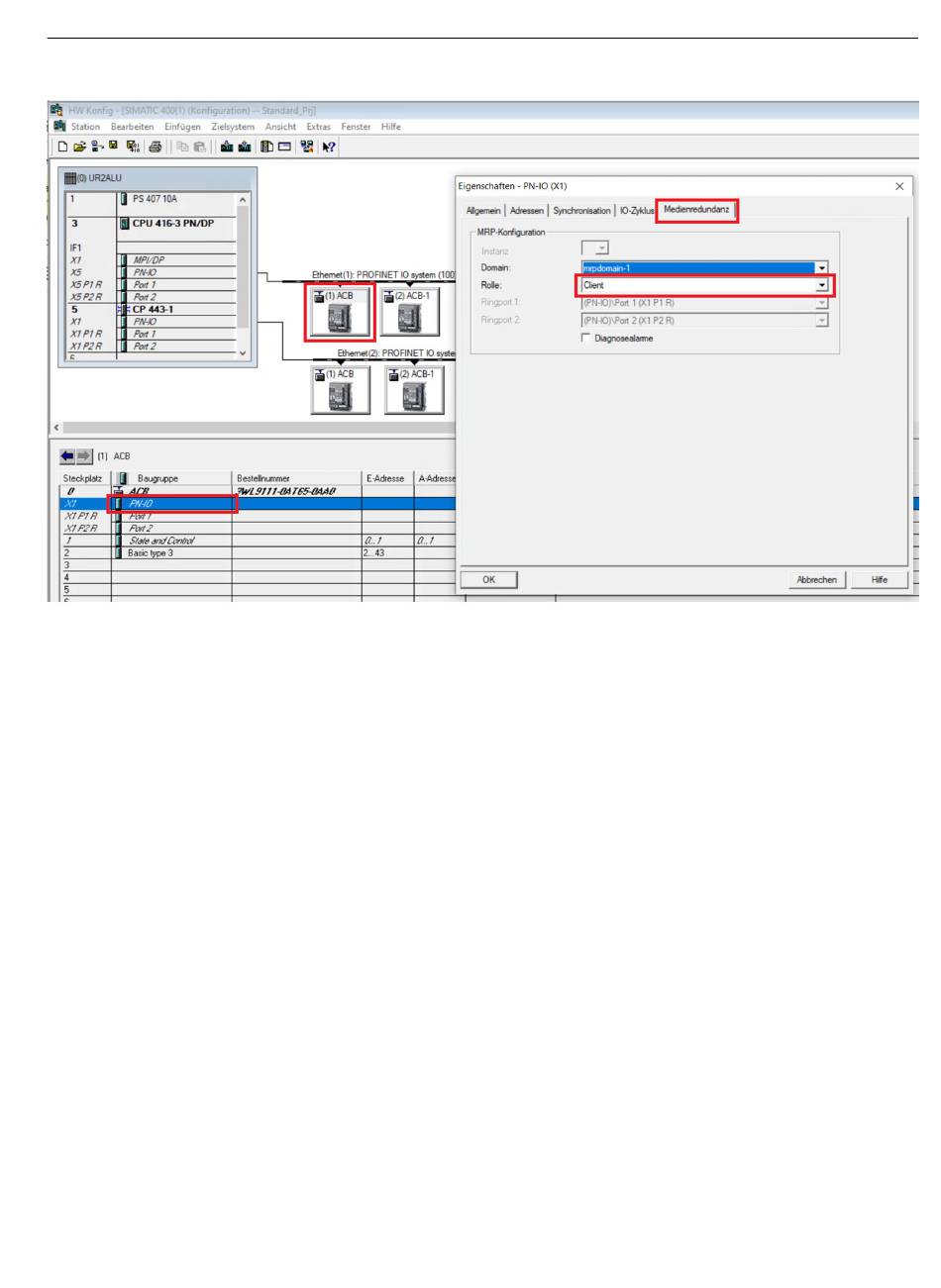

Bild 2-22
MRP-Konfigurationsclient
Systemredundanzkonfiguration (S2) mit redundanter CPU
Systemredundanz (S2) gilt nur für das Gerät 3WL:
Bei einer redundanten CPU-Konfiguration kann "S2-Redundanz" mit 3WL-Geräten erreicht
werden, indem eine Verbindung mit der internen PROFINET-Schnittstelle der CPU wie
nachfolgend dargestellt mit den erforderlichen Porteinstellungen hergestellt wird.
An der Master-CPU:
1. In Port 1 der PROFINET-Schnittstelle muss für "Übertragungsmedium" die Option
"Automatisch" eingestellt werden und das Kontrollkästchen "Überwachen" muss aktiviert
werden (siehe Abbildung).
2. In Port 2 der PROFINET-Karte müssen "Übertragungsmedium" und das Kontrollkästchen
"Überwachen" deaktiviert werden (siehe Abbildung).
An der Reserve-CPU:
1. In Port 1 der PROFINET-Schnittstelle muss für "Übertragungsmedium" die Option
"Automatisch" eingestellt werden und das Kontrollkästchen "Überwachen" muss aktiviert
werden (siehe Abbildung).
2. In Port 2 der PROFINET-Karte müssen "Übertragungsmedium" und das Kontrollkästchen
"Überwachen" deaktiviert werden (siehe Abbildung).
Am 3WL-Gerät:
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
