Schalterbaustein Cb3WLVL
7.7 Bedienen & Beobachten
7.7.2
Standardsicht

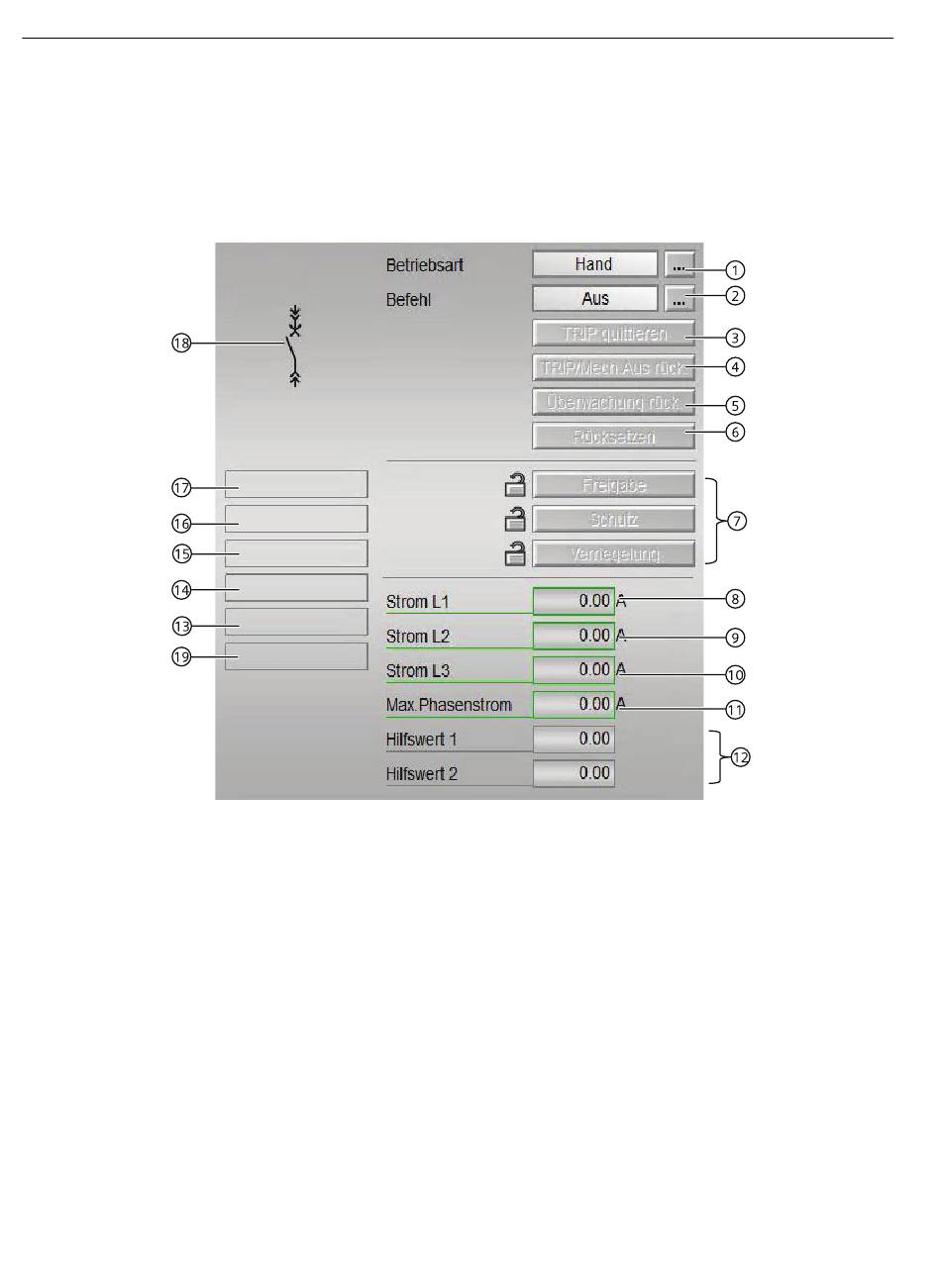

Standardsicht von Cb3WLVL
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
⑮
136
Anzeigen und Umschalten der Betriebsart
Anzeigen und Ändern des Schaltzustands: "Nicht bereit", "Aus", "Ein", "Hat ausgelöst"
TRIP quittieren
TRIP / Mechanisch Aus rücksetzen
Überwachungsfehler rücksetzen
Rücksetzen des Bausteins
Bedienbereich für die Verriegelungsfunktionen des Bausteins
Anzeige des Stroms L1 inklusive Signalstatus
Anzeige des Stroms L2 inklusive Signalstatus
Anzeige des Stroms L3 inklusive Signalstatus
Anzeige des maximalen Phasenstroms inklusive Signalstatus
Hilfswerte anzeigen
Anzeigebereich für Zustände des Bausteins: Wartung
Anzeigebereich für Zustände des Bausteins: Überwachungsfehler
Anzeigebereich für Zustände des Schalters
PCS 7 Library SENTRON 3WL/3VL V10.0
