RJ45-Anschluss

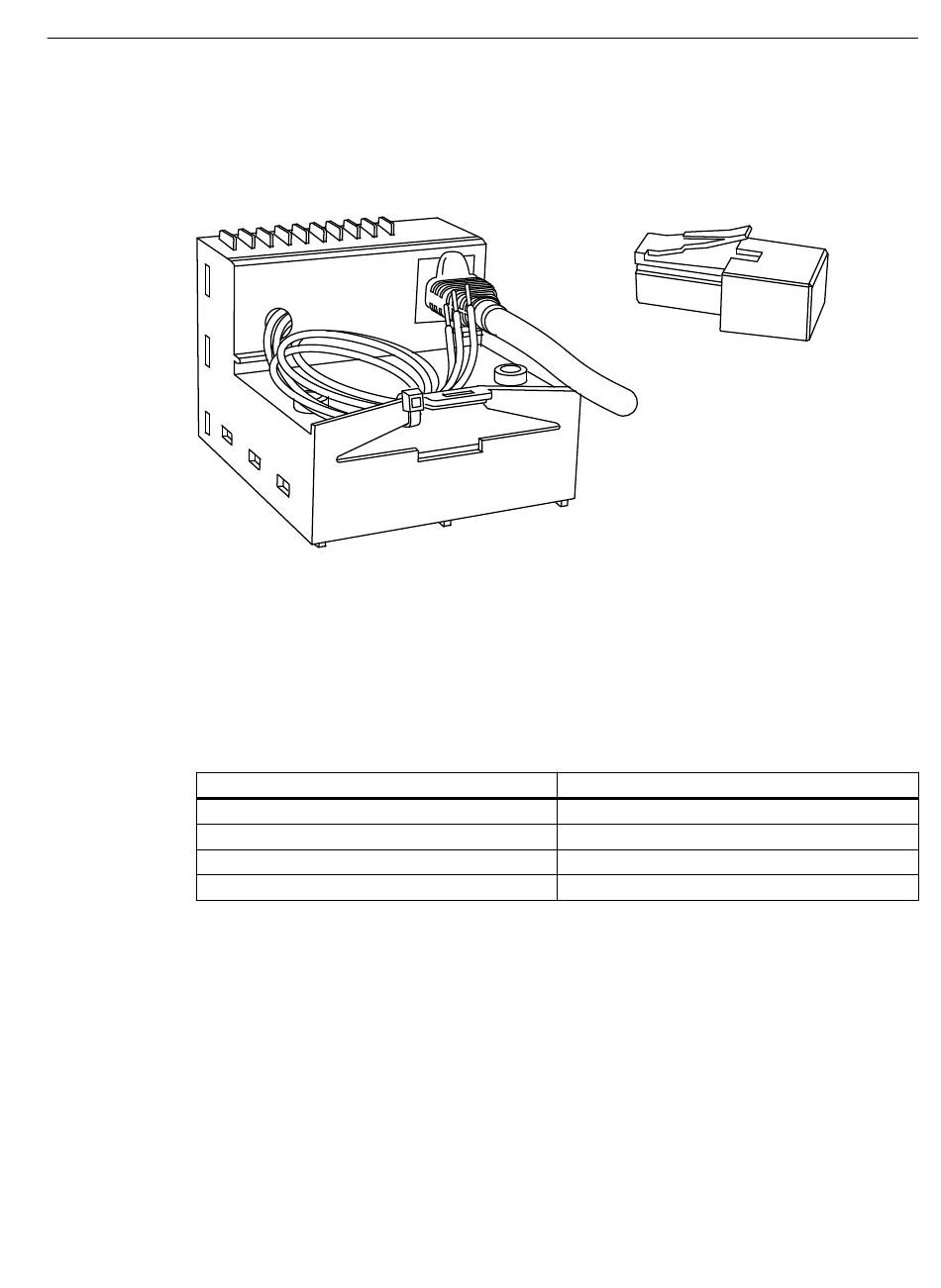

Das folgende Bild zeigt das COM35 von hinten. Zu sehen ist der RJ45-Anschluss für die externen
CubicleBUS-Module. Wenn kein externes CubicleBUS-Modul angeschlossen wird, ist der Bus mit
dem mitgelieferten Abschlusswiderstand abzuschließen.
Bild 11-4
Verbindung der CubicleBUS-Teilnehmer
Die vier schwarzen Kabel (two twisted pair), die aus dem COM35 herausgeführt sind, müssen an
die Klemmenleiste X8 angeschlossen werden. Hierüber wird das COM35 mit den Teilnehmern
am CubicleBUS im Leistungsschalter verbunden.
Tabelle 11-1 Klemmenleistenanschluss X8 zwischen COM35 und CubicleBUS-Teilnehmer
Bedeutung
CubicleBUS −
CubicleBUS +
DC +24 V
Masse DC 24 V
11.2
Schreibschutz des COM35-Moduls
Schreibzugriff sperren
In Anwendungsfällen in der Energieverteilung ist es oft erforderlich, den Schreibzugriff über
Kommunikationsschnittstellen vorübergehend oder permanent zu sperren. Dazu existiert auf
dem COM35 ein Hardwareeingang. Anschlussklemme 1 stellt eine Versorgung mit 24 VDC zur
Verfügung, diese deaktiviert – wenn mit Anschlussklemme 2 verbunden – den Fernzugriff für
das Schreiben in Parameter und Öffnungs-/Schließvorgänge (Write Enable).
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
COM35 mit RJ45-Anschluss für CubicleBUS-Module
Hardwareprojektierung
11.2 Schreibschutz des COM35-Moduls
Position und Aufdruck auf dem Kabel
X8:1
X8:2
X8:3
X8:4
211
