Grundlagen
2.8 Beispielkonfigurationen
2.8.3.2
3WL-Geräte für PROFINET mit Y-Switch
3WL-Geräte für PROFINET mit Y-Switch
Konfigurieren Sie den Y-Switch und die 3WL-Geräte wie in folgender Abbildung gezeigt.
Für den konfigurierten Port der PROFINET-Schnittstelle sollte das "Übertragungsmedium"
auf automatisch eingestellt sein und das Kontrollkästchen "Überwachen" muss wie oben
erläutert aktiviert sein.

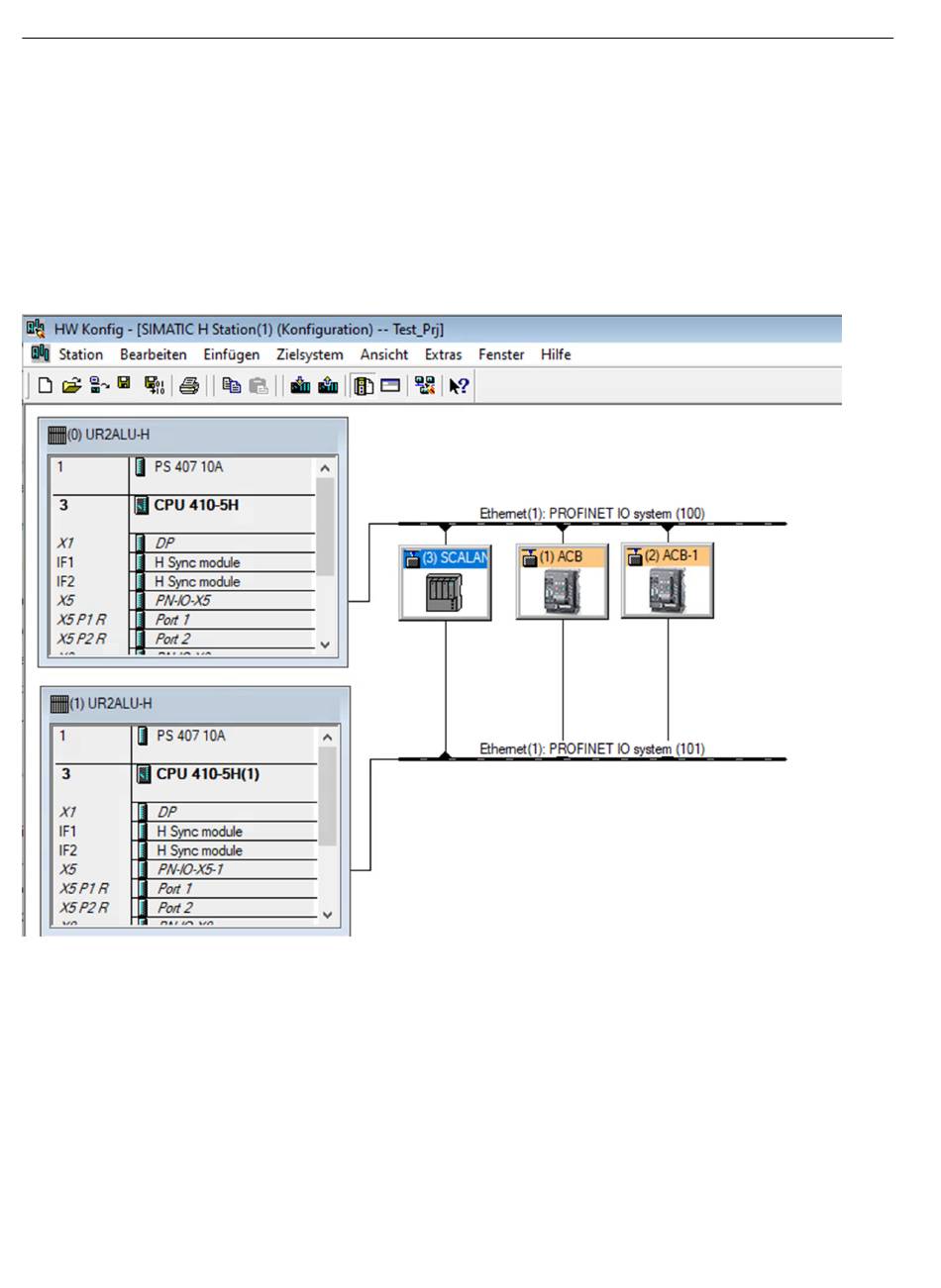

Bild 2-30
Y-Switch in Hardwarekonfiguration
Konfigurieren Sie die PROFINET IO-Topologie wie in der folgenden Abbildung gezeigt:
40
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
