8.3 Template von Cb3WLVL
Manuelle Verschaltungen
Hinweis
Das Zuweisen der logischen Startadresse genügt zum Veranlassen der Erzeugung des
Baugruppentreibers, durch den die Werte von "AddrIn" an die anderen abhängigen Bausteine
übergeben werden.
Automatische Verschaltungen
Wenn die Option "Baugruppentreiber erzeugen" im Dialog "Programm übersetzen" aktiviert ist,
werden noch nicht vorhandene, aber notwendige Verschaltungen automatisch durchgeführt.
8.3
Template von Cb3WLVL
Vorlage von Cb3WLVL
Ein Plananschluss dient zum Anschließen eines Leistungsschalters 3WL/3VL mit den
Treiberbausteinen an PCS 7.
Der Treiberbaustein Drv3WLVL überträgt die zyklischen und azyklischen Werte des
Leistungsschalters 3WL/3VL vom und zum Gerät.
Der Treiberbaustein Drv3WLVL ist mit dem Schalterbaustein Cb3WLVL über die Strukturen
AcyclicData und/oder CyclicData verbunden.
Der Messstellentyp enthält die notwendigen Verschaltungen zwischen den oben genannten
Bausteinen.

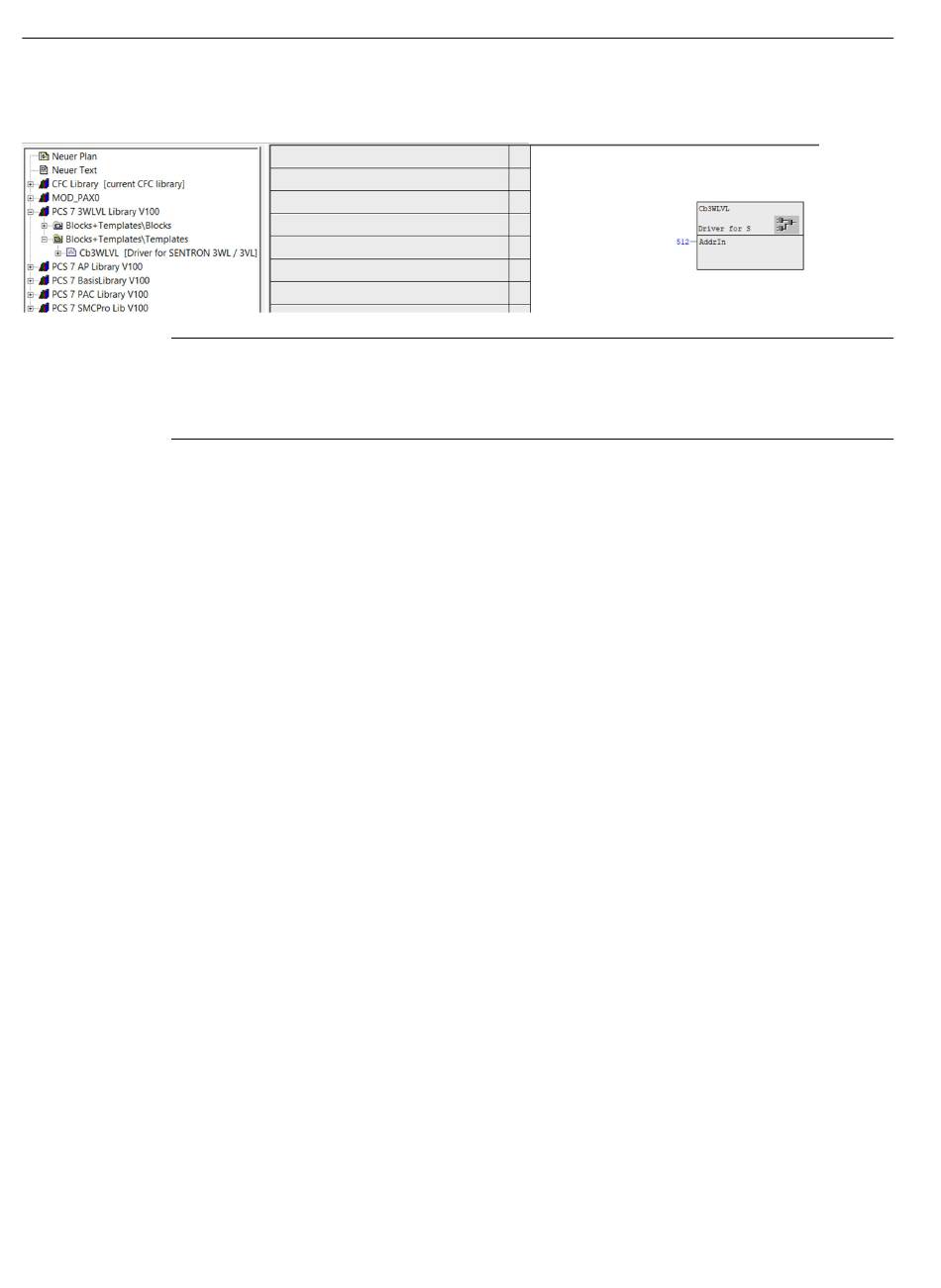

Zum Instanziieren der Vorlage müssen Sie den Eingang AddrIn der Voralge Drv3WLVL mit
der Startadresse der Eingänge des Leistungsschalters 3WL/3VL parametrieren.
188
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
